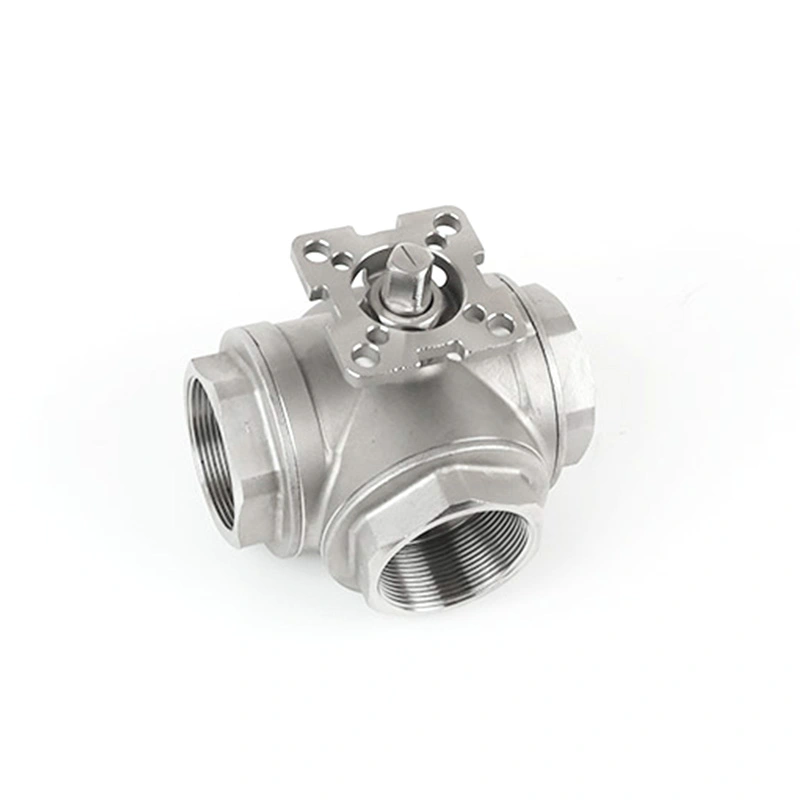

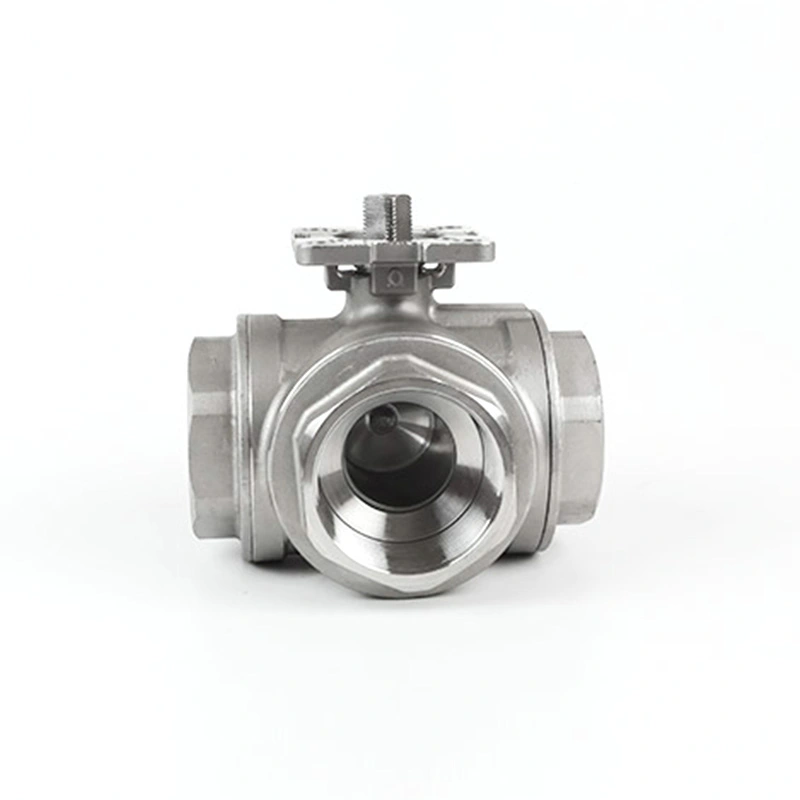

บอลวาล์วสามทางพร้อมพอร์ต L ของแผ่นยึดโดยตรง ISO 5211

บอลวาล์วสามทางพร้อมพอร์ต L แผ่นยึดโดยตรง ISO 5211 ออกแบบมาสำหรับระบบท่อที่ต้องการการเปลี่ยนทิศทางการไหล โครงสร้างพอร์ต L เชื่อมต่อพอร์ตทั่วไปหนึ่งพอร์ตเข้ากับเส้นทางการไหลสองเส้นทาง ทำให้เหมาะอย่างยิ่งสำหรับการเปลี่ยนทาง ทางบายพาส ระบบหมุนเวียน อุปกรณ์จ่ายสาร และหน่วยควบคุมของเหลวอัตโนมัติ

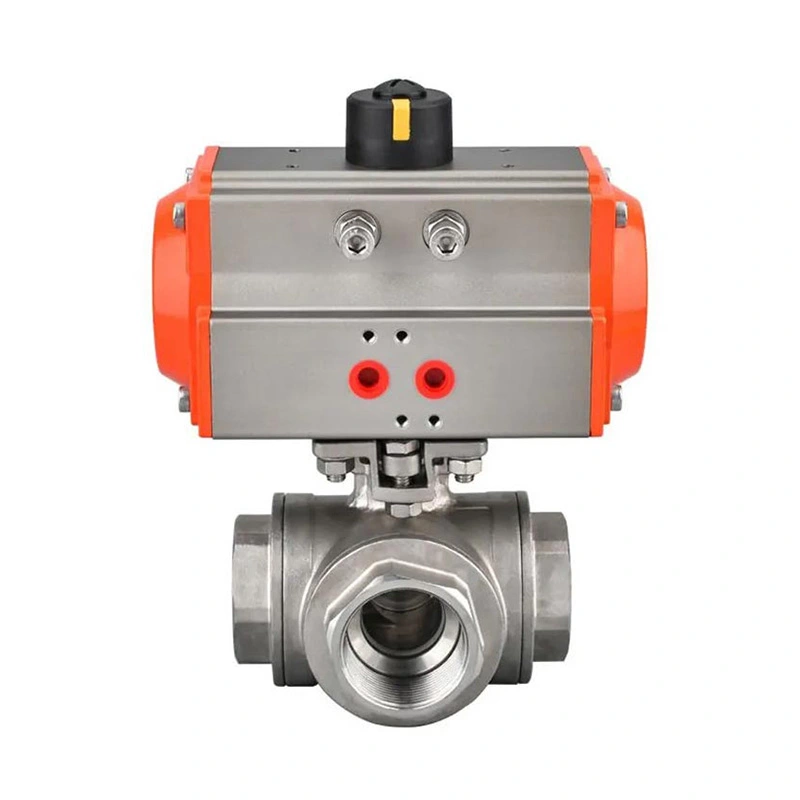

แผ่นยึดโดยตรง ISO 5211 ในตัวช่วยให้สามารถติดตั้งแอคทูเอเตอร์แบบนิวแมติกหรือแบบไฟฟ้าได้ง่ายขึ้น ช่วยปรับปรุงการจัดตำแหน่งแอคชูเอเตอร์ ลดฉากยึดและข้อต่อเพิ่มเติม ประหยัดพื้นที่ในการติดตั้ง และสนับสนุนระบบอัตโนมัติที่มีประสิทธิภาพ

ปลายเกลียวที่กลึงอย่างแม่นยำช่วยให้มั่นใจในการติดตั้งที่ราบรื่น การเชื่อมต่อที่ปลอดภัย และประสิทธิภาพการซีลที่มั่นคงเมื่อจับคู่กับท่อมาตรฐานที่ถูกต้อง

ขนาดหลัก

เกี่ยวกับ ซ่างไต

Shangtai เป็นผู้ผลิตวาล์วต้นทางที่ตั้งอยู่ในเมืองเหวินโจว เจ้อเจียง ประเทศจีน ซึ่งเป็นฐานการผลิตวาล์วรายใหญ่ โรงงานของเราอยู่ห่างจากสนามบินเพียง 10 นาที ทำให้การเยี่ยมชมและตรวจสอบสะดวกสำหรับลูกค้าทั่วโลก

ในฐานะผู้ผลิตวาล์วที่ได้รับการยอมรับในประเทศจีน Shangtai เสนอราคาโดยตรงจากโรงงานโดยการควบคุมการผลิต เครื่องมือ การตรวจสอบ และการจัดหาโดยตรง เราได้รับการรับรองมาตรฐาน ISO 9001 และ CE และเรายังสนับสนุนการพัฒนาแม่พิมพ์และการปรับแต่ง OEM/ODM

สำหรับผลิตภัณฑ์นี้ เรามีแบบร่างพารามิเตอร์ คำแนะนำทางเทคนิค และบริการหลังการขายที่ตอบสนองอย่างรวดเร็วเพื่อช่วยให้ลูกค้าซื้อด้วยความมั่นใจ

กระบวนการควบคุมคุณภาพ

การตรวจสอบวัตถุดิบ

อุปกรณ์ทดสอบวัสดุรองรับการตรวจสอบและยืนยันวัสดุที่ไซต์งาน

การตรวจสอบเครื่องจักร

มีการตรวจสอบความแม่นยำของเกลียว ขนาด ผิวสำเร็จ และชิ้นส่วนโครงสร้างที่สำคัญระหว่างการผลิต

การควบคุมแผ่น ISO 5211

ขนาดการติดตั้งและการจัดตำแหน่งส่วนต่อประสานของแอคชูเอเตอร์ได้รับการตรวจสอบเพื่อให้มั่นใจถึงความเข้ากันได้

การตรวจสอบการประกอบ

ส่วนประกอบลูกบอล ที่นั่ง ก้าน และซีลถูกประกอบขึ้นตามขั้นตอนมาตรฐาน

การทดสอบแรงดันและการซีล

วาล์วได้รับการทดสอบประสิทธิภาพการซีลและความน่าเชื่อถือในการใช้งานก่อนจัดส่ง

การตรวจสอบและการบรรจุขั้นสุดท้าย

ลักษณะที่ปรากฏ เครื่องหมาย ปริมาณ และบรรจุภัณฑ์ได้รับการตรวจสอบเพื่อให้ตรงตามข้อกำหนดในการสั่งซื้อ

คำถามที่พบบ่อย

คำถามที่ 1: หน้าที่หลักของบอลวาล์วสามทางพอร์ต L คืออะไร?

การกำหนดค่าพอร์ต L ส่วนใหญ่จะใช้เพื่อสลับหรือเปลี่ยนเส้นทางการไหลระหว่างสาขาไปป์ไลน์ที่เชื่อมต่อ การจัดเรียงพอร์ตภายในช่วยให้ผู้ปฏิบัติงานเปลี่ยนเส้นทางการไหลโดยการหมุนลูกบอลไปยังตำแหน่งที่ต้องการ

คำถามที่ 2: แผ่นรองยึดโดยตรง ISO 5211 ใช้ทำอะไร

แผ่นยึด ISO 5211 มีส่วนต่อประสานมาตรฐานสำหรับตัวกระตุ้นนิวแมติกหรือไฟฟ้าที่เข้ากันได้ รูปแบบการติดตั้งแอคชูเอเตอร์และแรงบิดในการทำงานควรได้รับการยืนยันตามขนาดวาล์วและข้อกำหนดการใช้งาน

คำถามที่ 3: วาล์ว L-port สามารถเชื่อมต่อทั้งสามพอร์ตพร้อมกันได้หรือไม่

โดยทั่วไปวาล์ว L-port มีไว้สำหรับการสลับการไหลระหว่างสองพอร์ตแทนที่จะเชื่อมต่อทั้งสามพอร์ตพร้อมกัน ในกรณีที่จำเป็นต้องใช้เส้นทางการไหลหรือฟังก์ชันการผสมแบบสามพอร์ต การกำหนดค่าแบบ T-port อาจเหมาะสมกว่า

Q4: Shangtai สามารถจัดเตรียมภาพวาดผลิตภัณฑ์และพารามิเตอร์ทางเทคนิคได้หรือไม่?

ใช่. สามารถจัดเตรียมแบบผลิตภัณฑ์ ข้อมูลขนาด และข้อกำหนดทางเทคนิคสำหรับการเลือกวาล์ว การวางแผนการติดตั้ง และการยืนยันขนาด ควรยืนยันข้อกำหนดการเชื่อมต่อ ความดัน อุณหภูมิ และวัสดุที่จำเป็นก่อนการผลิต

คำถามที่ 5: สามารถปรับแต่งวาล์วให้เหมาะกับสภาพการทำงานที่แตกต่างกันได้หรือไม่

ใช่. การผสมวัสดุ ส่วนประกอบการซีล ข้อกำหนดการเชื่อมต่อ และการกำหนดค่าแอคชูเอเตอร์สามารถพิจารณาได้ตามข้อกำหนดของสื่อการทำงาน ความดัน อุณหภูมิ และการควบคุม

Q6: สามารถตรวจสอบวัสดุวาล์วก่อนจัดส่งได้หรือไม่?

การตรวจสอบวัสดุสามารถจัดการได้ตามการกำหนดค่าผลิตภัณฑ์และข้อกำหนดในการตรวจสอบ นอกจากนี้ยังสามารถจัดเตรียมเอกสารประกอบวัสดุและบันทึกการตรวจสอบที่เกี่ยวข้องได้ตามที่ระบุไว้

คำถามที่ 7: ฉันควรให้ข้อมูลอะไรบ้างก่อนสั่งซื้อ

โปรดระบุขนาดวาล์ว วัสดุตัวเรือนและซีล สื่อการทำงาน ความดัน อุณหภูมิ มาตรฐานการเชื่อมต่อ รูปแบบการไหลที่ต้องการ และข้อกำหนดของแอคชูเอเตอร์ สำหรับการใช้งานแบบอัตโนมัติ ควรยืนยันประเภทแอคชูเอเตอร์และแรงบิดในการทำงานที่ต้องการด้วย

คำถามที่ 8: บอลวาล์วสามทางที่มีพอร์ต L ของแผ่นยึดโดยตรง ISO 5211 คืออะไร

A บอลวาล์วสามทางพร้อมพอร์ต L ของแผ่นยึดโดยตรง ISO 5211รวมเส้นทางการไหลสามทางของพอร์ต L เข้ากับอินเทอร์เฟซการติดตั้งแอคชูเอเตอร์ ISO 5211 ได้รับการออกแบบมาเพื่อการใช้งานที่ต้องการการสลับการไหลหรือการเปลี่ยนทิศทางร่วมกับการกระตุ้นด้วยลมหรือไฟฟ้า
