ผู้ผลิต Y Strainers มืออาชีพสำหรับระบบการกรองอุตสาหกรรมที่ทนทาน

เซี่ยงไฮ้ Y สเตรนเนอร์ได้รับการออกแบบมาเพื่อกำจัดอนุภาคของแข็งและเศษซากออกจากตัวกลางในท่อก่อนที่จะไปถึงปั๊ม วาล์วควบคุม มิเตอร์ เครื่องแลกเปลี่ยนความร้อน และอุปกรณ์ปลายน้ำอื่นๆ โครงสร้างรูปตัว Y ให้การกรองขนาดกะทัดรัดพร้อมตัวกรองแบบถอดได้ ทำให้ตัวกรองเหล่านี้เหมาะสำหรับระบบท่อที่ต้องการการปกป้องอุปกรณ์และการบำรุงรักษาตัวกรองที่สะดวก

ตัวกรองชนิด Y สามารถใช้กับน้ำ น้ำมัน แก๊ส ไอน้ำ และตัวกลางทางอุตสาหกรรมอื่นๆ ที่เข้ากันได้ โดยขึ้นอยู่กับตัวเครื่อง ตัวกรอง และวัสดุปิดผนึกที่เลือก การกำหนดค่าที่ใช้ได้สามารถระบุได้ตามขนาดท่อ อัตราแรงดัน ทิศทางการไหล ข้อกำหนดในการกรอง มาตรฐานการเชื่อมต่อ และเงื่อนไขการติดตั้ง

การป้องกันท่ออุตสาหกรรม
เซี่ยงไฮ้ จัดหาตัวกรองไปป์ไลน์ชนิด Y สำหรับการปกป้องอุปกรณ์และการกรองอนุภาคของแข็ง ระบุขนาดไปป์ไลน์ สื่อ ความดัน อุณหภูมิ ประเภทการเชื่อมต่อ และระดับการกรองที่จำเป็นสำหรับการกำหนดค่าและการสนับสนุนใบเสนอราคา

Y Strainer ปกป้องอุปกรณ์ปลายน้ำได้อย่างไร

ตะแกรงกรองดักจับอนุภาคของแข็งที่ถูกลำเลียงโดยตัวกลางในท่อในขณะที่ปล่อยให้ของเหลวไหลต่อไปผ่านทางไหลหลัก ซึ่งช่วยลดความเสี่ยงที่เศษซากจะเข้าสู่ส่วนประกอบปลายน้ำที่มีความละเอียดอ่อน และสามารถรองรับการทำงานของปั๊ม วาล์วควบคุม มิเตอร์ เครื่องแลกเปลี่ยนความร้อน และอุปกรณ์ที่คล้ายกันได้อย่างมีเสถียรภาพมากขึ้น

ต่างจากตัวกรองที่ออกแบบมาเพื่อการแยกแบบละเอียดหรือแบบพิเศษ โดยทั่วไปตัวกรองแบบไปป์ไลน์จะใช้สำหรับการกำจัดอนุภาคของแข็งขนาดใหญ่และเศษซากด้านการติดตั้งด้วยกลไก ควรเลือกการเปิดตะแกรงที่เหมาะสมตามระดับการป้องกันที่ต้องการและแรงดันตกคร่อมที่อนุญาตของระบบ

ตัวเครื่องแบบ Y-Type และการออกแบบหน้าจอแบบถอดได้

ตัวเครื่องรูปตัว Y ที่มีลักษณะเฉพาะจะมีตัวกรองการกรองทำมุมกับเส้นทางการไหลหลัก การกำหนดค่านี้ให้การจัดเรียงที่กะทัดรัดสำหรับระบบท่ออุตสาหกรรมจำนวนมาก ในขณะที่สามารถถอดตะแกรงออกเพื่อตรวจสอบและทำความสะอาดได้

ขึ้นอยู่กับการออกแบบ สามารถจัดให้มีการเชื่อมต่อท่อระบายน้ำหรือระเบิดเพื่อช่วยในการกำจัดเศษที่สะสมอยู่โดยไม่ต้องรื้อท่อทั้งหมด การกำหนดค่าจริงควรได้รับการยืนยันตามรุ่นวาล์วหรือตัวกรอง การเตรียมการติดตั้ง และข้อกำหนดของโครงการ

การทำความสะอาดหน้าจอเป็นส่วนหนึ่งของการบำรุงรักษาเครื่องกรองน้ำ
เมื่อเศษซากสะสมบนหน้าจอ ความต้านทานการไหลอาจเพิ่มขึ้น การตรวจสอบและทำความสะอาดเป็นประจำช่วยรักษาความสามารถในการไหลที่ต้องการ และรักษาการสูญเสียแรงดันให้อยู่ภายในช่วงที่ระบบยอมรับได้

การเลือกตะแกรงและการเจาะ

การเปิดตะแกรงเป็นหนึ่งในพารามิเตอร์ที่สำคัญที่สุดในการเลือกตัวกรองชนิด Y ช่องเปิดที่เล็กลงสามารถกักเก็บอนุภาคได้ละเอียดยิ่งขึ้น แต่ก็อาจเพิ่มแรงดันตกคร่อมและจำเป็นต้องทำความสะอาดบ่อยขึ้นเมื่อท่อมีเศษขยะในระดับสูง

การเลือกควรพิจารณาขนาดอนุภาคที่ต้องกำจัดออก ความหนืดปานกลาง อัตราการไหล การสูญเสียแรงดันที่ยอมรับได้ และความไวของอุปกรณ์ปลายน้ำ Shangtai สามารถตรวจสอบพารามิเตอร์เหล่านี้ได้เมื่อยืนยันการกำหนดค่าหน้าจอที่เหมาะสม

ปัจจัยการคัดเลือก	ทำไมมันถึงสำคัญ
ขนาดอนุภาค	กำหนดช่องตะแกรงที่จำเป็นสำหรับการกำจัดเศษซาก
อัตราการไหล	ส่งผลต่อความเร็วการไหลและการสูญเสียแรงดันผ่านตะแกรง
ความหนืดปานกลาง	ส่งผลต่อความต้านทานการไหลและประสิทธิภาพการกรอง
อุปกรณ์ปลายน้ำ	กำหนดระดับการป้องกันอนุภาคที่ต้องการ
ความถี่ในการทำความสะอาด	ช่วยพิจารณาว่าการทำความสะอาดด้วยตนเองหรือการจัดการท่อระบายน้ำ/การเป่าลมมีความเหมาะสมหรือไม่

แรงดันตกและความสามารถในการไหล

ตัวกรองใดๆ ก็ตามจะทำให้เกิดการสูญเสียแรงดันเนื่องจากตัวกลางจะผ่านตะแกรง แรงดันตกอาจเพิ่มขึ้นเมื่ออนุภาคสะสมบนองค์ประกอบการกรอง ด้วยเหตุนี้ การเลือกตัวกรอง Y ควรพิจารณาถึงอัตราการไหล ขนาดท่อ พื้นที่ตะแกรง การเปิดตะแกรง และแรงดันส่วนต่างที่อนุญาต

การทำความสะอาดเป็นประจำเป็นสิ่งสำคัญเมื่อท่อส่งเศษขยะจำนวนมาก สามารถใช้เกจวัดแรงดันหรือตัวบ่งชี้แรงดันต่างในระบบที่เหมาะสมเพื่อช่วยพิจารณาว่าหน้าจอต้องมีการตรวจสอบหรือทำความสะอาดเมื่อใด

การวางแนวการติดตั้งและทิศทางการไหล

การติดตั้งที่ถูกต้องเป็นสิ่งสำคัญสำหรับการรวบรวมอนุภาคที่มีประสิทธิภาพและการบำรุงรักษาที่สะดวก ลูกศรการไหลบนตัวตัวกรองควรตรงกับทิศทางการไหลของท่อจริง ห้องกรองควรอยู่ในตำแหน่งตามรุ่นและสื่อเฉพาะ เพื่อให้เศษที่เก็บรวบรวมสามารถคงอยู่ภายในห้องที่กำหนดได้

การออกแบบประเภท Y จำนวนมากสามารถติดตั้งในไปป์ไลน์แนวนอนได้ ในขณะที่การกำหนดค่าบางอย่างสามารถใช้ในไปป์ไลน์แนวตั้งได้เมื่อทิศทางการไหลและการวางแนวตะแกรงมีความเหมาะสม ข้อกำหนดในการติดตั้งควรได้รับการยืนยันก่อนที่จะติดตั้งตัวกรองเข้าสู่ระบบ

สำหรับไอน้ำหรือบริการพิเศษอื่นๆ การวางแนวการติดตั้งอาจต้องมีการพิจารณาเพิ่มเติมเพื่อจัดการการควบแน่น การระบายน้ำ และการเข้าถึงการบำรุงรักษา ปฏิบัติตามเอกสารประกอบของผลิตภัณฑ์และข้อกำหนดการวางท่อโครงการที่เกี่ยวข้องเสมอ

วัสดุตัวเครื่องและหน้าจอ

การเลือกวัสดุควรขึ้นอยู่กับสื่อในท่อ ความดัน อุณหภูมิ และสภาวะการกัดกร่อน วัสดุตัวถังทั่วไป ได้แก่ เหล็กกล้าคาร์บอน สเตนเลส เหล็กหล่อ เหล็กดัด และโลหะผสม สแตนเลสและวัสดุป้องกันการกัดกร่อนอื่นๆ อาจสามารถเลือกได้สำหรับหน้าจอตามสภาพแวดล้อมการบริการ

สำหรับสื่อที่มีฤทธิ์กัดกร่อนหรือมีอุณหภูมิสูง ควรตรวจสอบความเข้ากันได้ทั้งตัวถังและวัสดุกรองภายใน ควรเลือกวัสดุปิดผนึกตามอุณหภูมิในการทำงานและสื่อ

สิ้นสุดการเชื่อมต่อสำหรับท่ออุตสาหกรรม

ตัวกรองชนิด Y ของ Shangtai สามารถกำหนดค่าได้ด้วยตัวเลือกการเชื่อมต่อปลายที่แตกต่างกันตามการออกแบบไปป์ไลน์และมาตรฐานที่บังคับใช้ การกำหนดค่าทั่วไปประกอบด้วยการเชื่อมต่อแบบหน้าแปลน เกลียว เชื่อมชน และเชื่อมซ็อกเก็ต

เมื่อเลือกการเชื่อมต่อ ให้พิจารณามาตรฐานไปป์ไลน์ ขนาดที่กำหนด อัตราแรงดัน วิธีการติดตั้ง พื้นที่ว่าง และข้อกำหนดในการบำรุงรักษา การจับคู่การเชื่อมต่อตัวกรองกับระบบท่อที่มีอยู่ช่วยลดความยุ่งยากในการติดตั้งและการเปลี่ยนในอนาคต

การใช้งานผลิตภัณฑ์

โดยทั่วไปตัวกรอง Y จะถูกติดตั้งต้นทางของอุปกรณ์ที่อาจได้รับผลกระทบจากอนุภาคของแข็งหรือเศษซากจากการติดตั้ง การใช้งานทั่วไปได้แก่:

ระบบท่อส่งน้ำมันและก๊าซ
การแปรรูปปิโตรเคมีและเคมี
ระบบบำบัดน้ำและประปา
การผลิตไฟฟ้าและท่อสาธารณูปโภค
ระบบ HVAC และน้ำเย็น
ท่อทางทะเลและเรือ
ท่อกระบวนการอุตสาหกรรม
การป้องกันปั๊มและวาล์วควบคุม
ตัวแลกเปลี่ยนความร้อนและการป้องกันมิเตอร์

การกำหนดค่าตัวกรองที่เหมาะสมขึ้นอยู่กับตัวกลาง สภาพการทำงาน ข้อกำหนดในการกรอง และมาตรฐานท่อที่เกี่ยวข้อง สำหรับของเหลวพิเศษหรือการบริการที่รุนแรง ควรตรวจสอบพารามิเตอร์ทางเทคนิคก่อนเลือก

การผลิต การตรวจสอบ และการควบคุมคุณภาพ

เซี่ยงไฮ้ ควบคุมข้อกำหนดการผลิตและการตรวจสอบที่สำคัญตามข้อกำหนดของผลิตภัณฑ์ที่เกี่ยวข้อง การเลือกวัสดุ ขนาดตัวเครื่อง การกำหนดค่าหน้าจอ ขนาดการเชื่อมต่อ ส่วนประกอบการซีล และข้อกำหนดที่เกี่ยวข้องกับแรงดัน สามารถตรวจสอบได้ในระหว่างการผลิตและการตรวจสอบคุณภาพ

เซี่ยงไฮ้ ดำเนินงานภายใต้ระบบการจัดการคุณภาพ ISO 9001 และจัดหาผลิตภัณฑ์ที่รองรับการรับรอง CE และ EAC ที่เกี่ยวข้อง ในกรณีที่โครงการกำหนด สามารถตรวจสอบมาตรฐานที่เกี่ยวข้องและข้อกำหนดการตรวจสอบ เช่น API 6D และ API 598 ตามผลิตภัณฑ์เฉพาะและเอกสารประกอบการสั่งซื้อ

เอกสารโครงการและการตรวจสอบ
สำหรับโครงการอุตสาหกรรม Shangtai สามารถตรวจสอบข้อกำหนดเฉพาะของวัสดุที่จำเป็น พิกัดแรงดัน มาตรฐานการเชื่อมต่อ ข้อกำหนดในการตรวจสอบ แบบร่าง และเอกสารที่เกี่ยวข้องก่อนการผลิตและการจัดส่ง

วิธีการเลือกตัวกรองชนิด Y ที่เหมาะสม

ก่อนที่จะขอใบเสนอราคาให้เตรียมข้อมูลดังต่อไปนี้:

ขนาดท่อหรือตัวกรองที่ระบุ
ระดับความดัน
สื่อการทำงาน
อุณหภูมิในการทำงาน
ตาข่ายหน้าจอหรือขนาดการเจาะที่จำเป็น
วัสดุตัวเครื่องและหน้าจอ
สิ้นสุดประเภทการเชื่อมต่อ
การวางแนวการติดตั้งท่อ
อัตราการไหลที่ต้องการ
ข้อกำหนดด้านปริมาณและโครงการ
แบบร่าง ข้อมูลจำเพาะ หรือเอกสารทางเทคนิค หากมี

หากตัวกรองมีจุดมุ่งหมายเพื่อปกป้องปั๊ม วาล์วควบคุม มิเตอร์ หรือตัวแลกเปลี่ยนความร้อนที่เฉพาะเจาะจง การให้ข้อมูลอุปกรณ์และระดับการกรองที่จำเป็นสามารถช่วยกำหนดโครงร่างที่เหมาะสมได้

คำถามที่พบบ่อย

ตัวกรองท่อประเภททั่วไปมีอะไรบ้าง?

การออกแบบทั่วไป ได้แก่ ชนิด Y, ตะกร้า, ชนิด T, ดูเพล็กซ์ และตัวกรองกรวยชั่วคราว การกำหนดค่าประเภท Y มักถูกพิจารณาเมื่อจำเป็นต้องมีการจัดเรียงแบบอินไลน์ขนาดกะทัดรัดและหน้าจอแบบถอดได้ ตัวเลือกสุดท้ายขึ้นอยู่กับโครงร่างไปป์ไลน์ ความสามารถในการไหล การเข้าถึงการบำรุงรักษา และข้อกำหนดในการกรอง

ฉันจะเลือกขนาดตะแกรงหรือขนาดรูเจาะที่ถูกต้องได้อย่างไร?

การเลือกขึ้นอยู่กับขนาดอนุภาคที่ต้องกำจัดออก ความหนืดปานกลาง อัตราการไหล แรงดันตกคร่อมที่อนุญาต และความไวของอุปกรณ์ดาวน์สตรีม หน้าจอที่ละเอียดกว่าอาจไม่ใช่ตัวเลือกที่เหมาะสมเสมอไป เนื่องจากสามารถเพิ่มการสูญเสียแรงดันและความถี่ในการทำความสะอาดได้

ตะแกรงชนิด Y สามารถติดตั้งในแนวตั้งได้หรือไม่?

การกำหนดค่าบางอย่างสามารถติดตั้งในไปป์ไลน์แนวตั้งได้เมื่อทิศทางการไหลและการวางแนวตะแกรงมีความเหมาะสม การติดตั้งควรเป็นไปตามลูกศรการไหล คำแนะนำผลิตภัณฑ์ และข้อกำหนดของตัวกลางและการจัดวางท่อเฉพาะ

ควรทำความสะอาดตะแกรงกรองบ่อยแค่ไหน?

ความถี่ในการทำความสะอาดขึ้นอยู่กับปริมาณและประเภทของเศษซากในท่อ เกจวัดแรงดันหรือตัวบ่งชี้แรงดันต่างสามารถช่วยระบุความต้านทานที่เพิ่มขึ้น และกำหนดเวลาที่ต้องตรวจสอบหน้าจอหรือทำความสะอาด

ตัวกรอง Y จะลดแรงดันท่อหรือไม่

ใช่. ตัวกรองใดๆ ก็ตามจะทำให้เกิดแรงดันตกคร่อมเมื่อตัวกลางผ่านตะแกรง ขนาดที่ถูกต้อง การเลือกตัวกรองที่เหมาะสม พื้นที่การไหลที่เพียงพอ และการทำความสะอาดเป็นประจำสามารถช่วยลดการสูญเสียแรงดันให้อยู่ภายในช่วงที่ยอมรับได้ของระบบ

มีวัสดุอะไรบ้าง?

วัสดุตัวถังทั่วไป ได้แก่ เหล็กกล้าคาร์บอน สเตนเลส เหล็กหล่อ เหล็กดัด และโลหะผสม วัสดุตะแกรงมักเป็นสแตนเลสหรือโลหะผสมอื่นๆ ที่ทนต่อการกัดกร่อน วัสดุที่เหมาะสมขึ้นอยู่กับตัวกลาง ความดัน อุณหภูมิ และสภาวะการกัดกร่อน

การเชื่อมต่อปลายใดที่สามารถจัดหาได้?

ตัวเลือกทั่วไป ได้แก่ การเชื่อมต่อแบบหน้าแปลน เกลียว เชื่อมชน และเชื่อมซ็อกเก็ต การเชื่อมต่อที่จำเป็นควรตรงกับมาตรฐานท่อ ขนาดที่กำหนด อัตราแรงดัน และข้อกำหนดในการติดตั้ง

ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

โปรดระบุขนาด อัตราแรงดัน ประเภทของตัวกรอง วัสดุของตัวเครื่อง ตาข่ายกรองหรือขนาดการเจาะ สื่อในการทำงาน อุณหภูมิ ประเภทการเชื่อมต่อ ตำแหน่งการติดตั้ง อัตราการไหล และปริมาณ แบบร่างหรือข้อกำหนดของโครงการยังมีประโยชน์เมื่อเกี่ยวข้องกับข้อกำหนดการกำหนดค่าหรือการตรวจสอบเฉพาะอีกด้วย

ต้องการเครื่องกรองแบบ Y สำหรับท่อของคุณหรือไม่?
ส่งขนาดท่อ ปานกลาง ความดัน อุณหภูมิ ประเภทการเชื่อมต่อ ข้อกำหนดในการกรอง และปริมาณของคุณไปที่ Shangtai เพื่อยืนยันทางเทคนิคและเสนอราคา

ส่งคำถามหรือติดต่อชางไตวาล์วเพื่อขอความช่วยเหลือในการเลือกตัวกรองชนิด Y ข้อมูลจำเพาะทางเทคนิค ข้อกำหนดของโครงการ และใบเสนอราคา

View as

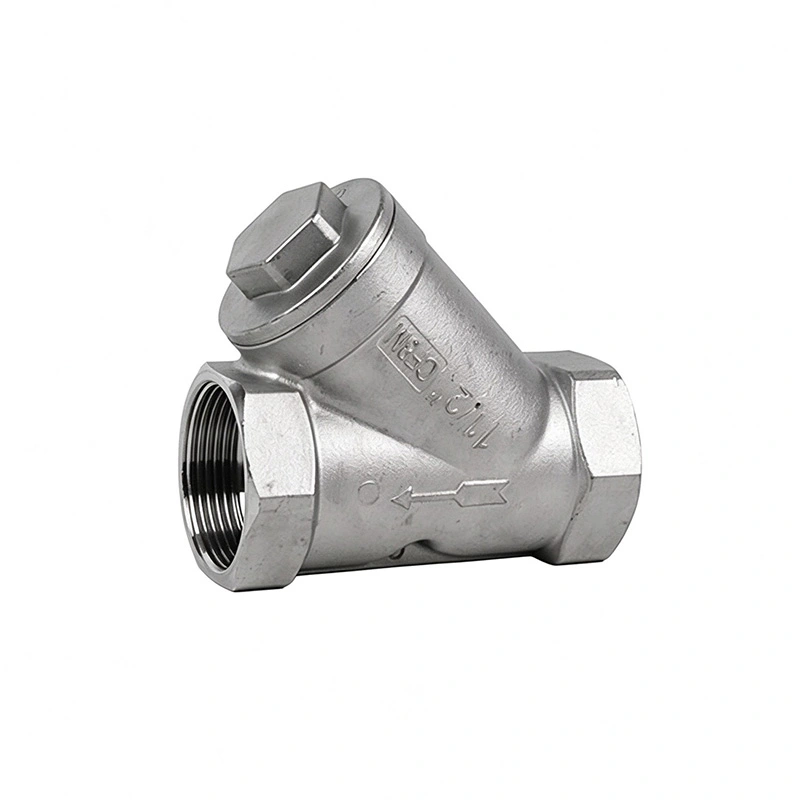

สเตรนเนอร์ Y สเตนเลส

ตัวกรอง Y สเตนเลสสตีลของ Shangtai ขจัดสิ่งเจือปนที่เป็นของแข็งออกจากท่อได้อย่างมีประสิทธิภาพเพื่อปกป้องปั๊ม วาล์ว และอุปกรณ์วัด ด้วยโครงสร้างที่กะทัดรัด พื้นที่กรองขนาดใหญ่ และแรงดันตกคร่อมต่ำ เหมาะสำหรับระบบน้ำ น้ำมัน และก๊าซ เนื่องจากเป็นโรงงานโดยตรงที่มีการควบคุมคุณภาพอย่างเข้มงวดและบรรจุภัณฑ์ส่งออก เราจึงนำเสนอโซลูชั่นการกรองทางอุตสาหกรรมที่ทนทาน
