บอลวาล์วสามทาง

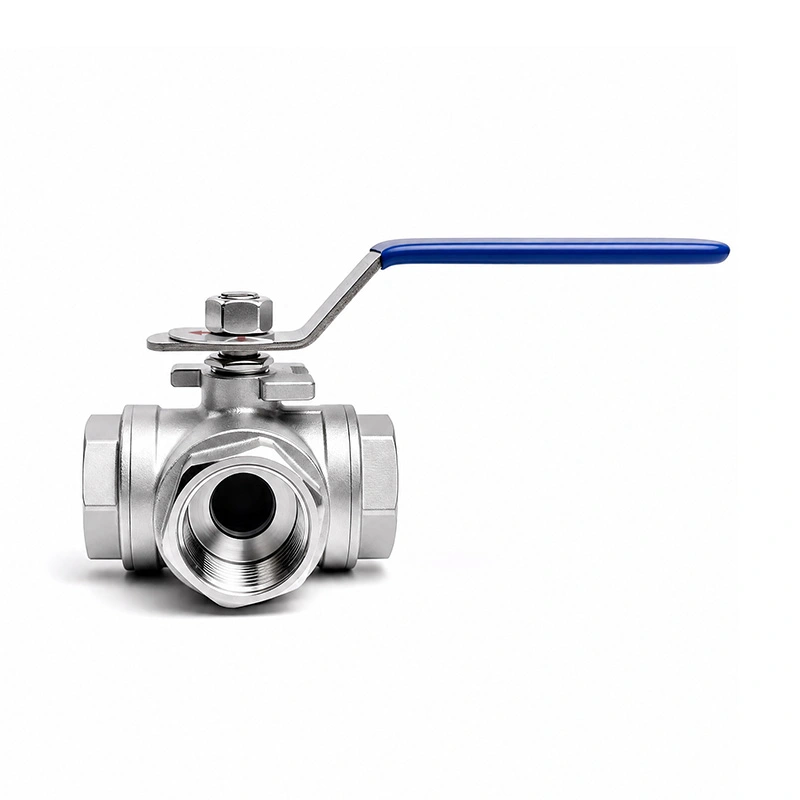

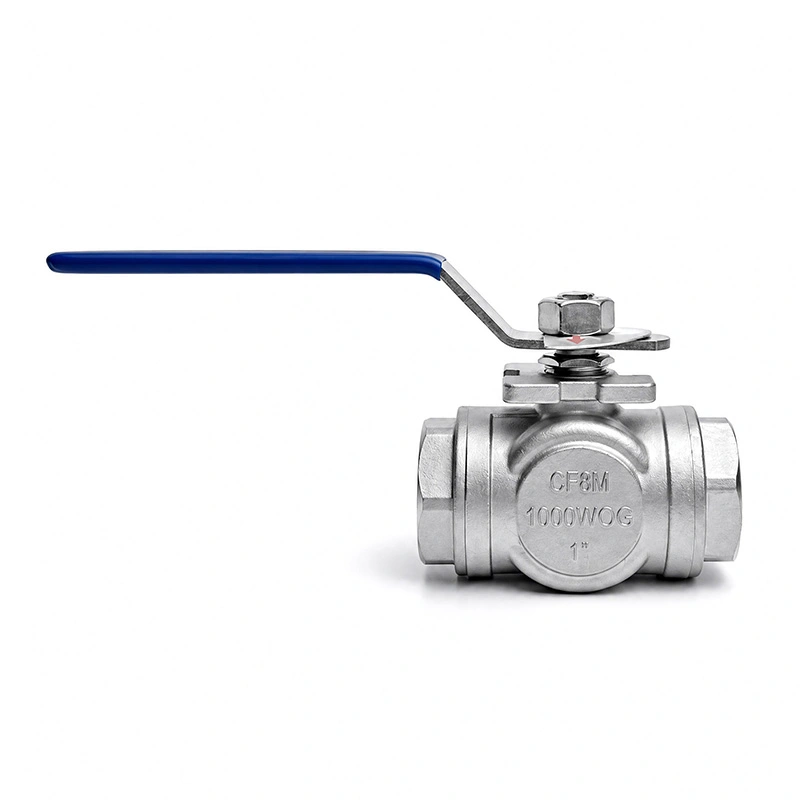

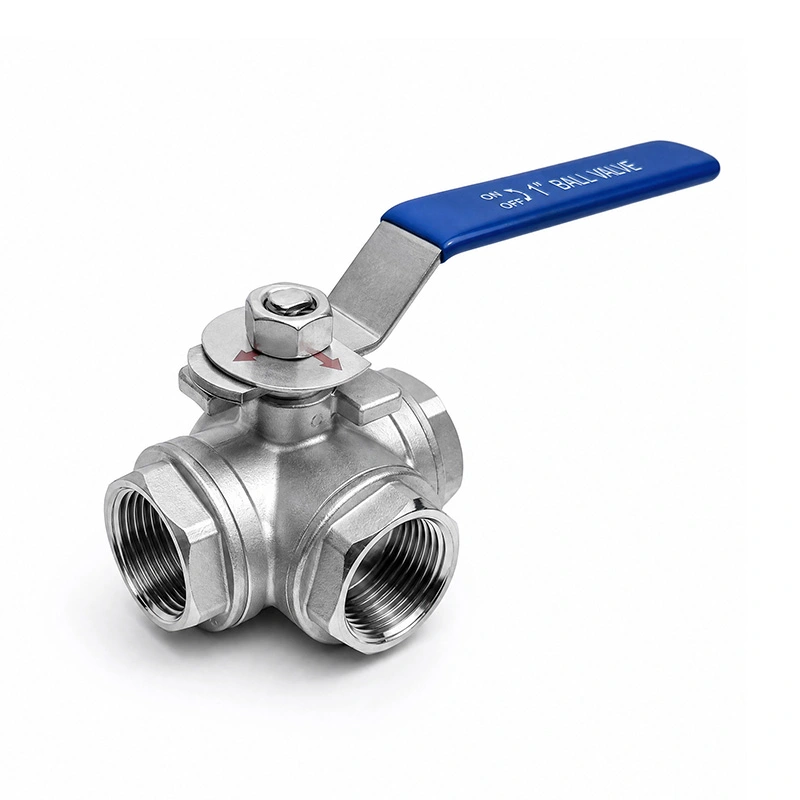

บอลวาล์วสามทางทีพอร์ต
Shangtai Three Way Ball Valve T Port ช่วยให้สามารถผสมการไหล การเปลี่ยนทิศทาง และการกระจายหลายทิศทาง ด้ายที่มีความแม่นยำ, QC ที่เข้มงวด, การตรวจสอบวัสดุถึงสถานที่, ความสามารถในการพัฒนาแม่พิมพ์ และการสนับสนุนที่รวดเร็วจากโรงงาน Wenzhou ของเรา
พอร์ต T บอลวาล์วสามทางได้รับการออกแบบมาสำหรับระบบท่อที่ต้องการการควบคุมการไหลที่ยืดหยุ่นผ่านขนาดกะทัดรัดเพียงเครื่องเดียว วาล์ว ทางเดินไหลรูปตัว T สามารถเชื่อมต่อทิศทางของท่อได้หลายทิศทาง ทำให้เหมาะสำหรับการผสม การเปลี่ยนเส้นทาง เลี่ยงหรือเผยแพร่สื่อ
เมื่อเปรียบเทียบกับการใช้วาล์วสองทางหลายตัว บอลวาล์วสามทางแบบ T-port ช่วยลดความซับซ้อนในการจัดวางท่อ จุดเชื่อมต่อและปรับปรุงประสิทธิภาพการทำงานในระบบควบคุมของไหล
ขนาดหลัก
| ขนาด | 1/2"-4" |
| คลาสความดัน | ซีแอล150 |
| มาตรฐานด้าย | NPT、BSP |
| แรงดันสูงสุด | 285PSI |
| มาตรฐานการออกแบบและการผลิต | ASME B16.34 |
| การทดสอบและตรวจสอบ | API598 |
| การให้คะแนนความดัน-อุณหภูมิ | ASME B16.34 |
| ช่วงอุณหภูมิ | -25°C~150°C |
| วัสดุตัวเครื่อง | ASTM A351 CF8M (316) |
| วัสดุลูก | มาตรฐาน ASTM A182 F316 |
| วัสดุก้าน | มาตรฐาน ASTM A182 F316 |
| วัสดุที่นั่ง | RPTFE(PTFE+15%fv) |
| ตัวเลือก | มีวัสดุอื่น ๆ ตามคำขอ |

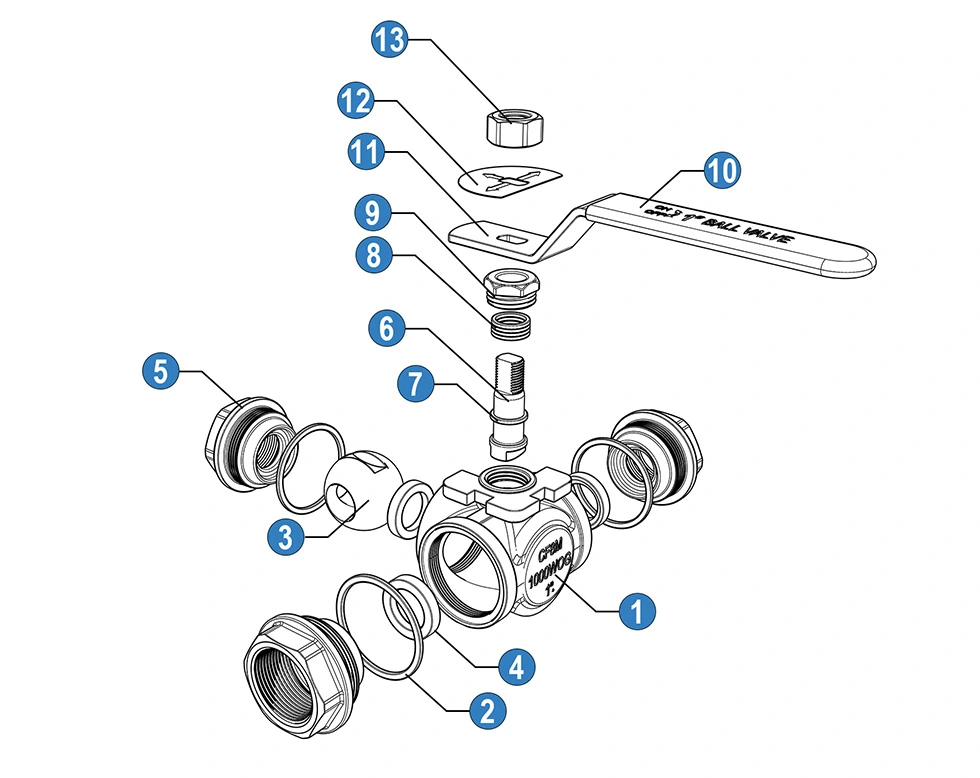

| เลขที่ | ชื่อ | วัสดุ(*ไม่มี/ข) | ||
| 1 | ร่างกาย | WCB | ซีเอฟ8 | CF8M |
| 2 | ปะเก็น | ไฟเบอร์ | ||
| 3 | ลูกบอล | 304 | 304 | 304 |
| 4 | ที่นั่ง | PTFE/RPTFE/PPL | ||
| 5 | ฝากระโปรง | WCB | ซีเอฟ8 | CF8M |
| 6 | ก้าน | 304 | 304 | 304 |
| 7 | แหวนรองก้าน | PTFE/PTFE.25% ใยแก้ว | ||
| 8 | การบรรจุ | ไฟเบอร์ | ||
| 9 | ต่อม | 304 | ||
| 10 | ปลอกแฮนด์ | พีวีซี | ||
| 11 | รับมือ | เอสเอส | ||
| 12 | มงกุฎเครื่องซักผ้า | 304 | ||
| 13 | นัท | 304 | ||
* N: ปลายเกลียวตาม ANSI B 2.1 NPT
* B: ปลายเกลียวตาม BS21 BSP

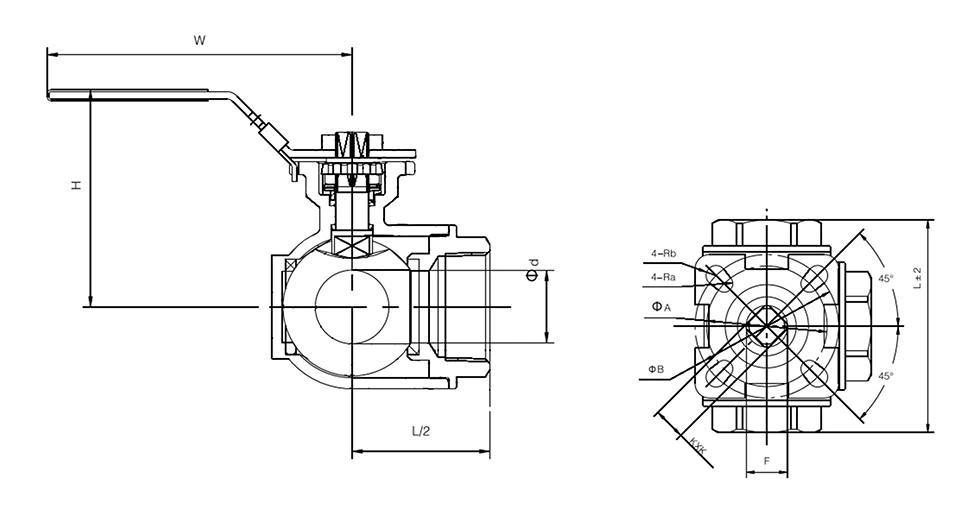

| ขนาด | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| d | 10 | 10 | 10 | 15 | 18 | 25 | 32 | 40 |
| L | 72 | 72 | 72 | 83 | 91 | 117 | 136 | 146 |
| H | 62 | 62 | 62 | 68 | 77 | 92 | 105 | 118 |
| W | 100 | 100 | 120 | 120 | 140 | 150 | 180 | 180 |
| A | 36 | 36 | 36 | 36 | 42 | 42 | 50 | 50 |
| B | 42 | 42 | 42 | 42 | 50 | 50 | 70 | 70 |
| รา | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 |
| รบี | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 4.5 | 4.5 |
| F | 12 | 12 | 12 | 12 | 12 | 14 | 18 | 18 |
| เคเอ็กซ์เค | 9×9 | 9×9 | 9×9 | 9×9 | 9×9 | 11×11 | 14×14 | 14×14 |
| ISO5011 | F03 | F03-F04 | F03-F04 | F04-F05 | F04-F05 | F05-F07 | F05-F07 |
ทำไมถึงเลือกพวกเรา
ผู้ผลิตวาล์วแหล่งที่มา
Shangtai เป็นโรงงานวาล์วมืออาชีพที่ตั้งอยู่ในเหวินโจว เจ้อเจียง จีน เพียง 10 นาทีจากสนามบิน
ได้รับการรับรองระบบการผลิต
การผลิตของเราเป็นไปตามมาตรฐานการจัดการคุณภาพ ISO 9001 และข้อกำหนดการรับรอง CE
การประมวลผลด้ายแบบละเอียด
เกลียวที่ผ่านการกลึงอย่างแม่นยำช่วยให้มั่นใจในการติดตั้งที่ราบรื่น การเชื่อมต่อที่มั่นคง และประสิทธิภาพการซีลที่เชื่อถือได้
การควบคุมคุณภาพที่สมบูรณ์
การตรวจสอบที่ได้มาตรฐานจะถูกนำมาใช้ตลอดทั้งการตรวจสอบวัสดุ การตัดเฉือน การประกอบ การทดสอบแรงดัน และการบรรจุ
การตรวจสอบวัสดุที่ไซต์งาน
เราติดตั้งอุปกรณ์ทดสอบวัสดุเพื่อสนับสนุนการตรวจสอบวัสดุถึงสถานที่เพื่อความมั่นใจในการซื้อที่มากขึ้น
ความสามารถในการพัฒนาแม่พิมพ์
เราสามารถรองรับการพัฒนาแม่พิมพ์และการผลิตแบบกำหนดเองตามแบบ ตัวอย่าง หรือข้อกำหนดของ OEM
การตอบสนองหลังการขายที่รวดเร็ว
ทีมบริการของเราให้การสนับสนุนอย่างทันท่วงทีในการเลือกผลิตภัณฑ์ การติดตามคำสั่งซื้อ และปัญหาหลังการขาย
อุตสาหกรรมที่เกี่ยวข้อง
การบำบัดน้ำ:ใช้ในการจ่ายน้ำ การกรอง และท่อกระบวนการ ซึ่งจำเป็นต้องเปลี่ยนทิศทางการไหลระหว่างสายที่เชื่อมต่อ
การแปรรูปทางเคมี:เหมาะสำหรับการถ่ายโอนสารเคมี การจ่าย และกระบวนการท่อเมื่อวัสดุวาล์วและซีลเข้ากันได้กับตัวกลางในการทำงาน
ระบบปรับอากาศ:ใช้ในระบบหมุนเวียนความร้อนและความเย็นเพื่อสลับหรือเปลี่ยนทิศทางการไหลระหว่างสาขาต่างๆ
การแปรรูปยา:เหมาะสำหรับอุปกรณ์ในกระบวนการผลิตและระบบสาธารณูปโภคที่สะอาด ซึ่งประเภทการเชื่อมต่อ วัสดุวาล์ว และการกำหนดค่าภายในตรงตามข้อกำหนดด้านสุขอนามัยที่เกี่ยวข้อง
ระบบอัตโนมัติทางอุตสาหกรรม:ใช้กับรางไถลอัตโนมัติ ท่อร่วม และอุปกรณ์ในกระบวนการผลิต ซึ่งจำเป็นต้องควบคุมทิศทางของท่อหลายทางด้วยวาล์วสามทางตัวเดียว
การกระจายของของไหลทั่วไป:ใช้ได้กับการผสมของไหล การผันทิศทาง และการเตรียมบายพาส โดยขึ้นอยู่กับความดัน อุณหภูมิ และข้อกำหนดของวัสดุของวาล์ว
คำถามที่พบบ่อย
Q1: หน้าที่หลักของบอลวาล์วสามทาง T-port คืออะไร?
การกำหนดค่าพอร์ต T สามารถเชื่อมต่อพอร์ตวาล์วทั้งสามพอร์ตรวมกันที่แตกต่างกันในขณะที่ลูกบอลถูกหมุน สามารถใช้สำหรับการผันการไหล การผสมการไหล การจัดเตรียมบายพาส หรือการสลับระหว่างสาขาของท่อ ขึ้นอยู่กับการวางแนวของพอร์ตและตำแหน่งการทำงานที่ต้องการ
คำถามที่ 2: T-port และ L-port แตกต่างกันอย่างไร?
การกำหนดค่า T-port และ L-port ให้เส้นทางการไหลที่แตกต่างกัน T-port สามารถเชื่อมต่อพอร์ตสามพอร์ตในตำแหน่งบอลบางตำแหน่ง ทำให้เหมาะสำหรับการใช้งานที่ต้องการการจัดเรียงการไหลมากกว่าหนึ่งรายการ โดยทั่วไปแล้วพอร์ต L จะเชื่อมต่อสองพอร์ตพร้อมกัน และมักใช้สำหรับการสลับการไหลระหว่างสองทิศทาง
คำถามที่ 3: วาล์ว T-port สามารถกระจายการไหลไปยังสองช่องได้หรือไม่
ใช่ วาล์ว T-port สามารถอนุญาตให้ไหลจากทางเข้าหนึ่งไปยังสองทางออกในรูปแบบที่เหมาะสม อย่างไรก็ตาม การกระจายการไหลจริงจะได้รับผลกระทบจากความแตกต่างของแรงดัน ความต้านทานด้านปลายน้ำ ขนาดท่อ และโครงร่างของระบบ ไม่ควรสันนิษฐานว่าทั้งสองช่องจะได้รับกระแสเท่ากัน
คำถามที่ 4: ข้อมูลใดบ้างที่จำเป็นในการเลือกบอลวาล์วสามทาง
ระบุขนาดวาล์ว ตัวกลางในการทำงาน ความดัน อุณหภูมิ มาตรฐานการเชื่อมต่อ วัสดุตัวถังและซีล รูปแบบการไหลที่ต้องการ และวิธีการใช้งาน สำหรับระบบอัตโนมัติ ควรยืนยันประเภทแอคชูเอเตอร์และแรงบิดในการทำงานที่ต้องการด้วย
Q5: Three Way Ball Valve T Port ใช้ทำอะไร?
A บอลวาล์วสามทางทีพอร์ตใช้เมื่อระบบท่อต้องการเส้นทางการไหลหลายเส้นทางผ่านพอร์ตที่เชื่อมต่อสามพอร์ต ฟังก์ชันการไหลจริงขึ้นอยู่กับรูปทรงของพอร์ตภายใน ตำแหน่งลูกบอล และการจัดเรียงท่อ ดังนั้นควรยืนยันรูปแบบการไหลที่ต้องการก่อนสั่งซื้อ
Q6: สามารถตรวจสอบวัสดุวาล์วก่อนจัดส่งได้หรือไม่?
ใช่. สามารถจัดเตรียมการตรวจสอบและการตรวจสอบวัสดุได้ตามการกำหนดค่าผลิตภัณฑ์และข้อกำหนดในการสั่งซื้อ นอกจากนี้ยังสามารถจัดเตรียมเอกสารวัสดุหรือบันทึกการตรวจสอบได้ตามที่ระบุไว้
