บอลวาล์วสามทาง

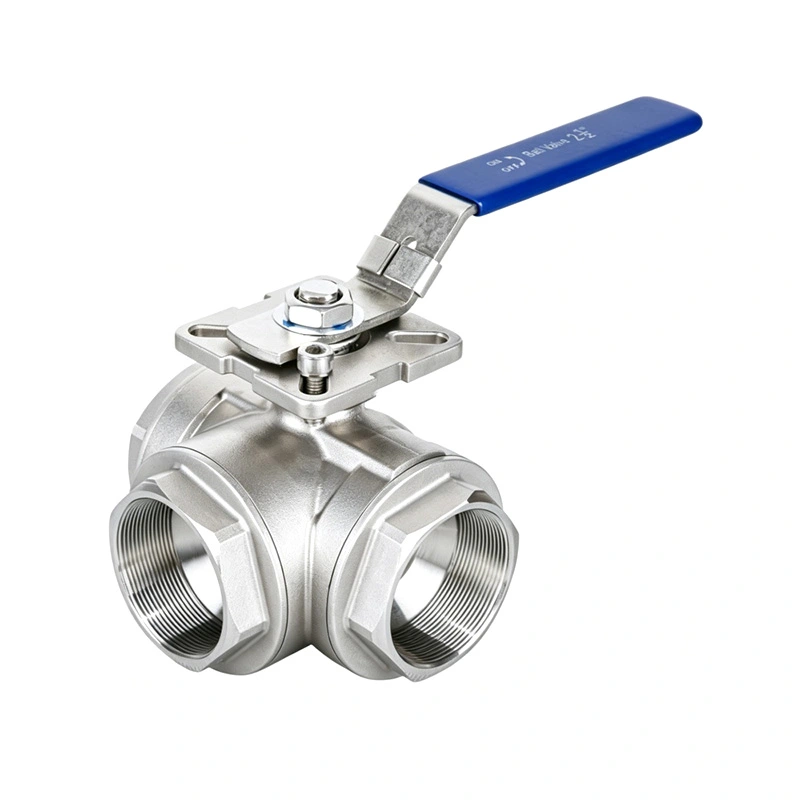

บอลวาล์วสามทาง พอร์ต L
พอร์ต L บอลวาล์วสามทาง Shangtai ทำจากสแตนเลส 304/316 เพื่อการควบคุมการไหลทิศทางที่เชื่อถือได้ ด้ายที่มีความแม่นยำ, QC ที่เข้มงวด, การผลิตที่ได้รับการรับรอง ISO9001 และ CE และการสนับสนุนที่รวดเร็วจากโรงงาน Wenzhou ของเรา
พอร์ต L ของบอลวาล์วสามทางนี้มีปลายเชื่อมชนเพิ่มเติมสำหรับท่อหุ้มฉนวน การติดตั้งแบบฝัง และ รูปแบบการวางท่อที่ต้องการระยะการเชื่อมเพิ่มเติม ส่วนปลายที่ขยายออกทำให้มีพื้นที่ทำงานมากขึ้นในระหว่างนี้ การเชื่อมท่อและช่วยป้องกันความร้อนจากการเชื่อมจากส่วนประกอบภายในของวาล์วเมื่อติดตั้งอย่างเหมาะสม มีการปฏิบัติตามขั้นตอน
ตัวเครื่องแบบ 3 ชิ้นช่วยให้สามารถเข้าถึงส่วนประกอบภายในเพื่อตรวจสอบ เปลี่ยนซีล และบำรุงรักษาภายหลัง ท่อถูกแยกออกและถูกลดแรงดัน เส้นทางการไหลของพอร์ต L เหมาะสำหรับการเปลี่ยนเส้นทางหรือการสลับที่เข้ากันได้ สื่อระหว่างสาขาท่อต่างๆ วาล์วสามารถใช้ในปิโตรเคมี น้ำมันและก๊าซ พลังงานความร้อน และ ระบบบำบัดน้ำที่มีการกำหนดค่าการปิดผนึกที่เลือกตามสื่อการทำงาน ความดัน และ อุณหภูมิ
ขนาดหลัก
| ขนาด | 1/4"-6" |
| คลาสความดัน | ซีแอล150 |
| ปลายเชื่อมชน | ASME B16.25 |
| แรงดันสูงสุด | 285PSI |
| มาตรฐานการออกแบบและการผลิต | ASME B16.34 |
| การทดสอบและตรวจสอบ | API598 |
| การให้คะแนนความดัน-อุณหภูมิ | ASME B16.34 |
| ช่วงอุณหภูมิ | -25°C~150°C |
| วัสดุตัวเครื่อง | ASTM A351 CF8M (316) |
| วัสดุลูก | มาตรฐาน ASTM A182 F316 |
| วัสดุก้าน | มาตรฐาน ASTM A182 F316 |
| วัสดุที่นั่ง | RPTFE(PTFE+15%fv) |
| ตัวเลือก | มีวัสดุอื่น ๆ ตามคำขอ |

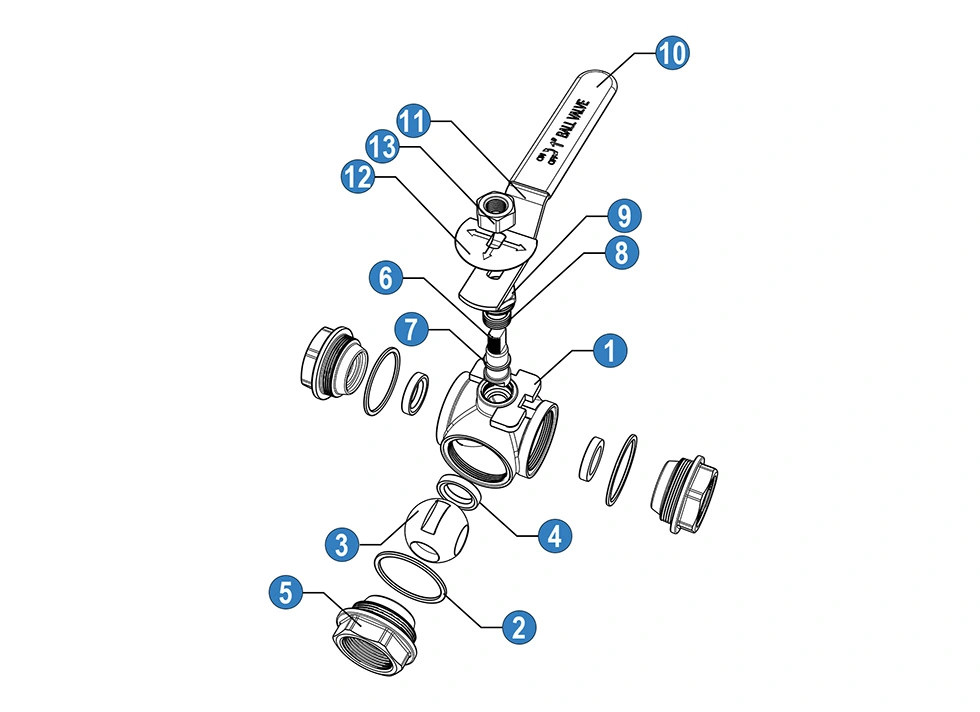

| เลขที่ | ชื่อ | วัสดุ(*ไม่มี/ข) | ||
| 1 | ร่างกาย | WCB | ซีเอฟ8 | CF8M |
| 2 | ปะเก็น | ไฟเบอร์ | ||
| 3 | ลูกบอล | 304 | 304 | 304 |
| 4 | ที่นั่ง | PTFE/RPTFE/PPL | ||
| 5 | ฝากระโปรง | WCB | ซีเอฟ8 | CF8M |
| 6 | ก้าน | 304 | 304 | 304 |
| 7 | แหวนรองก้าน | PTFE/PTFE.25% ใยแก้ว | ||
| 8 | การบรรจุ | ไฟเบอร์ | ||
| 9 | ต่อม | 304 | ||
| 10 | ปลอกแฮนด์ | พีวีซี | ||
| 11 | รับมือ | 201 | ||
| 12 | มงกุฎเครื่องซักผ้า | 304 | ||
| 13 | นัท | 304 | ||
* N: ปลายเกลียวตาม ANSI B 2.1 NPT
* B: ปลายเกลียวตาม BS21 BSP

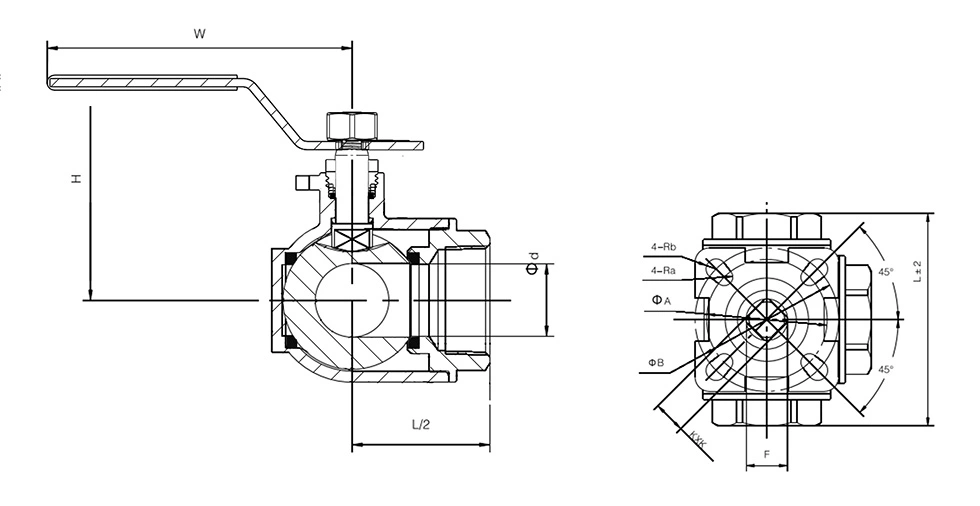

| ขนาด | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| d | 10 | 10 | 10 | 15 | 18 | 25 | 32 | 40 |
| L | 72 | 72 | 72 | 83 | 91 | 117 | 136 | 146 |
| H | 62 | 62 | 62 | 68 | 77 | 92 | 105 | 118 |
| W | 100 | 100 | 120 | 120 | 140 | 150 | 180 | 180 |
| A | 36 | 36 | 36 | 36 | 42 | 42 | 50 | 50 |
| B | 42 | 42 | 42 | 42 | 50 | 50 | 70 | 70 |
| รา | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 |
| รบี | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 4.5 | 4.5 |
| F | 12 | 12 | 12 | 12 | 12 | 14 | 18 | 18 |
| เคเอ็กซ์เค | 9×9 | 9×9 | 9×9 | 9×9 | 9×9 | 11×11 | 14×14 | 14×14 |
| ISO5011 | F03 | F03 | F03-F04 | F03-F04 | F04-F05 | F04-F05 | F05-F07 | F05-F07 |
ข้อดีของผลิตภัณฑ์
เส้นทางการไหลของพอร์ต L สำหรับการควบคุมการไหลแบบสามทาง
ที่บอลวาล์วสามทาง พอร์ต Lใช้การกำหนดค่าการไหลของพอร์ต L สำหรับการสลับหรือเปลี่ยนเส้นทาง สื่อที่เข้ากันได้ระหว่างสาขาไปป์ไลน์ที่เชื่อมต่อ ควรเลือกเส้นทางการไหลตามความต้องการ การจัดวางท่อและฟังก์ชันการทำงาน ทำให้การกำหนดค่านี้เหมาะสำหรับการใช้งานที่มีทิศทาง จำเป็นต้องมีการควบคุมการไหล
การออกแบบปลายเชื่อมชนแบบขยาย
ปลายเชื่อมชนที่ขยายเพิ่มให้ระยะการเชื่อมเพิ่มเติมระหว่างตัววาล์วและท่อ นี้ การกำหนดค่ามีประโยชน์สำหรับท่อหุ้มฉนวน การติดตั้งแบบฝัง และโครงร่างการวางท่อที่มีระยะห่างเพิ่มเติม จำเป็นรอบวาล์ว ควรปฏิบัติตามขั้นตอนการเชื่อมที่เหมาะสมเพื่อควบคุมความร้อนเข้าและป้องกัน ส่วนประกอบภายในของวาล์ว
โครงสร้างสามชิ้นเพื่อการบำรุงรักษา
ตัวเครื่องสามชิ้นทำให้สามารถเปิดวาล์วเพื่อตรวจสอบและเปลี่ยนส่วนประกอบภายในที่สามารถซ่อมบำรุงได้ หลังจากท่อถูกแยกและคลายแรงดันแล้ว โครงสร้างนี้ช่วยลดความยุ่งยากในการบำรุงรักษาเมื่อเป็นระยะ จำเป็นต้องมีการตรวจสอบลูกบอล ที่นั่ง หรือซีล
การตรวจสอบคุณภาพ
1. การตรวจสอบวัตถุดิบ
วัสดุสแตนเลสสามารถตรวจสอบได้โดย PMI และขั้นตอนการตรวจสอบวัสดุที่เกี่ยวข้องตาม ข้อกำหนดการสั่งซื้อที่เกี่ยวข้อง สามารถรักษาการระบุวัสดุและเอกสารประกอบสำหรับการกำหนดค่าได้ จำเป็นต้องมีการตรวจสอบย้อนกลับ
2. การตรวจสอบมิติปลายเชื่อม
มีการตรวจสอบส่วนปลายเชื่อมแบบขยายเพื่อดูขนาดที่สำคัญ เช่น ความยาวปลาย รูปทรงมุมเอียง ความหนาของผนัง และ การจัดตำแหน่ง การตรวจสอบเหล่านี้ช่วยให้แน่ใจว่าขนาดวาล์วเข้ากันได้กับการเชื่อมต่อท่อที่ระบุ
3. การทดสอบอุทกสถิตและการปิดผนึก
การทดสอบวาล์วรวมถึงการทดสอบเปลือกอุทกสถิตและการทดสอบประสิทธิภาพการปิดผนึกตามที่เกี่ยวข้อง ข้อกำหนดการตรวจสอบ เงื่อนไขการทดสอบและเกณฑ์การยอมรับควรได้รับการยืนยันตามวาล์ว ข้อกำหนดและมาตรฐานที่ใช้บังคับ
4. การตรวจสอบขั้นสุดท้าย
ก่อนบรรจุภัณฑ์ จะมีการตรวจสอบวาล์วที่เสร็จแล้วเพื่อดูลักษณะ การประกอบตัวถัง สภาพการเชื่อม และการทำงาน ฟังก์ชั่น สามารถตรวจสอบการระบุผลิตภัณฑ์และเอกสารที่จำเป็นโดยเทียบกับข้อกำหนดเฉพาะของคำสั่งซื้อได้
บรรจุภัณฑ์
วาล์วถูกจัดเตรียมเพื่อการส่งออกโดยมีบรรจุภัณฑ์ป้องกันที่เหมาะสมกับขนาดวาล์วและ วิธีจัดส่ง. กล่องลูกฟูกและกล่องไม้อัดสามารถใช้เพื่อปกป้องตัววาล์วและปลายเชื่อมที่ขยายออกได้ จากการกระแทก การบีบอัด และความเสียหายในการจัดการ ปลายเชื่อมได้รับการป้องกันแยกต่างหากเพื่อช่วยป้องกันความเสียหายต่อ พื้นผิวเอียงระหว่างการขนส่ง
คำถามที่พบบ่อย
1. ฟังก์ชั่นของการกำหนดค่าการไหลของพอร์ต L คืออะไร?
การกำหนดค่าพอร์ต L ใช้เพื่อสลับหรือเปลี่ยนเส้นทางการไหลระหว่างสาขาไปป์ไลน์ที่เชื่อมต่อ กระแสที่เกิดขึ้นจริง การจัดเรียงขึ้นอยู่กับการกำหนดค่าพอร์ตและรูปแบบการวางท่อที่ต้องการ ดังนั้นทิศทางการไหลจึงควรเป็น ยืนยันก่อนสั่งซื้อ
2. คุณสามารถระบุพารามิเตอร์ผลิตภัณฑ์โดยละเอียดได้หรือไม่?
ใช่. สามารถจัดเตรียมภาพวาดผลิตภัณฑ์ ข้อมูลมิติ และข้อกำหนดทางเทคนิคได้ตามวาล์ว ข้อกำหนดการกำหนดค่าและโครงการ ขนาดการเชื่อมต่อ พิกัดแรงดัน ช่วงอุณหภูมิ และวัสดุ ควรยืนยันข้อกำหนดก่อนการผลิต
3. สามารถปรับแต่งวาล์วให้เหมาะกับเงื่อนไขการบริการที่แตกต่างกันได้หรือไม่?
ใช่. การผสมวัสดุ ส่วนประกอบการปิดผนึก ขนาดที่ขยาย และรายละเอียดการกำหนดค่าอื่นๆ สามารถทำได้ พิจารณาตามข้อกำหนดของสื่อการทำงาน ความดัน อุณหภูมิ และการติดตั้ง วัสดุอื่นๆ มีให้บริการตามคำขอตามความเหมาะสม
4. ควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคา?
โปรดระบุขนาดวาล์ว อัตราแรงดัน มาตรฐานการเชื่อมต่อ อุณหภูมิการทำงาน ปานกลาง อัตราการไหล ข้อกำหนดในการจัดเตรียมและตัวกระตุ้นหากจำเป็นต้องมีระบบอัตโนมัติ แบบท่อหรือข้อมูลการใช้งานก็สามารถทำได้เช่นกัน ช่วยยืนยันการกำหนดค่าที่เหมาะสม
5. ฉันสามารถเยี่ยมชมโรงงานเซี่ยงไฮ้ได้หรือไม่?
สามารถนัดเยี่ยมชมโรงงานได้ที่โรงงานผลิตเหวินโจว ผู้เข้าชมสามารถพูดคุยเกี่ยวกับวาล์ว ข้อกำหนด ข้อกำหนดการผลิต และเงื่อนไขการใช้งานกับทีมเทคนิคหรือฝ่ายขายที่เกี่ยวข้อง
