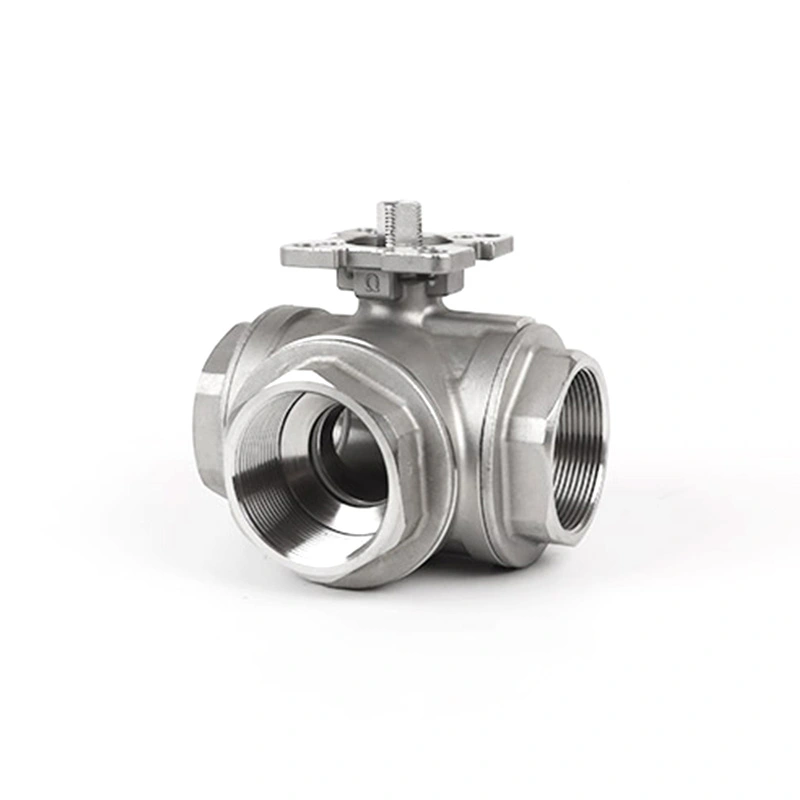

บอลวาล์วสามทางพร้อมพอร์ต T แผ่นยึดโดยตรง ISO 5211

บอลวาล์วสามทาง Shangtai พร้อมพอร์ต T แผ่นยึดโดยตรง ISO 5211 ถูกสร้างขึ้นเพื่อการควบคุมการไหลที่ยืดหยุ่นในระบบท่ออุตสาหกรรม การออกแบบ T-port รองรับการผสม การเปลี่ยนทิศทาง และการกระจายการไหลแบบหลายทิศทาง ในขณะที่แผ่นยึด ISO 5211 ช่วยให้การติดตั้งแอคชูเอเตอร์รวดเร็วและเสถียร

ในฐานะผู้ผลิตวาล์วแหล่งที่มาในเหวินโจว ประเทศจีน Shangtai นำเสนอราคาที่แข่งขันได้จากโรงงานโดยตรง กำลังการผลิตที่เชื่อถือได้ และได้รับการยอมรับอย่างแข็งแกร่งในตลาดวาล์วของจีน โรงงานของเราอยู่ห่างจากสนามบินเพียง 10 นาที ทำให้การเยี่ยมชมและตรวจสอบสะดวก

แนะนำผลิตภัณฑ์

บอลวาล์วสามทางพอร์ต T นี้เหมาะสำหรับการใช้งานที่วาล์วหนึ่งต้องควบคุมทิศทางการไหลหลายทิศทาง เมื่อเปรียบเทียบกับวาล์วสองทางมาตรฐาน จะช่วยลดความซับซ้อนในการวางท่อ ลดพื้นที่ในการติดตั้ง และปรับปรุงประสิทธิภาพการควบคุมระบบ

ขนาดหลัก

ข้อดีที่สำคัญ ได้แก่ :

การออกแบบโฟลว์ T-port สำหรับการผสม การเปลี่ยนทิศทาง หรือการกระจายสื่อ

แผ่นยึดโดยตรง ISO 5211 สำหรับการเชื่อมต่อตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้า

ไม่จำเป็นต้องมีตัวยึดเพิ่มเติม ช่วยลดความสูงในการติดตั้งและปรับปรุงการจัดตำแหน่งแอคชูเอเตอร์

ปลายเกลียวที่แม่นยำเพื่อการประกอบที่ราบรื่นและการเชื่อมต่อท่อที่ปลอดภัย

ประสิทธิภาพการปิดผนึกที่มั่นคงเพื่อการทำงานรายวันที่เชื่อถือได้

การสนับสนุน OEM/ODM ได้รับการสนับสนุนจากความสามารถในการพัฒนาแม่พิมพ์ของ Shangtai

ภาพวาดพารามิเตอร์ผลิตภัณฑ์มีไว้สำหรับการยืนยันขนาด การจับคู่โครงการ และการประเมินทางเทคนิค

กระบวนการควบคุมคุณภาพ

Shangtai ปฏิบัติตามระบบการตรวจสอบที่ได้มาตรฐานซึ่งครอบคลุม IQC, IPQC, FQC และ OQC เพื่อรักษาคุณภาพภายใต้การควบคุมตั้งแต่วัสดุจนถึงการจัดส่ง

IQC - การควบคุมคุณภาพที่เข้ามา

มีการตรวจสอบวัตถุดิบก่อนการผลิต อุปกรณ์ทดสอบวัสดุรองรับการตรวจสอบวัสดุที่ไซต์งาน

IPQC - การควบคุมคุณภาพในกระบวนการ

ในระหว่างการตัดเฉือนและการประกอบ จะมีการตรวจสอบขนาดหลัก ความแม่นยำของเกลียว ผิวสำเร็จ และขนาดแผ่น ISO 5211

FQC - การควบคุมคุณภาพขั้นสุดท้าย

วาล์วสำเร็จรูปได้รับการทดสอบรูปลักษณ์ การทำงาน ประสิทธิภาพการปิดผนึก และความน่าเชื่อถือของแรงดันตามความต้องการในการสั่งซื้อ

OQC - การควบคุมคุณภาพขาออก

ก่อนจัดส่ง จะมีการตรวจสอบบรรจุภัณฑ์ เครื่องหมาย ปริมาณ และเอกสารเพื่อให้แน่ใจว่าสินค้าพร้อมสำหรับการขนส่งอย่างปลอดภัย

คำถามที่พบบ่อย

คำถามที่ 1: T-port ball กำหนดทิศทางการไหลได้อย่างไร?

เส้นทางการไหลถูกกำหนดโดยการจัดเรียงพอร์ตภายในและตำแหน่งการหมุนของลูกบอล ก่อนการติดตั้ง ควรยืนยันการเชื่อมต่อที่จำเป็นระหว่างพอร์ตไปป์ไลน์ทั้งสามพอร์ตเพื่อให้ตำแหน่งที่จับวาล์วหรือแอคชูเอเตอร์สอดคล้องกับเส้นทางการไหลที่ต้องการ

คำถามที่ 2: วาล์ว T-port สามารถใช้ทั้งการผสมและการเปลี่ยนทิศทางได้หรือไม่

ใช่ การกำหนดค่า T-port สามารถใช้สำหรับการจัดเตรียมการไหลสามทางที่แตกต่างกัน ไม่ว่าจะเหมาะสมสำหรับการผสม การผัน หรือการกระจาย ขึ้นอยู่กับรูปทรงของพอร์ต สภาวะแรงดัน และโครงร่างท่อ ควรระบุรูปแบบการไหลที่ต้องการเมื่อสั่งซื้อ

คำถามที่ 3: แอคชูเอเตอร์จำเป็นต้องตรงกับแรงบิดของวาล์วหรือไม่?

ใช่. แอคชูเอเตอร์ควรให้แรงบิดเพียงพอสำหรับวาล์วภายใต้สภาวะการทำงานจริง ควรพิจารณาขนาดวาล์ว วัสดุบ่าวาล์ว แรงดันใช้งาน ปานกลาง และความถี่ในการทำงานเมื่อเลือกแอคชูเอเตอร์แบบนิวแมติกหรือไฟฟ้า

Q4: สิ่งที่ควรพิจารณาเมื่อเลือกบ่าวาล์ว?

ควรเลือกวัสดุที่นั่งตามสื่อการทำงาน อุณหภูมิ ความดัน และประสิทธิภาพการปิดผนึกที่ต้องการ ความเข้ากันได้ทางเคมีมีความสำคัญอย่างยิ่งเมื่อใช้วาล์วกับของเหลวที่มีฤทธิ์กัดกร่อนหรือในกระบวนการ

คำถามที่ 5: วาล์วประเภทนี้สามารถใช้กับทางไถลหรือท่อร่วมได้หรือไม่?

ใช่. การกำหนดค่าสามทางสามารถใช้กับรางเลื่อนของกระบวนการ ท่อร่วม และชุดท่อขนาดกะทัดรัด โดยที่วาล์วตัวหนึ่งจำเป็นต้องควบคุมการไหลระหว่างหลายกิ่ง ควรพิจารณาพื้นที่ว่าง การวางแนวพอร์ต และตำแหน่งแอคชูเอเตอร์ในระหว่างการออกแบบระบบ

Q6: จะเกิดอะไรขึ้นหากความดันไปป์ไลน์ระหว่างสามพอร์ตแตกต่างกัน?

สภาวะความดันที่แตกต่างกันอาจส่งผลต่อทิศทางการไหล อัตราการไหล และแรงที่จำเป็นในการใช้งานวาล์ว ดังนั้นควรเลือกการกำหนดค่าวาล์วตามเงื่อนไขแรงดันจริงที่แต่ละพอร์ตที่เชื่อมต่อ แทนที่จะเลือกตามขนาดท่อที่ระบุเท่านั้น

คำถามที่ 7: บอลวาล์วสามทางที่มีพอร์ต T แผ่นยึดโดยตรง ISO 5211 คืออะไร

A บอลวาล์วสามทางพร้อมพอร์ต T แผ่นยึดโดยตรง ISO 5211เป็นวาล์วสามทางที่รวมการกำหนดค่าบอล T-port เข้ากับอินเทอร์เฟซการติดตั้งแอคชูเอเตอร์ ISO 5211 มีไว้สำหรับระบบที่ต้องการการควบคุมการไหลระหว่างการเชื่อมต่อไปป์ไลน์สามจุด และสามารถกำหนดค่าสำหรับการดำเนินการด้วยตนเองหรืออัตโนมัติ
