ข้อมูลเชิงลึกด้านเทคนิค: บอลวาล์วแพลตฟอร์มสูง 2 ชิ้น WOG 2000 - คุณสมบัติการออกแบบและสภาพแวดล้อมการใช้งาน

ท่อส่งแรงดันปานกลางของสถานีควบคุมแรงดันแก๊สในเมืองทำงานที่แรงดันการออกแบบ 4.0 MPa ระบบต้องการการผสานรวมกับระบบ SCADA สำหรับการจัดส่งระยะไกลและการปิดเครื่องฉุกเฉิน วาล์วต้องจัดให้มีการรั่วไหลจากภายนอกเป็นศูนย์ มีช่วงระยะเวลาที่ไม่ต้องบำรุงรักษานาน และรองรับการให้บริการแบบอินไลน์เพื่อหลีกเลี่ยงการรบกวนการจ่ายก๊าซไปยังเขต

บอลวาล์วแบบแพลตฟอร์มสูง 2000 WOG 2 ชิ้นใน CF8 (สแตนเลส 304) พร้อมปลายเกลียว NPT และเบาะนั่งเสริม RPTFE ได้รับเลือกให้ติดตั้งพร้อมกับแอคทูเอเตอร์ไฟฟ้าป้องกันการระเบิดแบบติดตั้งโดยตรง อัตราแรงดันของวาล์วสูงกว่าแรงดันใช้งานจริงมาก

• ตัววาล์วและซีลทำงานภายใต้สภาวะความเครียดต่ำในระยะยาว ซึ่งช่วยลดการคืบของซีลได้อย่างมาก อายุการใช้งานจะขยายออกไปมากกว่า50%เปรียบเทียบกับบอลวาล์ว PN40 มาตรฐาน

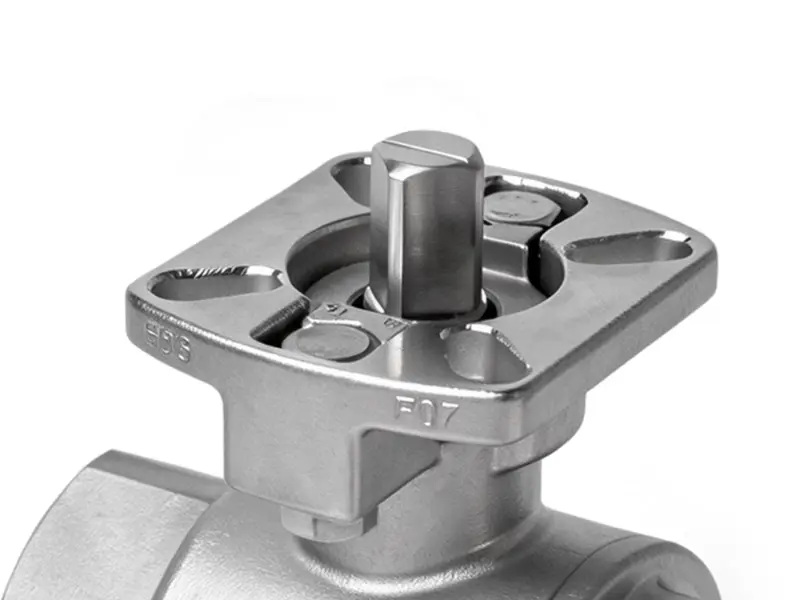

• แพลตฟอร์มสูงมาตรฐาน ISO 5211 ช่วยให้สามารถติดตั้งแอคชูเอเตอร์ได้โดยตรงโดยไม่ต้องใช้ขายึดอะแดปเตอร์ ซึ่งช่วยลดเวลาในการติดตั้งลง30%และรับประกันความร่วมแกนที่สูงขึ้นเพื่อความแม่นยำในการควบคุมระยะไกลที่เสถียร

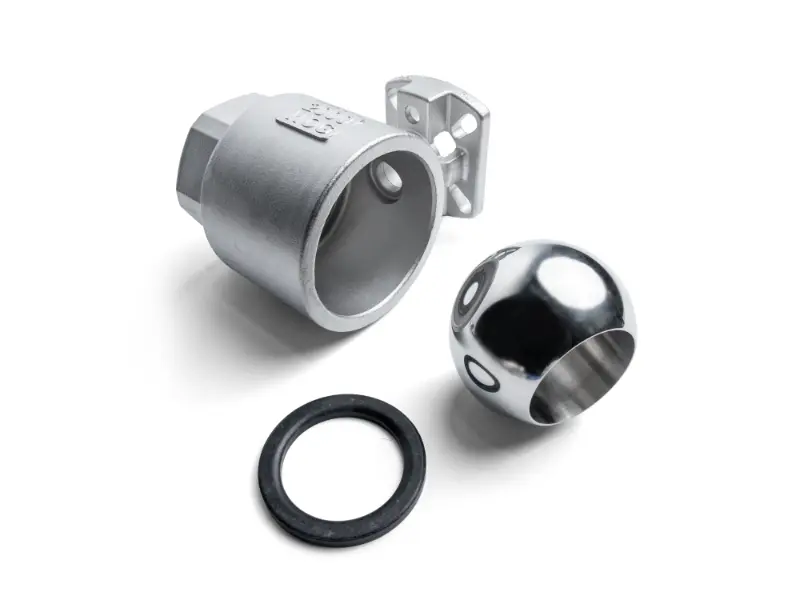

• การออกแบบตัวเครื่องแบบแยกส่วน 2 ชิ้นรองรับการถอดแยกชิ้นส่วนและการเปลี่ยนซีลในสายการผลิตโดยไม่ต้องตัดท่อ ช่วยลดเวลาหยุดทำงานของการบำรุงรักษาในเขตพื้นที่โดย70%.
• โครงสร้างการซีลแบบลูกบอลลอยน้ำแบบสองทิศทางช่วยลดการรั่วไหลจากภายนอก ทำให้มั่นใจได้ถึงการส่งผ่านก๊าซที่ปลอดภัย และเป็นไปตามข้อกำหนดการออกแบบก๊าซในเมือง

สาขาแรงดันสูงของระบบน้ำหล่อเย็นหมุนเวียนในโรงกลั่นขนาดใหญ่ทำงานที่ 2.5 MPa โดยมีค้อนน้ำกระแทกเป็นระยะๆ ในท่อ บอลวาล์ว PN25 มาตรฐานดั้งเดิมประสบปัญหาการรั่วไหลของบ่าบ่อยครั้งและการเสียรูปของร่างกาย และจำเป็นต้องตัดท่อเพื่อการบำรุงรักษา ซึ่งทำให้เกิดการหยุดการผลิต

แทนที่ด้วยบอลวาล์วแพลตฟอร์มสูง 2 ชิ้น WOG 2000 WOG ที่ทำจากเหล็กคาร์บอน WCB ซึ่งมีเส้นทางการไหลของพอร์ตแบบเต็มและจับคู่กับแอคทูเอเตอร์แบบนิวแมติกสำหรับการควบคุมเปิด/ปิดที่ตั้งโปรแกรมไว้

• ตัววาล์วสำหรับงานหนัก 2000 WOG มีความต้านทานค้อนน้ำที่เหนือกว่าวาล์ว PN25 มาตรฐานมาก โดยทนทานต่อค้อนน้ำทันทีสูงถึง10 เมกะปาสคาลไม่มีการเสียรูปของร่างกายหรือความล้มเหลวของซีล
• การออกแบบพอร์ตแบบเต็มทำให้เกิดการสูญเสียแรงดันน้อยกว่า0.03 เมกะปาสคาลช่วยลดภาระของปั๊มหมุนเวียนด้วย5%และประหยัดพลังงานในระยะยาวได้อย่างโดดเด่น
• แอคชูเอเตอร์แบบนิวแมติกที่ติดตั้งโดยตรงบนแท่นสูงตอบสนองในเวลาน้อยกว่า1 วินาทีเหมาะสำหรับการสลับโปรแกรมบ่อยครั้ง
• ตัววาล์วแบบ 2 ชิ้นช่วยให้สามารถถอดแยกชิ้นส่วนได้อย่างรวดเร็วเพื่อทำความสะอาดตะกรันและเศษซากจากแกนลูกปืน เพิ่มประสิทธิภาพการบำรุงรักษาเป็นสองเท่าโดยไม่ต้องตัดท่อหรือปิดการผลิต

เครื่องทำน้ำเย็นแบบสกรูในอาคารเชิงพาณิชย์ขนาดใหญ่ใช้สารทำความเย็น R134a โดยสายหลักทำงานที่ 1.8 MPa วาล์วจะต้องมีประสิทธิภาพการซีลที่ดีเยี่ยมเพื่อป้องกันการรั่วไหลของสารทำความเย็น และเข้ากันได้กับแอคทูเอเตอร์ไฟฟ้าสำหรับการควบคุมกลุ่มผ่านระบบอัตโนมัติของอาคาร (BAS)

บอลวาล์วแบบยกพื้นสูง WOG 2000 ชิ้น ทำจากสเตนเลส CF8 พร้อมที่นั่งปิดผนึกสารทำความเย็นแบบพิเศษและแอคทูเอเตอร์ไฟฟ้าขนาดกะทัดรัดแบบติดตั้งโดยตรง

• ตัววาล์วแรงดันสูงพร้อมการปิดผนึกที่แม่นยำทำให้สารทำความเย็นรั่วไหลเป็นศูนย์ ขจัดการสูญเสียความสามารถในการทำความเย็นและปัญหาการปล่อยมลพิษต่อสิ่งแวดล้อม
• อินเทอร์เฟซแพลตฟอร์มสูงมาตรฐาน ISO 5211 ช่วยเพิ่มประสิทธิภาพการประกอบชุดเครื่องทำความเย็นด้วย30%. แอคชูเอเตอร์สามารถใช้แทนกันได้ทั่วโลกโดยไม่ต้องใช้อะแดปเตอร์แบบกำหนดเอง เพื่อการเปลี่ยนหลังการขายที่ง่ายขึ้น
• โครงสร้าง 2 ชิ้นอำนวยความสะดวกในการถอดแยกชิ้นส่วนและการบำรุงรักษาระหว่างการยกเครื่องเครื่องทำความเย็นครั้งใหญ่ โดยไม่สร้างความเสียหายต่อการเชื่อมท่อ ลดต้นทุนการบำรุงรักษาโดย40%.
• แรงดันใช้งานที่ต่ำกว่าระดับที่กำหนดมากจะทำให้การเสื่อมสภาพของซีลช้าลงอย่างมาก ส่งผลให้ระยะเวลาที่ไม่ต้องบำรุงรักษายาวนานขึ้น3 ปี.

สายส่งวัตถุดิบลดแรงตึงผิวในโรงงานเคมีรายวันทำงานที่ 1.6 MPa โดยมีตัวกลางที่มีฤทธิ์กัดกร่อนเล็กน้อย วาล์วต้องรองรับการควบคุมระยะไกล ถอดประกอบและทำความสะอาดได้ง่าย และตรงตามข้อกำหนดด้านสุขอนามัยสำหรับการเปลี่ยนแบทช์

บอลวาล์วแบบแพลตฟอร์มสูง 2000 WOG 2 ชิ้นทำจาก CF8M (สแตนเลส 316) พร้อมการออกแบบพอร์ตแบบเต็ม ที่นั่ง PTFE และแอคทูเอเตอร์นิวแมติกป้องกันการระเบิด

• ตัวเครื่องสแตนเลส 316 ทนทานต่อการกัดกร่อนเล็กน้อย การออกแบบพอร์ตแบบเต็มไม่มีจุดตายในการไหล ลดการสะสมและการเสื่อมสภาพของวัสดุ เพื่อตอบสนองข้อกำหนดด้านสุขอนามัยในการผลิตสารเคมีในแต่ละวัน
• การทำงานที่มีความเครียดต่ำในระยะยาวภายใต้สภาวะที่ลดลงช่วยลดความเสี่ยงในการซึมผ่านของตัวกลางและการปนเปื้อนข้ามระหว่างการเปลี่ยนแบทช์
• แอคชูเอเตอร์นิวแมติกป้องกันการระเบิดที่ติดตั้งโดยตรงบนแพลตฟอร์ม ISO สูง ตรงตามข้อกำหนดการป้องกันการระเบิดของโรงงานเคมีโดยตรง โดยไม่ต้องดัดแปลงเพิ่มเติม
• การออกแบบแบบแยกส่วน 2 ชิ้นช่วยให้สามารถถอดชิ้นส่วนได้อย่างรวดเร็วเพื่อทำความสะอาดภายในและฆ่าเชื้อ ลดเวลาในการทำความสะอาดแบบเปลี่ยนแบทช์ได้60%.

ระบบ Clean-in-Place (CIP) อุณหภูมิสูงในโรงงานผลิตเครื่องดื่มทำงานที่ 3.0 MPa พร้อมด้วยสารทำความสะอาดที่เป็นด่าง 80°C วาล์วต้องทนต่ออุณหภูมิและการกัดกร่อน มีการปิดผนึกที่เชื่อถือได้ รองรับการควบคุมโปรแกรมอัตโนมัติ และปฏิบัติตามมาตรฐาน GMP อาหาร

บอลวาล์วแบบยกพื้นสูง 2000 WOG เกรดอาหาร 2 ชิ้นทำจากสแตนเลส CF8 พอดีกับเบาะนั่งอุณหภูมิสูงเสริมแรง RPTFE และแอคทูเอเตอร์นิวแมติกส์สุขาภิบาลแบบติดตั้งโดยตรง

• แรงดันใช้งาน 3.0 MPa ต่ำกว่าพิกัดที่กำหนด 2000 WOG มาก ทำให้สำรองแรงดันได้เพียงพอแม้ในอุณหภูมิที่สูงขึ้น โดยไม่มีความเสี่ยงที่ซีลจะเสียหายหรือเสียรูป
• ที่นั่งเสริมแรง RPTFE ให้อุณหภูมิและความทนทานต่อสารเคมีที่เหนือกว่า โดยมีอายุการใช้งานเป็นสองเท่าของที่นั่ง PTFE มาตรฐาน ทนทานต่อการทำความสะอาดอย่างต่อเนื่องด้วยน้ำยาทำความสะอาดที่อุณหภูมิสูง
• การออกแบบแบบติดตั้งบนแท่นสูงโดยตรงไม่ก่อให้เกิดจุดบอดด้านสุขอนามัยที่ส่วนต่อประสานวาล์วแอคชูเอเตอร์ ทำความสะอาดและฆ่าเชื้อได้ง่าย สอดคล้องกับข้อกำหนดการรับรอง GMP ของอุตสาหกรรมอาหารโดยสมบูรณ์
• ตัววาล์วแบบ 2 ชิ้นช่วยให้สามารถถอดแยกชิ้นส่วนได้อย่างรวดเร็วเพื่อการตรวจสอบความสะอาดภายในโดยไม่ต้องถอดท่อทั้งหมด ทำให้การตรวจสอบและบำรุงรักษาตามปกติทำได้ง่ายขึ้น
