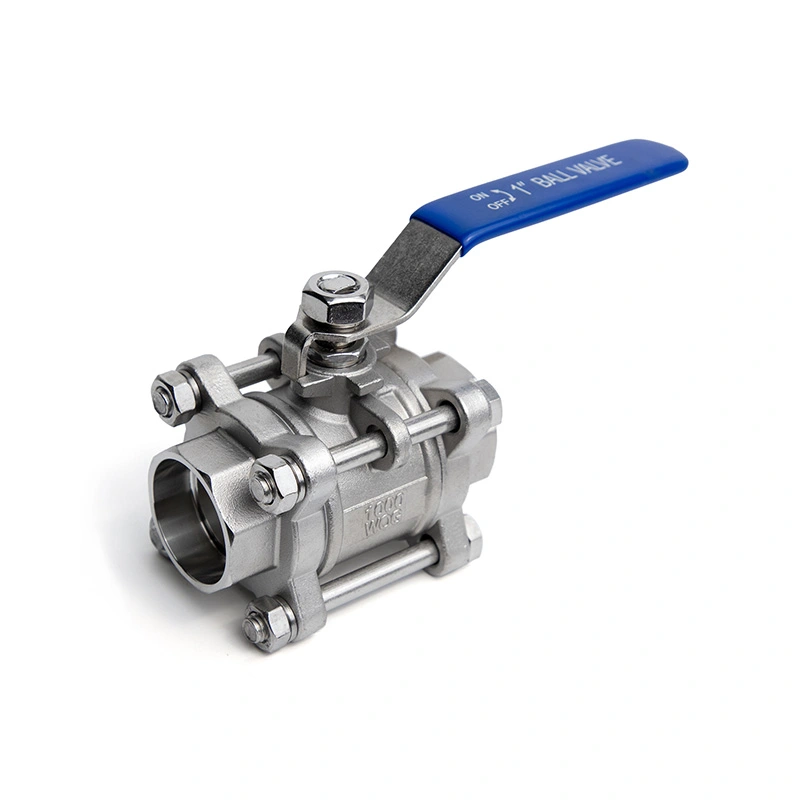

3PC ซ็อกเก็ตเชื่อมสิ้นสุดบอลวาล์วสแตนเลส

บอลวาล์วสแตนเลสสตีลปลายเชื่อมซ็อกเก็ต 3PC รวมตัวเรือนสแตนเลสสามชิ้นเข้ากับปลายเชื่อมซ็อกเก็ตเพื่อการเชื่อมต่อท่อแบบถาวรขนาดกะทัดรัด โครงสร้างแบบแยกส่วนทำให้สามารถเข้าถึงซีลภายในและส่วนประกอบอื่นๆ ที่สามารถซ่อมบำรุงได้ หลังจากที่วาล์วถูกแยกออกและลดแรงดันแล้ว ช่องทางไหลแบบเต็มพอร์ตรองรับความต้านทานการไหลต่ำ ในขณะที่การออกแบบแบบลูกบอลและที่นั่งให้การปิดสองทิศทางสำหรับของเหลวที่เข้ากันได้ เหมาะสำหรับท่อแรงดันสูงในระบบน้ำมันและก๊าซ กระบวนการทางเคมี การบำบัดน้ำ และระบบอุตสาหกรรมอื่นๆ

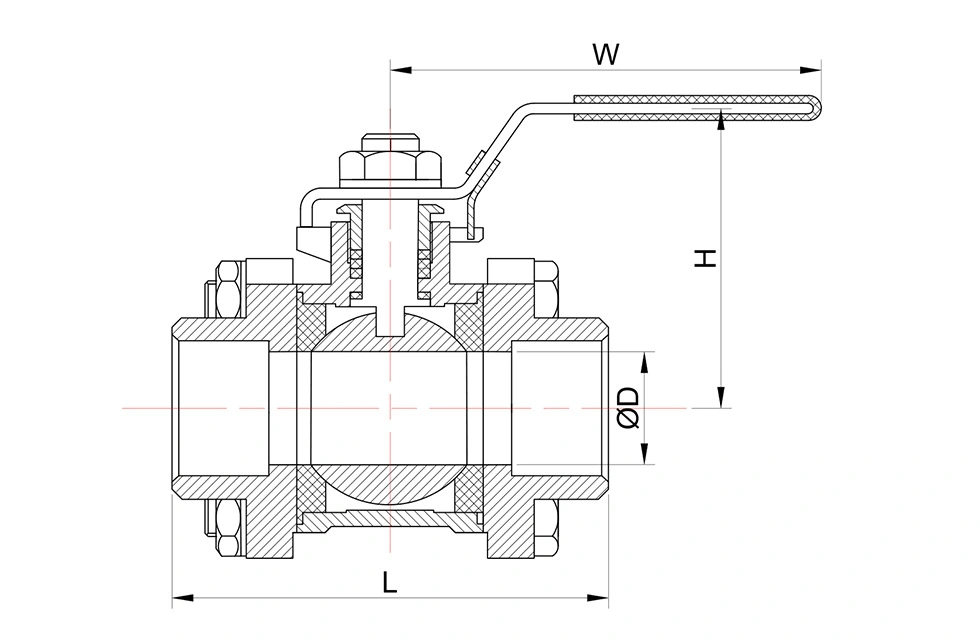

ขนาดหลัก

* N: เธรดสิ้นสุดตาม ANSl B 2.1 NPT
* B: ปลายเกลียวตาม BS21 BSP

KvVALUES

Kv (m3/h) = อัตราการไหลของน้ำมีหน่วยเป็นลูกบาศก์เมตรต่อชั่วโมง ซึ่งจะทำให้แรงดันตกคร่อมวาล์ว 1 บาร์

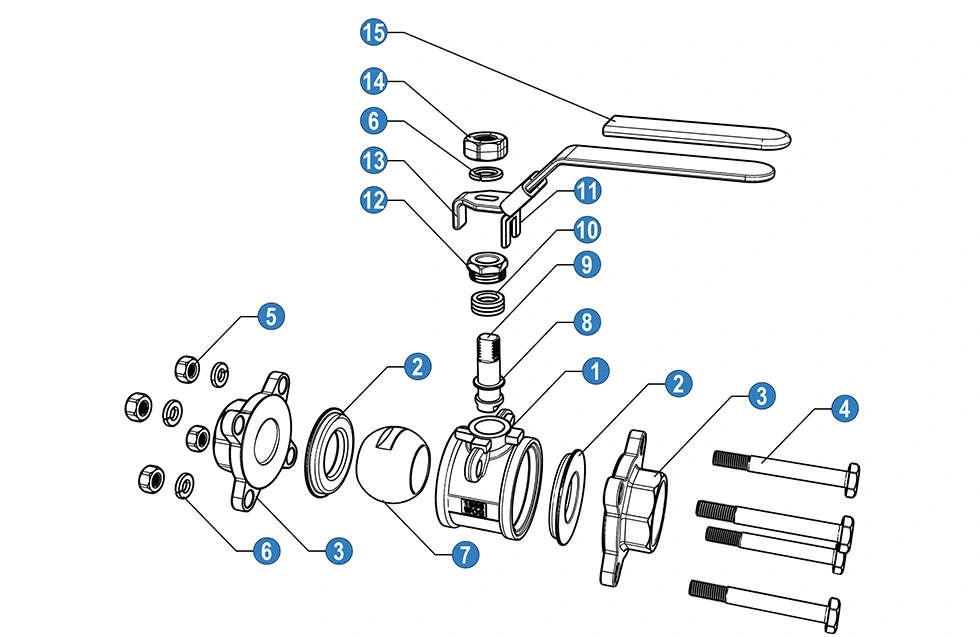

ฟังก์ชั่นวาล์วและคุณสมบัติที่สำคัญ

1. การเชื่อมต่อซ็อกเก็ตเชื่อม

ปลายเชื่อมของซ็อกเก็ตถูกกลึงตามขนาดการเชื่อมต่อที่ระบุสำหรับการติดตั้งแบบเชื่อมด้วยท่อที่เข้ากันได้ การเชื่อมต่อนี้มักใช้กับสายอุตสาหกรรมขนาดเล็กที่ต้องใช้ข้อต่อแบบท่อถึงวาล์วแบบถาวร การเชื่อมควรเป็นไปตามข้อกำหนดและขั้นตอนของท่อที่เกี่ยวข้อง

2. ตัวเครื่องสามชิ้น

ตัวสลักเกลียวสามชิ้นช่วยให้สามารถเข้าถึงส่วนประกอบภายในของวาล์วได้หลังจากที่ท่อถูกแยกออกและลดแรงดันแล้ว สามารถตรวจสอบหรือเปลี่ยนซีลและชิ้นส่วนซ่อมบำรุงอื่นๆ ได้โดยไม่ต้องเปลี่ยนชุดวาล์วทั้งหมด

3. การปิดผนึกลูกบอลและที่นั่ง

ลูกบอลหมุนไปกับเบาะนั่งเพื่อเปิดหรือปิดช่องทางการไหล วาล์วจะให้การปิดในทั้งสองทิศทางการไหลเมื่อที่นั่งและวัสดุปิดผนึกที่เลือกนั้นเหมาะสมกับเงื่อนไขการบริการ ช่องทางการไหลยังช่วยให้ของไหลไหลผ่านวาล์วได้โดยมีสิ่งกีดขวางจำกัดเมื่อเปิดเต็มที่

4. การก่อสร้างสแตนเลส

โครงสร้างเหล็กสเตนเลสมีจำหน่ายสำหรับการใช้งานที่เกี่ยวข้องกับน้ำ น้ำมัน ก๊าซ และสารเคมีที่เข้ากันได้ การเลือกใช้วัสดุควรคำนึงถึงองค์ประกอบของของเหลว ความเข้มข้น อุณหภูมิในการทำงาน ความดัน และสภาวะการกัดกร่อน

เกี่ยวกับ ซ่างไต

Shangtai ตั้งอยู่ในเมืองเหวินโจว เจ้อเจียง ประเทศจีน และผลิตวาล์วอุตสาหกรรมสำหรับตลาดภายในประเทศและส่งออก กิจกรรมการผลิตครอบคลุมถึงการตัดเฉือน การประกอบวาล์ว การทดสอบแรงดัน การตรวจสอบ และการทำเครื่องหมายผลิตภัณฑ์

ระบบการจัดการคุณภาพได้รับการรับรองมาตรฐาน ISO 9001 และมีเอกสาร CE สำหรับผลิตภัณฑ์ที่เกี่ยวข้อง การตรวจสอบอาจรวมถึงการตรวจสอบวัสดุที่เข้ามา การตรวจสอบระหว่างกระบวนการ การตรวจสอบวาล์วที่เสร็จสิ้นแล้ว และการตรวจสอบก่อนการจัดส่งตามความต้องการของคำสั่งซื้อ

สำหรับบอลวาล์วเชื่อมแบบซ็อกเก็ต สามารถกำหนดรูปแบบการเชื่อมต่อที่แตกต่างกันตามขนาดที่ต้องการและมาตรฐานที่เกี่ยวข้อง การกำหนดค่าการเชื่อมซ็อกเก็ตประเภท A และ B นั้นมีให้สำหรับข้อกำหนดเฉพาะ โดยมีขนาดการเชื่อมต่อที่ได้รับการยืนยันก่อนการผลิต

คำถามที่พบบ่อย

1. อะไรคือความแตกต่างระหว่างการเชื่อมต่อแบบเชื่อมซ็อกเก็ตและแบบเกลียว?

การเชื่อมต่อแบบซ็อกเก็ตใช้การเชื่อมต่อแบบเชื่อมระหว่างวาล์วและท่อ ในขณะที่การเชื่อมต่อแบบเกลียวจะขึ้นอยู่กับเกลียวของท่อที่เข้ากัน โดยทั่วไปจะระบุปลายเชื่อมซ็อกเก็ตสำหรับท่อเจาะขนาดเล็กซึ่งจำเป็นต้องมีการเชื่อมต่อแบบเชื่อมถาวร การเชื่อมต่อที่เหมาะสมขึ้นอยู่กับมาตรฐานท่อ ความดัน อุณหภูมิ และข้อกำหนดในการติดตั้ง

2. มีการกำหนดค่าการเชื่อมแบบซ็อกเก็ตที่แตกต่างกันหรือไม่?

ใช่. การกำหนดค่าการเชื่อมแบบซ็อกเก็ตที่แตกต่างกันสามารถจัดหาได้ตามขนาดที่ต้องการและมาตรฐานท่อที่เกี่ยวข้อง ข้อกำหนดประเภทการเชื่อมต่อและมิติควรได้รับการยืนยันก่อนการผลิต โดยเฉพาะอย่างยิ่งสำหรับวาล์วทดแทนและโครงการส่งออก

3. สามารถเปิดวาล์วเพื่อบำรุงรักษาภายในได้หรือไม่?

ใช่. สามารถแยกชิ้นส่วนสามชิ้นออกได้หลังจากที่ท่อถูกแยกออกและลดแรงดัน ทำให้สามารถตรวจสอบหรือเปลี่ยนซีลภายในและส่วนประกอบอื่นๆ ที่ให้บริการได้ ไม่ควรถอดวาล์วในขณะที่ท่อมีแรงดัน

4. มีเอกสารอะไรบ้างเกี่ยวกับวาล์ว?

สามารถจัดเตรียมเอกสาร ISO 9001 และ CE สำหรับการกำหนดค่าที่เกี่ยวข้องได้ เอกสารประกอบวัสดุ บันทึกการตรวจสอบ รายงานการทดสอบ และแบบร่างผลิตภัณฑ์สามารถจัดหาได้ตามคำสั่งซื้อและข้อกำหนดของโครงการ

5. การใช้งานใดบ้างที่เหมาะกับบอลวาล์วสแตนเลสปลายเชื่อมซ็อกเก็ต 3PC

วาล์วสามารถใช้กับของไหลที่เข้ากันได้ในน้ำมันและก๊าซ ปิโตรเคมี การแปรรูปทางเคมี การบำบัดน้ำ การผลิตกระแสไฟฟ้า และท่ออุตสาหกรรมทั่วไป ควรเลือกวัสดุ ที่นั่ง และส่วนประกอบการปิดผนึกตามสื่อ ความดัน และอุณหภูมิที่เกิดขึ้นจริง

6. ข้อมูลใดบ้างที่จำเป็นสำหรับการเลือกวาล์ว?

ข้อมูลสำคัญประกอบด้วยขนาดวาล์ว อัตราแรงดัน ขนาดรอยเชื่อมซ็อกเก็ต ตัวกลางในการทำงาน แรงดันใช้งาน อุณหภูมิ ตัวเครื่องและวัสดุปิดผนึก ปริมาณและมาตรฐานที่เกี่ยวข้อง สำหรับโครงการทดแทน สามารถจัดเตรียมแบบวาล์วหรือข้อมูลมิติที่มีอยู่เพื่อยืนยันได้
