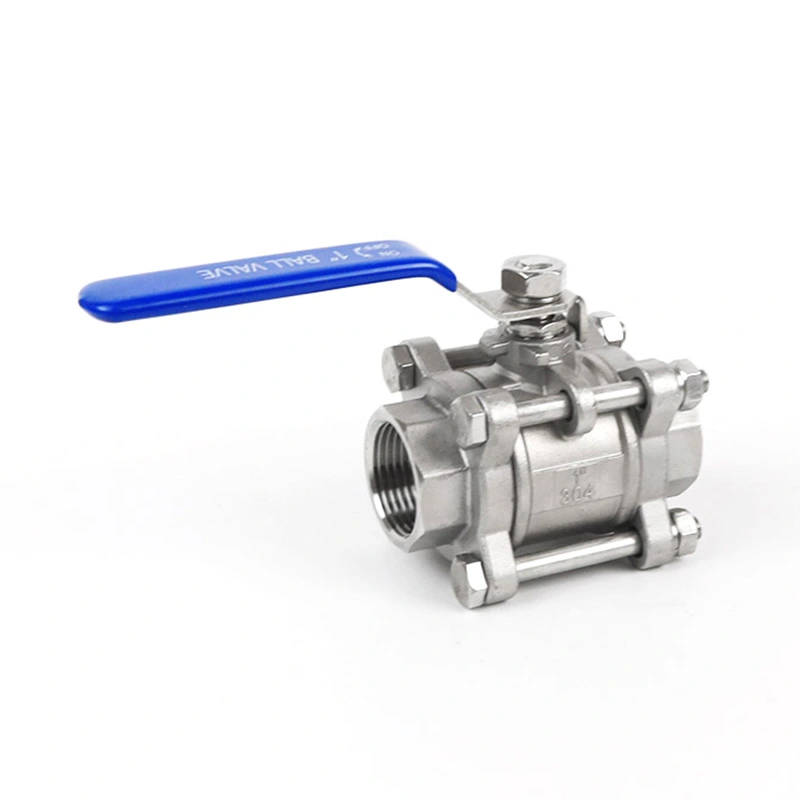

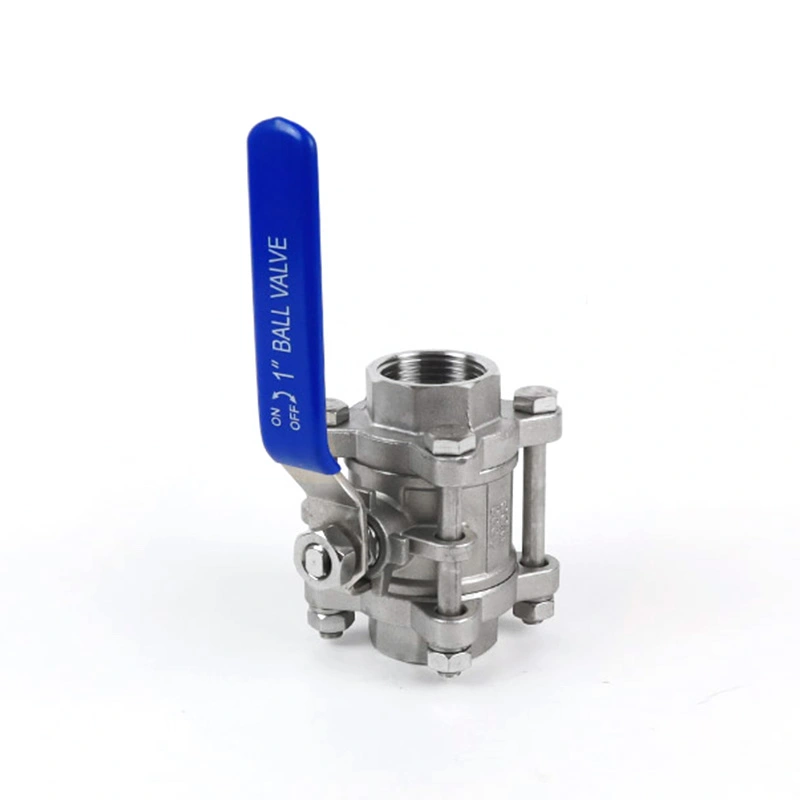

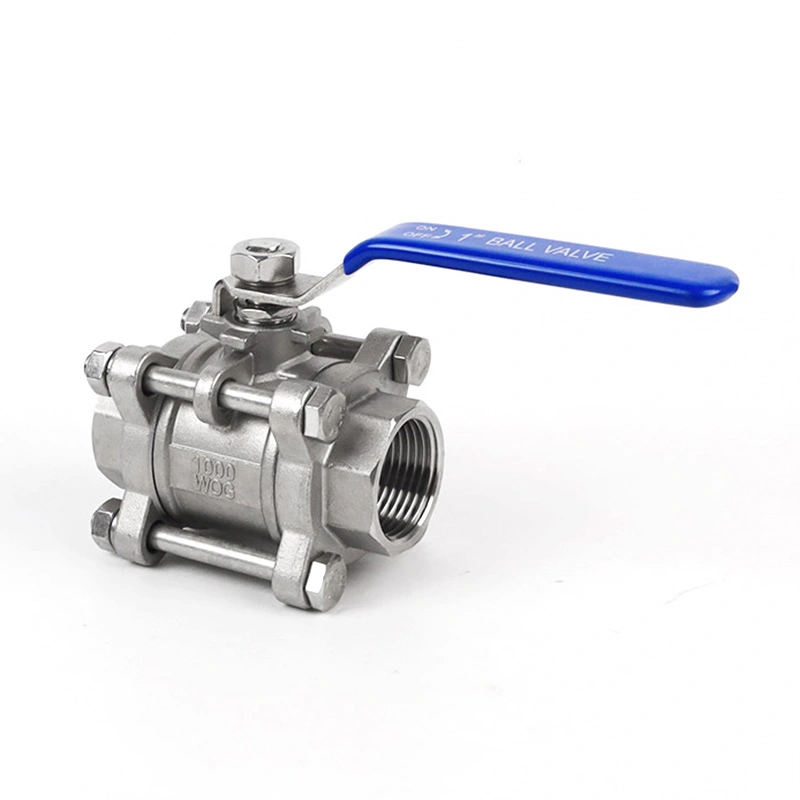

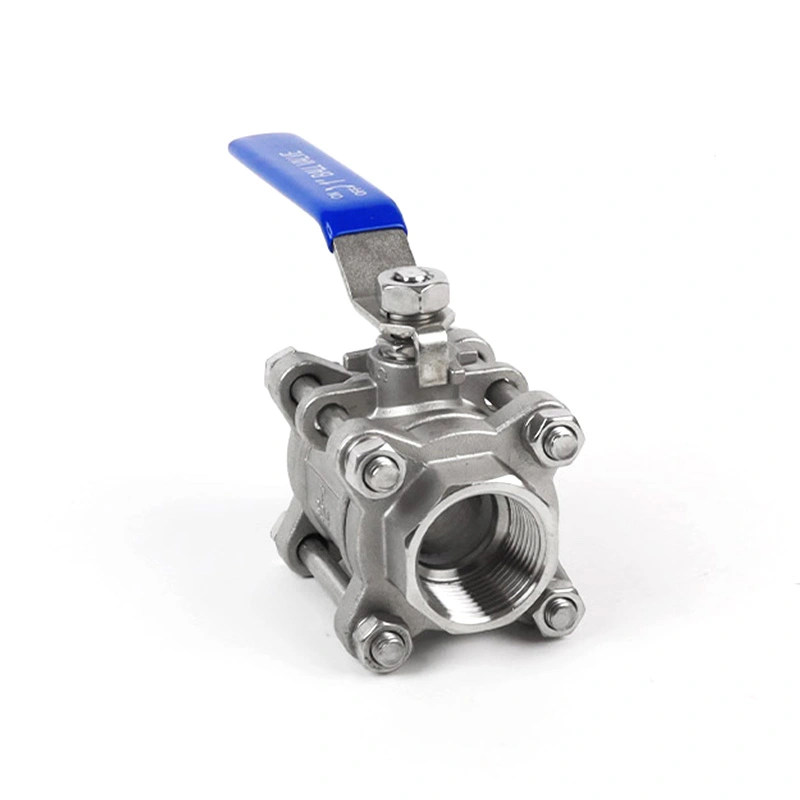

บอลวาล์วสำหรับงานหนัก 3PC พร้อมอุปกรณ์ล็อค

บอลวาล์วสำหรับงานหนัก Shangtai 3PC พร้อมอุปกรณ์ล็อค ได้รับการออกแบบมาสำหรับระบบท่อส่งทางอุตสาหกรรมที่ต้องการการปิดระบบอย่างปลอดภัยและการควบคุมการทำงานแบบแมนนวล โครงสร้างแบบสามชิ้นช่วยให้สามารถเข้าถึงส่วนประกอบภายในเพื่อการบำรุงรักษา ในขณะที่ที่จับแบบล็อคได้จะช่วยป้องกันการทำงานของวาล์วโดยไม่ได้ตั้งใจ สามารถกำหนดค่าที่นั่ง ซีล ความดัน และอุณหภูมิที่แตกต่างกันได้ตามความต้องการของสื่อการทำงานและการใช้งาน

ข้อดี

1. การก่อสร้างสามชิ้นสำหรับงานหนัก

ตัวถังแบบสามชิ้นเสริมความแข็งแรงได้รับการออกแบบมาสำหรับบริการท่อทางอุตสาหกรรมที่จำเป็นต้องมีโครงสร้างวาล์วที่แข็งแกร่ง การออกแบบแบบสามชิ้นยังช่วยให้สามารถเปิดวาล์วเพื่อตรวจสอบหรือบำรุงรักษาได้โดยไม่ต้องถอดตัววาล์วทั้งหมดออกจากท่อ

2. ที่จับแบบล็อคได้สำหรับการควบคุมการทำงาน

อุปกรณ์ล็อคในตัวช่วยให้มือจับอยู่ในตำแหน่งวาล์วที่เลือก และลดความเสี่ยงของการทำงานโดยไม่ได้ตั้งใจหรือไม่ได้รับอนุญาต คุณลักษณะนี้มีประโยชน์ในระบบอุตสาหกรรมที่จำเป็นต้องควบคุมตำแหน่งวาล์วระหว่างการทำงานหรือการบำรุงรักษา

3. การออกแบบก้านป้องกันการระเบิด

ก้านจะถูกเก็บไว้ภายในเพื่อช่วยป้องกันการดีดออกของก้านเมื่อวาล์วอยู่ภายใต้แรงกดดัน โครงสร้างนี้ให้คุณลักษณะด้านความปลอดภัยเพิ่มเติมสำหรับบริการเปิด/ปิดทางอุตสาหกรรม

4. ตัวเลือกวัสดุสแตนเลส

โครงสร้างวัสดุมาตรฐานประกอบด้วยตัวเลือก SS316 และ SS304 สำหรับตัวถัง ทรงกลม ก้าน และส่วนประกอบอื่นๆ PTFE ใช้สำหรับเบาะลูก แหวนเสียดสี และการบรรจุก้านตามการกำหนดค่าที่ระบุไว้ การเลือกใช้วัสดุควรสอดคล้องกับสื่อในการทำงาน ความดัน และอุณหภูมิ

5. Pressure and Temperature Capability

วาล์วระบุด้วยระดับแรงดัน CL150 แรงดันสูงสุด 540 PSI และช่วงอุณหภูมิ -25°C ถึง 150°C ตามการกำหนดค่าที่ระบุไว้ ควรตรวจสอบแรงดันใช้งานจริงที่อนุญาตกับสภาวะแรงดัน-อุณหภูมิที่เกี่ยวข้องก่อนเลือก

6. การผลิตในโรงงานและการควบคุมคุณภาพ

Shangtai จัดการการผลิตวาล์ว การตัดเฉือน การประกอบ การตรวจสอบ และการทดสอบแรงดันที่โรงงาน สามารถจัดเตรียมเอกสารประกอบวัสดุและใบรับรอง CE และ ISO 9001 ที่เกี่ยวข้องได้ตามข้อกำหนดของผลิตภัณฑ์และคำสั่งซื้อ

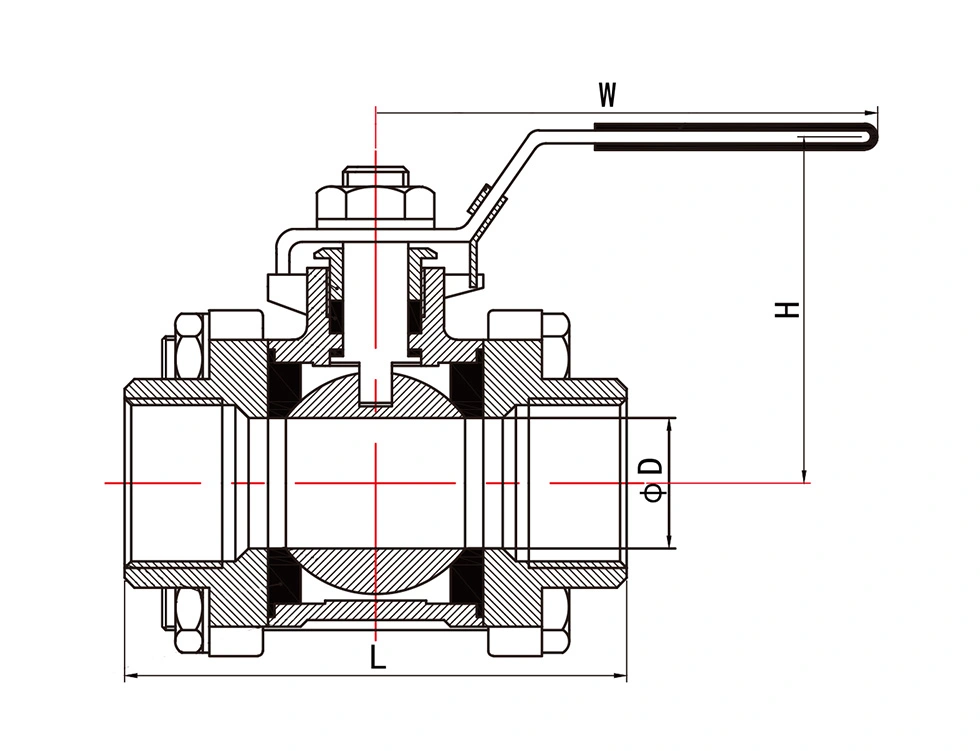

ขนาดหลัก

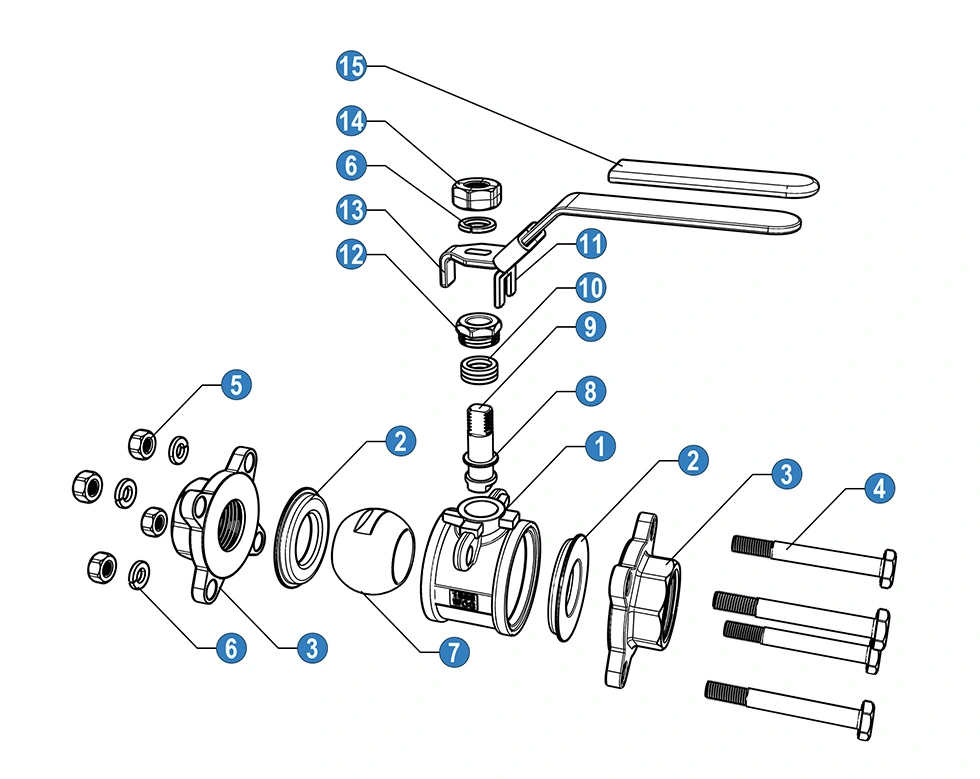

วัสดุและส่วนประกอบ

* N: ปลายเกลียวตาม ANSI B 2.1 NPT

* B: ปลายเกลียวตาม BS21 BSP

ขนาดทั่วไป

ค่าเควี

Kv (m3/h) = อัตราการไหลของน้ำมีหน่วยเป็นลูกบาศก์เมตรต่อชั่วโมง ซึ่งจะทำให้แรงดันตกคร่อมวาล์ว 1 บาร์

การใช้งาน

บอลวาล์วสำหรับงานหนัก 3PC พร้อมอุปกรณ์ล็อค เหมาะสำหรับท่ออุตสาหกรรมและอุปกรณ์ที่ต้องการการปิดเครื่องด้วยตนเองและการทำงานของวาล์วควบคุม รวมถึง:

น้ำมันและก๊าซ

การแปรรูปทางเคมี

โรงงานปิโตรเคมี

การบำบัดน้ำ

ระบบไฟฟ้าและสาธารณูปโภค

ท่อ HVAC และท่ออุตสาหกรรม

ระบบอัดอากาศ

การเดินเรือและการต่อเรือ

คำถามที่พบบ่อย

1. บอลวาล์วสำหรับงานหนัก 3PC พร้อมอุปกรณ์ล็อคคืออะไร?

เป็นบอลวาล์วสามชิ้นที่ออกแบบมาสำหรับบริการเปิด/ปิดทางอุตสาหกรรม และมีอุปกรณ์ล็อคอยู่ที่ด้ามจับ โครงสร้างสามชิ้นช่วยให้สามารถเข้าถึงส่วนประกอบวาล์วภายในเพื่อตรวจสอบและบำรุงรักษาได้

2. อุปกรณ์ล็อคมีจุดประสงค์อะไร?

อุปกรณ์ล็อคช่วยยึดมือจับในตำแหน่งเปิดหรือปิดที่เลือก และลดความเป็นไปได้ของการทำงานของวาล์วโดยไม่ได้ตั้งใจระหว่างการบริการหรือการบำรุงรักษาตามปกติ

3. วาล์วนี้สามารถทนแรงดันและอุณหภูมิได้เท่าใด?

การกำหนดค่าที่ระบุไว้มีระดับแรงดัน CL150 แรงดันสูงสุด 540 PSI และช่วงอุณหภูมิ -25°C ถึง 150°C แรงดันที่อนุญาตจริงควรได้รับการยืนยันตามขนาดวาล์ว อุณหภูมิ สื่อ และพิกัดอุณหภูมิแรงดันที่ใช้บังคับ

4. มีวัสดุอะไรบ้าง?

การกำหนดค่าที่ระบุไว้ใช้ส่วนประกอบ SS316 และ SS304 โดยมี PTFE ใช้สำหรับเบาะลูก แหวนเสียดสี และการบรรจุก้าน อาจมีตัวเลือกวัสดุอื่นๆ ให้เลือก ทั้งนี้ขึ้นอยู่กับสื่อการใช้งานและข้อกำหนดการใช้งาน

5. มีมาตรฐานการเชื่อมต่ออะไรบ้าง?

วาล์วมีให้เลือกทั้งแบบเกลียว NPT และ BSP ปลายเกลียว NPT เป็นไปตาม ANSI B 2.1 NPT ในขณะที่ปลายเกลียว BSP เป็นไปตาม BS21 BSP ตามข้อกำหนดที่ให้มา

6. ค่า Kv ของบอลวาล์วคือเท่าไร?

Kv ระบุอัตราการไหลของน้ำเป็นลูกบาศก์เมตรต่อชั่วโมงซึ่งทำให้เกิดแรงดันตกคร่อมวาล์ว 1 บาร์ ค่า Kv ที่แสดงไว้สามารถใช้เป็นข้อมูลอ้างอิงเมื่อประเมินความสามารถในการไหลของวาล์วขนาดต่างๆ

7. สามารถปรับแต่งวาล์วสำหรับการใช้งานที่แตกต่างกันได้หรือไม่?

ใช่. Shangtai สามารถพูดคุยเกี่ยวกับตัวถัง ที่นั่ง ซีล ความดัน อุณหภูมิ การเชื่อมต่อ และการกำหนดค่าวัสดุที่แตกต่างกันตามสื่อการทำงานและข้อกำหนดการใช้งาน มีวัสดุอื่น ๆ ตามคำขอ

8. วาล์วใช้มาตรฐานอะไร?

ข้อมูลจำเพาะที่ให้มาอ้างอิง ASME B16.34 สำหรับการออกแบบและการผลิตและการให้คะแนนอุณหภูมิความดัน ในขณะที่ API 598 ใช้สำหรับการทดสอบและตรวจสอบ ควรยืนยันมาตรฐานที่ใช้บังคับสำหรับการกำหนดค่าและลำดับวาล์วเฉพาะ

9. สามารถจัดเตรียมเอกสารวัสดุและคุณภาพได้หรือไม่?

ใช่. สามารถจัดเตรียมเอกสารประกอบวัสดุและใบรับรอง CE และ ISO 9001 ที่เกี่ยวข้องได้ตามการกำหนดค่าผลิตภัณฑ์และข้อกำหนดในการสั่งซื้อ

10. Shangtai เป็นผู้ผลิตหรือไม่?

ใช่. Shangtai ผลิตวาล์วและจัดการการผลิต การตัดเฉือน การประกอบ การตรวจสอบ และกระบวนการจัดหาที่เกี่ยวข้องที่โรงงานในเหวินโจว ประเทศจีน
