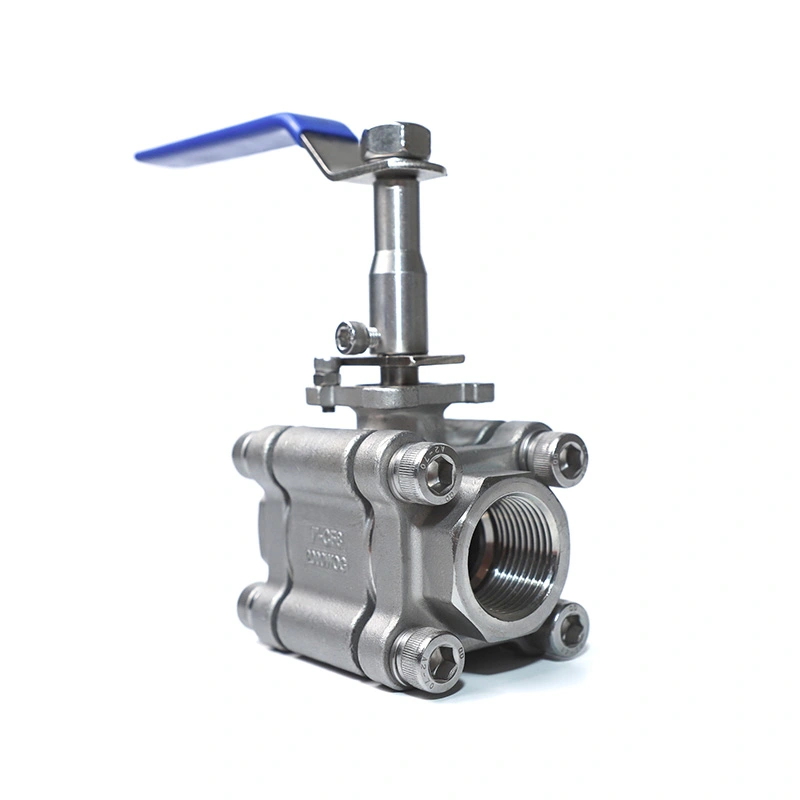

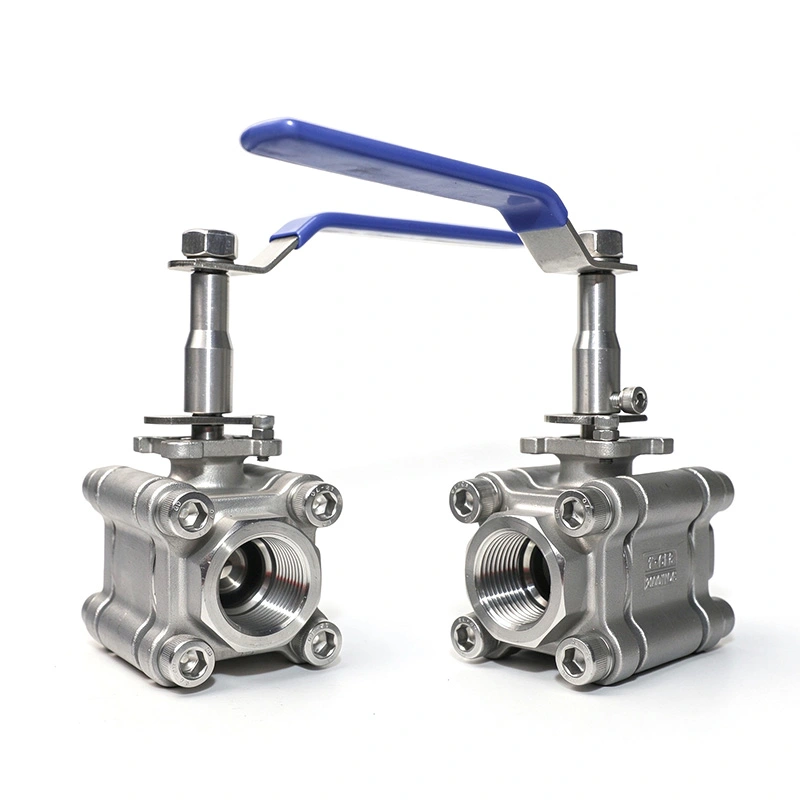

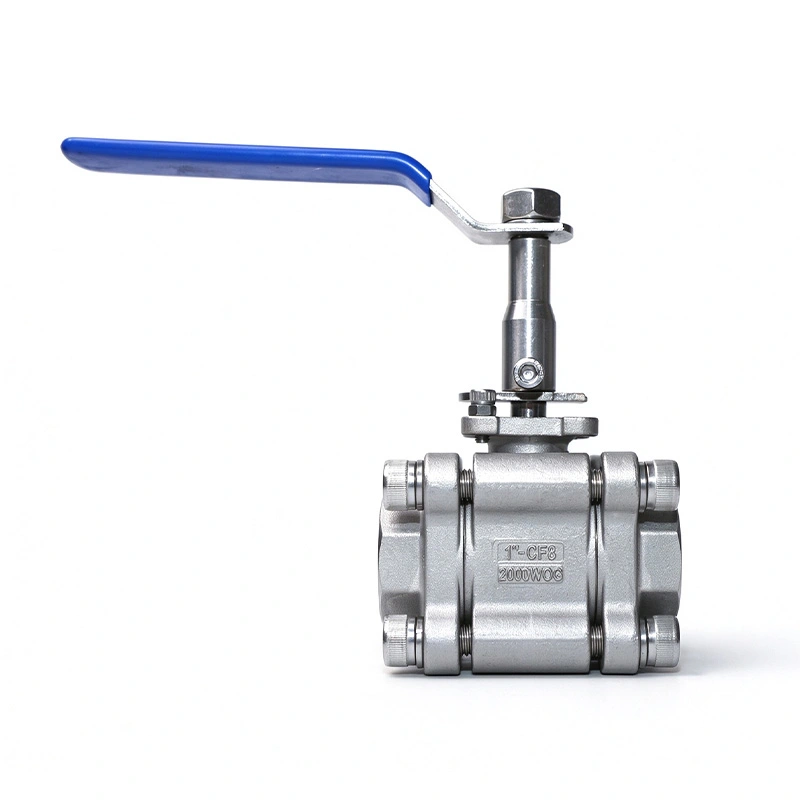

บอลวาล์วสแตนเลส 3PC 2000WOG ก้านขยาย

บอลวาล์วสแตนเลส 3PC 2000WOG Extended Stem ได้รับการออกแบบมาสำหรับท่อฉนวนการติดตั้งแบบฝังและ การใช้งานอื่นๆ ที่จำเป็นต้องขยายจุดการทำงานของวาล์ว วาล์วทำจากสแตนเลส 316 ตัวถัง ลูกกลม และก้าน โครงสร้างแบบสามชิ้น และการเชื่อมต่อแบบเกลียว NPT หรือ BSP ก้านขยายช่วยให้ วาล์วที่จะใช้งานให้ห่างจากส่วนที่หุ้มฉนวนหรือฝังอยู่ของท่อ

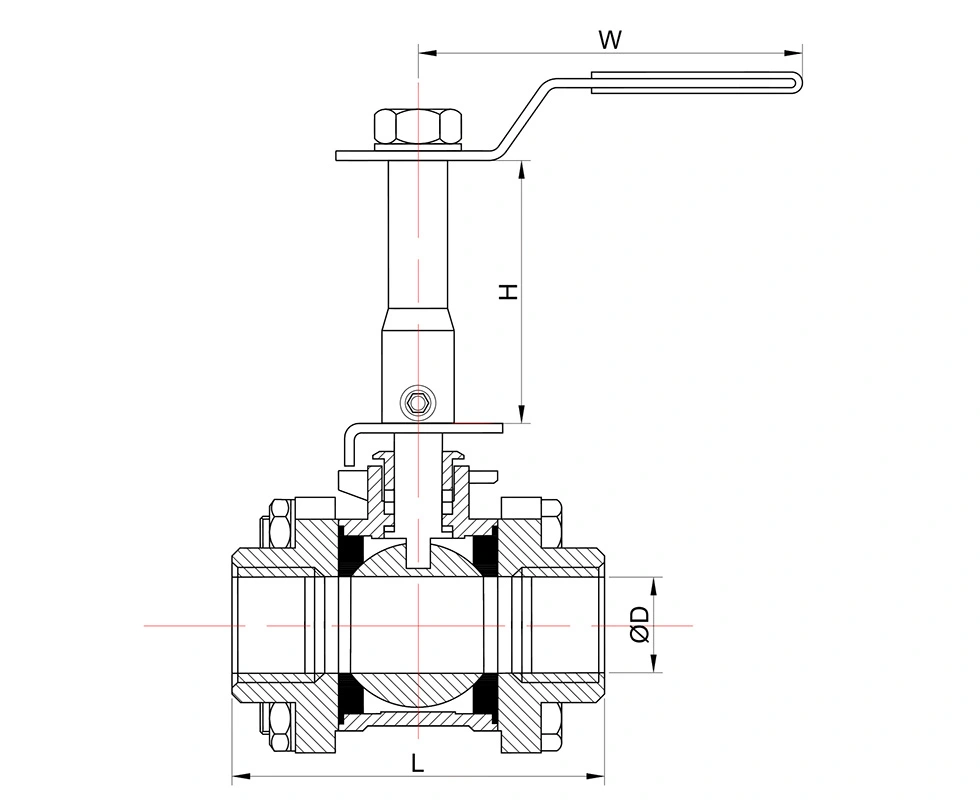

ขนาดหลัก

ขนาดทั่วไป:

คุณสมบัติที่สำคัญ

1. ก้านขยายสำหรับท่อฉนวนและฝัง

ก้านขยายจะวางจุดปฏิบัติการไว้ด้านบนหรือห่างจากบริเวณเชื่อมต่อท่อ การกำหนดค่านี้คือ มีประโยชน์ในกรณีที่ฉนวนท่อ การติดตั้งใต้ดิน หรือการเข้าถึงที่จำกัดทำให้ก้านมาตรฐานใช้งานยาก ก้านยังใช้โครงสร้างป้องกันการระเบิดสำหรับการรับแรงดัน

2. การก่อสร้างสแตนเลส 316

ตัวเครื่องทำจากสเตนเลส ASTM A351 CF8M ในขณะที่ลูกบอลและก้านใช้ ASTM A182 F316 วัสดุเหล่านี้ ให้ความต้านทานการกัดกร่อนสำหรับการใช้งานน้ำ น้ำมัน ก๊าซ และของเหลวอุตสาหกรรมที่เข้ากันได้ ที่นั่ง RPTFE คือ ระบุไว้สำหรับช่วงอุณหภูมิและเงื่อนไขการบริการที่ระบุไว้

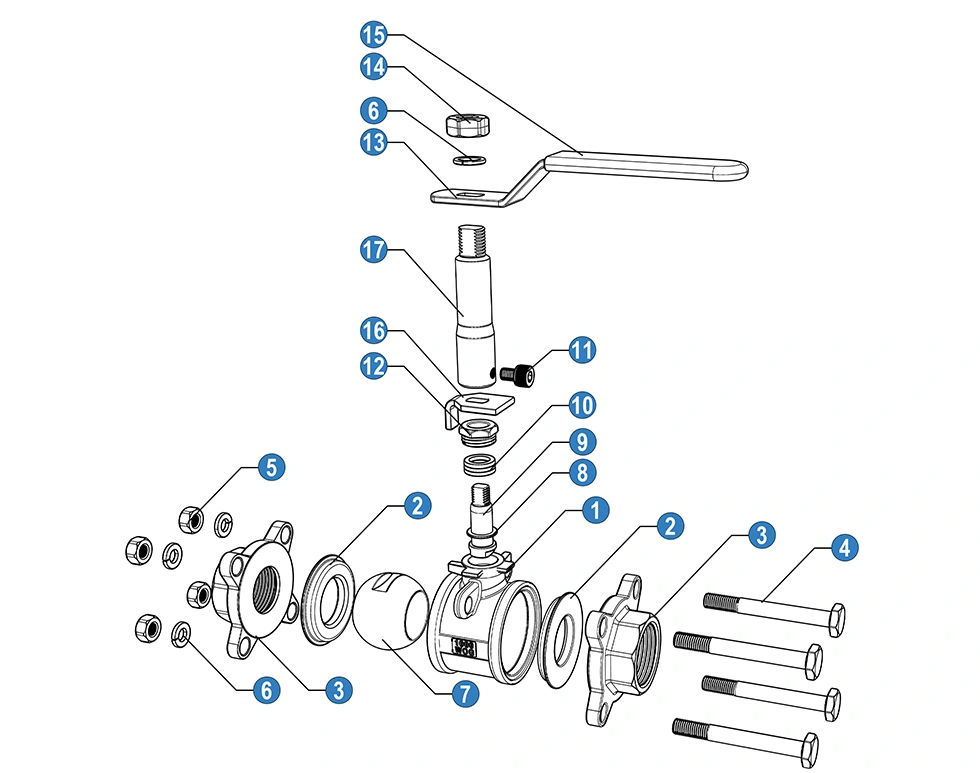

3. ตัวเครื่องสามชิ้น

ตัวเครื่องแบบสามชิ้นช่วยให้สามารถเข้าถึงส่วนประกอบภายในเพื่อตรวจสอบและบำรุงรักษาได้ วาล์วก็ได้ ถอดประกอบได้เมื่อจำเป็นต้องตรวจสอบหรือเปลี่ยนเบาะนั่ง ซีล หรือชิ้นส่วนภายในอื่นๆ ซึ่งเป็นประโยชน์ การบำรุงรักษาระบบท่อที่ติดตั้ง

4. ระดับความดัน 2000WOG

บอลวาล์วสแตนเลส 3PC 2000WOG Extended Stem ได้รับการระบุไว้สำหรับการควบคุมของเหลวเปิด-ปิดแรงดันสูง โดยมี แรงดันสูงสุด 1975 PSI ที่ระบุไว้ในข้อมูลผลิตภัณฑ์ ควรยืนยันความกดดันในการทำงานที่เกี่ยวข้อง ตามขนาดวาล์ว อุณหภูมิ ตัวกลาง และพิกัดอุณหภูมิความดันที่เกี่ยวข้อง

มาตรฐานและการควบคุมคุณภาพ

วาล์วนี้ผลิตขึ้นตามข้อกำหนด ISO 17292/API 608 โดยมีการอ้างอิงพิกัดอุณหภูมิและความดัน ถึง ASME B16.34 และการทดสอบและการตรวจสอบตาม API 598 การตรวจสอบการผลิตรวมถึงวัสดุที่เข้ามา การตรวจสอบ การทดสอบแรงดัน การทดสอบการปิดผนึก และการตรวจสอบวาล์วที่เสร็จสิ้นแล้ว

มีเอกสาร ISO 9001 และ CE สำหรับการกำหนดค่าวาล์วที่เกี่ยวข้อง รายงานการทดสอบวัสดุอาจเป็นได้ จัดให้ตามข้อกำหนดการสั่งซื้อและเอกสาร

การใช้งาน

บอลวาล์วสแตนเลส 3PC 2000WOG Extended Stem สามารถใช้ในระบบท่อที่มีวาล์วขยาย จำเป็นต้องมีการดำเนินการ รวมถึงสายการผลิตที่หุ้มฉนวน ท่อฝัง การบำบัดน้ำ ระบบน้ำมันและก๊าซ การแปรรูปทางเคมีและการควบคุมของไหลทางอุตสาหกรรมทั่วไป

ก่อนที่จะเลือก ให้ตรวจสอบสื่อท่อ แรงดันใช้งาน อุณหภูมิ มาตรฐานการเชื่อมต่อ และพร้อมใช้งาน พื้นที่ติดตั้ง ควรยืนยันความเข้ากันได้ของวัสดุสำหรับตัวถัง ลูกกลม คอแฮนด์ และเบาะนั่ง

คำถามที่พบบ่อย

1. ก้านขยายมีไว้ทำอะไร?

ก้านขยายใช้สำหรับท่อหุ้มฉนวน การติดตั้งแบบฝัง และสถานที่อื่นๆ ที่มีวาล์ว จุดปฏิบัติการต้องอยู่ห่างจากจุดเชื่อมต่อท่อ ช่วยให้สามารถเข้าถึงวาล์วได้โดยไม่ต้อง ถอดฉนวนโดยรอบออกหรือเปิดเผยส่วนท่อฝัง

2. วาล์วใช้วัสดุอะไรบ้าง?

ตัวเครื่องคือ ASTM A351 CF8M (316) ในขณะที่ลูกบอลและก้านคือ ASTM A182 F316 ที่นั่งมาตรฐานคือ RPTFE (PTFE+15%fv) มีวัสดุอื่น ๆ ให้เลือกตามเงื่อนไขการบริการที่กำหนด

3. วาล์วรองรับแรงดันและอุณหภูมิช่วงใด?

ข้อมูลผลิตภัณฑ์แสดงแรงดันสูงสุด 1975 PSI และช่วงอุณหภูมิ -25°C ถึง 150°C อนุญาตจริง แรงดันขึ้นอยู่กับขนาดวาล์ว อุณหภูมิ ตัวกลาง และระดับแรงดัน-อุณหภูมิที่เกี่ยวข้อง

4. มีการเชื่อมต่อแบบเธรดอะไรบ้าง?

การเชื่อมต่อเธรดมาตรฐานคือ NPT และ BSP ข้อกำหนดการเชื่อมต่ออื่น ๆ สามารถพูดคุยได้ตาม ข้อกำหนดของท่อ

5. สามารถปรับแต่งวัสดุและส่วนประกอบการปิดผนึกได้หรือไม่?

ใช่. วัสดุตัวถัง บอล ก้าน ที่นั่ง และซีลอื่นๆ สามารถจัดหาได้ตามสื่อการทำงาน ความดัน และข้อกำหนดด้านอุณหภูมิ

6. มีเอกสารอะไรบ้าง?

เอกสารประกอบของผลิตภัณฑ์ที่เกี่ยวข้องอาจรวมถึงรายงานการทดสอบวัสดุ บันทึกการตรวจสอบ และ ISO 9001 หรือ CE เอกสารประกอบสำหรับการกำหนดค่าวาล์วที่เกี่ยวข้อง

7. วาล์วบรรจุเพื่อการส่งออกอย่างไร?

วาล์วบรรจุในกล่องกระดาษลูกฟูกและกล่องไม้อัดเพื่อการส่งออก บรรจุภัณฑ์สามารถปรับเปลี่ยนได้ ตามขนาดวาล์ว ปริมาณการสั่งซื้อ และข้อกำหนดในการขนส่ง
