บอลวาล์ว 3PC
บอลวาล์ว 3PC 2000WOG พร้อมฐาน ISO 5211 สำหรับแอคชูเอเตอร์
บอลวาล์ว 3PC 2000WOG พร้อมฐาน ISO 5211 สำหรับแอคชูเอเตอร์มีตัวเครื่องสามชิ้น ก้านป้องกันการระเบิด และฐานติดตั้ง ISO 5211 สำหรับแอคชูเอเตอร์แบบนิวแมติกหรือไฟฟ้า การกำหนดค่า 2000WOG พร้อมใช้งานสำหรับบริการน้ำ น้ำมัน และก๊าซภายในขีดจำกัดความดันและอุณหภูมิที่ระบุ Shangtai ผลิตวาล์วในเมืองเหวินโจว ประเทศจีน โดยมีตัวเลือกวัสดุและส่วนประกอบให้เลือกตามเงื่อนไขการทำงานที่ต้องการ

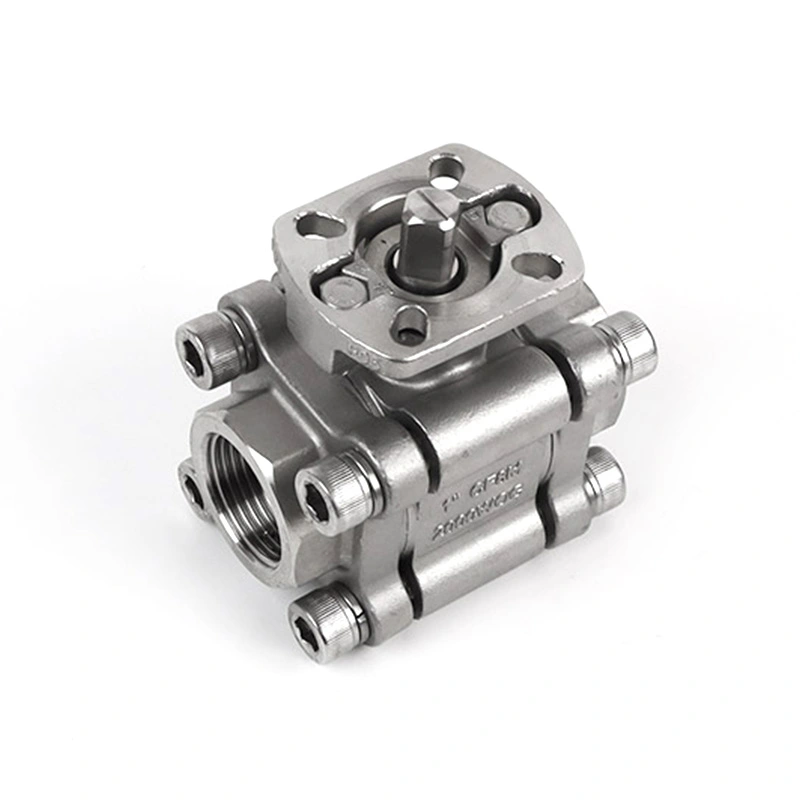

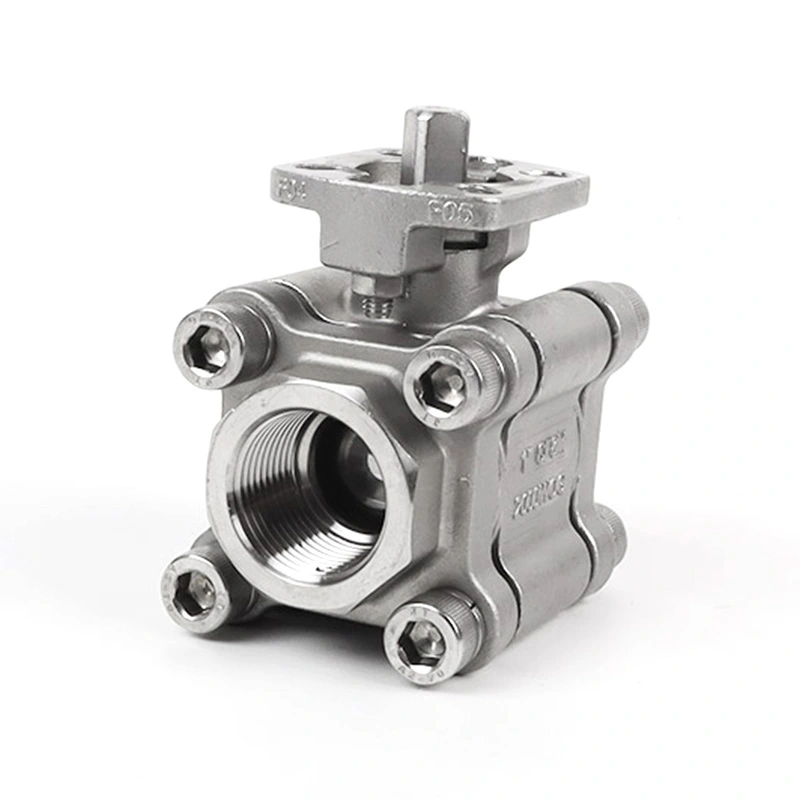

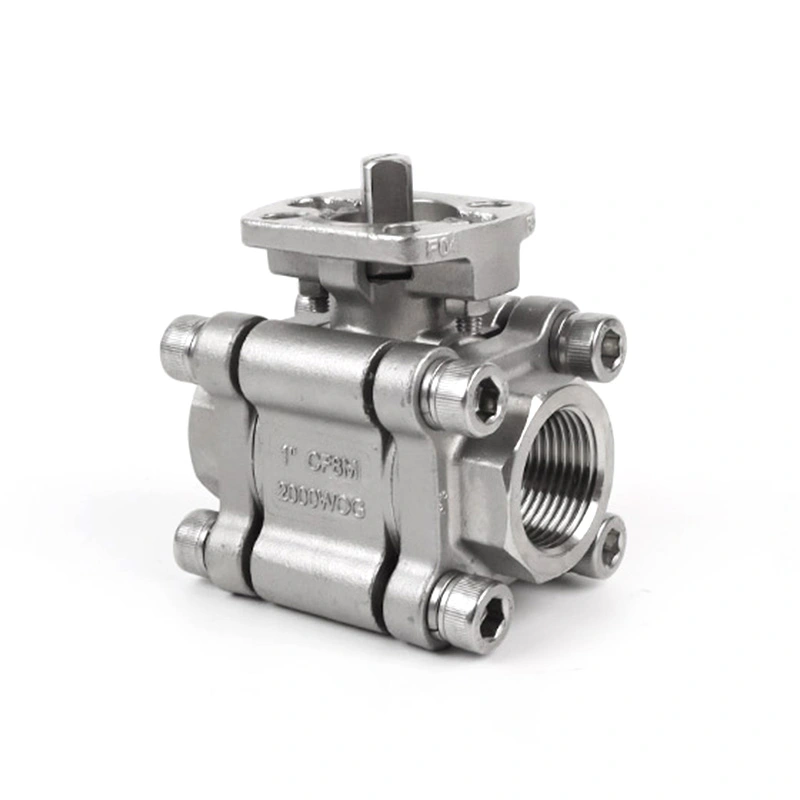

Shangtai 3PC Ball Valve 2000WOG พร้อมฐาน ISO 5211 สำหรับแอคทูเอเตอร์เป็นบอลวาล์วสแตนเลสสามชิ้นที่ออกแบบมาสำหรับบริการเปิด - ปิดด้วยตนเองหรืออัตโนมัติ วาล์วใช้ตัวเรือน บอล และก้านสแตนเลส 316 พร้อมฐานติดตั้ง ISO 5211 สำหรับการติดตั้งแอคชูเอเตอร์ มีจำหน่ายในการเชื่อมต่อแบบเกลียว NPT และ BSP และสามารถกำหนดค่าสำหรับสื่ออุตสาหกรรมและสภาวะการทำงานที่แตกต่างกัน
ขนาดหลัก
| ขนาด | 1/4นิ้ว - 6นิ้ว |
| คลาสความดัน | CL800 |
| มาตรฐานด้าย | NPT、BSP |
| แรงดันสูงสุด | 1975PSI |
| มาตรฐานการออกแบบและการผลิต | ISO 17292/API608 |
| การทดสอบและตรวจสอบ | API598 |
| การให้คะแนนความดัน-อุณหภูมิ | ASME B16.34 |
| ช่วงอุณหภูมิ | -25°C~150°C |
| วัสดุตัวเครื่อง | ASTM A351 CF8M (316) |
| วัสดุลูก | มาตรฐาน ASTM A182 F316 |
| วัสดุก้าน | มาตรฐาน ASTM A182 F316 |
| วัสดุที่นั่ง | RPTFE(PTFE+15%fv) |
| ตัวเลือก | มีวัสดุอื่น ๆ ตามคำขอ |

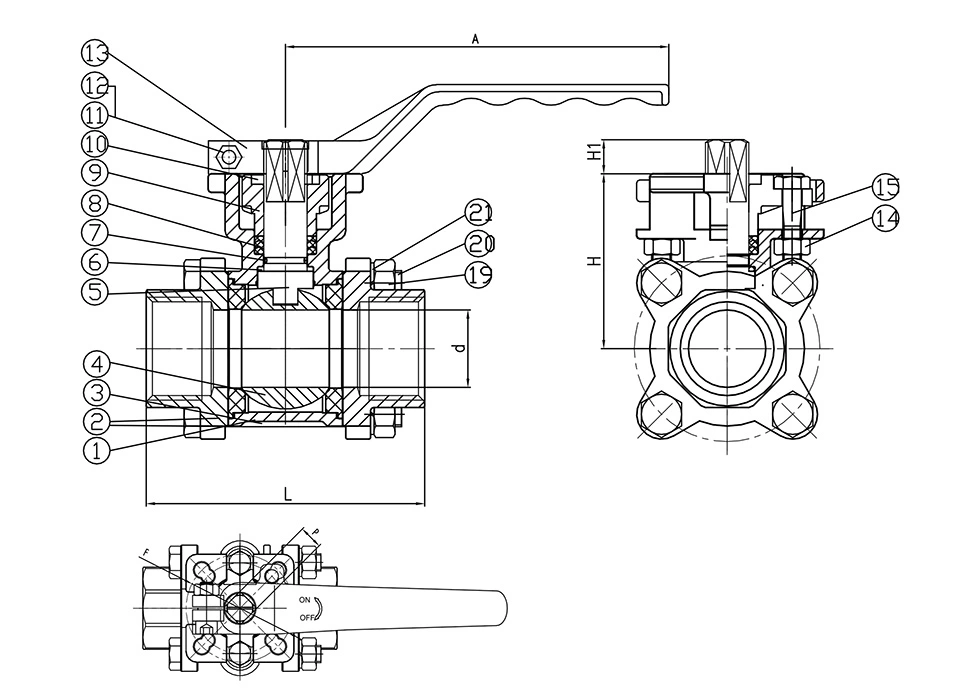

| เลขที่ | ชื่อ | วัสดุ |
| 1 | ร่างกาย | CF8M |
| 2 | หมวก | CF8M |
| 3 | ที่นั่ง | RPTFE |
| 4 | ลูกบอล | 316 |
| 5 | ก้าน | 316 |
| 6 | เครื่องซักผ้าแทง | ไฟเบอร์ |
| 7 | โอริง | ไวตัน |
| 8 | การบรรจุ | ไฟเบอร์ |
| 9 | ต่อมบรรจุ | 304 |
| 10 | การค้นหาชิ้นส่วน | 304 |
| 11 | สายฟ้า | 304 |
| 12 | นัท | 304 |
| 13 | รับมือ | 201 |
| 14 | สายฟ้า | 304 |
| 15 | นัท | 304 |
ขนาดทั่วไป:
| ขนาด | ดีเอ็น | Ø ง | L | H | H1 | A | E | F | P | น้ำหนัก |
| 1/2" | 15 | 15 | 75 | 50 | 10 | 176 | 42 | F03/04 | 9*9 | 0.904 |
| 3/4" | 20 | 20 | 86 | 55 | 10 | 176 | 42 | F03/04 | 9*9 | 1.171 |
| 1" | 25 | 25 | 92 | 57 | 12 | 203 | 42 | F03/04 | 11*11 | 1.775 |
| 11/4" | 32 | 32 | 106 | 65.5 | 12 | 203 | 50 | F04/05 | 11*11 | 2.708 |
| 11/2" | 40 | 38 | 122 | 78 | 15.5 | 256 | 68 | F05/07 | 14*14 | 4.294 |
| 2" | 50 | 49 | 140 | 88.5 | 15.5 | 256 | 68 | F05/07 | 14*14 | 6.767 |
การติดตั้งแอคชูเอเตอร์
บอลวาล์ว 3PC 2000WOG พร้อมฐาน ISO 5211 สำหรับแอคชูเอเตอร์ได้รับการกำหนดค่าด้วยฐานการติดตั้ง ISO 5211 สำหรับการติดตั้งแอคชูเอเตอร์ ขนาดการติดตั้งที่แสดงในตารางขนาดทั่วไป รวมถึง F และ P สามารถใช้เมื่อตรวจสอบความเข้ากันได้ของแอคชูเอเตอร์ ควรเลือกแอคชูเอเตอร์ที่ต้องการตามขนาดวาล์ว แรงบิดในการทำงาน และความต้องการของระบบ
ตัวเครื่องแบบสามชิ้นช่วยให้สามารถเข้าถึงส่วนประกอบวาล์วภายในได้เมื่อจำเป็นต้องตรวจสอบหรือเปลี่ยนใหม่ โครงสร้างสเตนเลสสตีลและโครงเบาะนั่ง RPTFE สามารถเลือกได้สำหรับสื่ออุตสาหกรรมและสภาพการทำงานที่เข้ากันได้
การใช้งาน
วาล์วนี้สามารถใช้สำหรับการควบคุมการเปิด-ปิดของไหลในระบบท่ออุตสาหกรรม รวมถึงการบำบัดน้ำ การบริการน้ำมันและก๊าซ กระบวนการทางเคมี การอัดอากาศ การลื่นไถลของอุปกรณ์ และการเดินท่อตามกระบวนการทั่วไป ควรยืนยันความเข้ากันได้ของสื่อจากวัสดุตัวถัง ที่นั่ง และซีลก่อนที่จะเลือก
สำหรับระบบอัตโนมัติ บอลวาล์ว 3PC 2000WOG ที่มีฐาน ISO 5211 สำหรับแอคชูเอเตอร์สามารถจับคู่กับแอคชูเอเตอร์แบบนิวแมติกหรือไฟฟ้าที่เหมาะสมตามวิธีการควบคุมและแรงบิดในการทำงานที่ต้องการ
ข้อควรระวังในการใช้งาน
1. ยืนยันว่าพิกัดความดันของวาล์วและอุณหภูมิเหมาะสมกับสภาพการทำงานจริงก่อนการติดตั้ง
2. ตรวจสอบขนาดการติดตั้งแอคชูเอเตอร์และอินเทอร์เฟซก่อนเลือกแอคชูเอเตอร์
3. เลือกบ่าวาล์ว ซีล และส่วนประกอบที่เปียกอื่นๆ ตามสื่อในการทำงานและอุณหภูมิ
4. หลีกเลี่ยงการกระแทกหรือแรงภายนอกมากเกินไปต่อตัววาล์ว ที่จับ และการเชื่อมต่อแบบเกลียว
5. การติดตั้ง การติดตั้งตัวกระตุ้น และการบำรุงรักษาควรดำเนินการตามขั้นตอนของวาล์วและท่อที่เกี่ยวข้อง
การจัดส่งสินค้าและบรรจุภัณฑ์
วาล์วบรรจุในกล่องกระดาษลูกฟูกและกล่องไม้อัดเพื่อการส่งออก ข้อมูลจำเพาะของบรรจุภัณฑ์สามารถปรับเปลี่ยนได้ตามขนาดวาล์ว ปริมาณการสั่งซื้อ และข้อกำหนดในการขนส่ง
คำถามที่พบบ่อย
1. แรงดันใช้งานสูงสุดของ 3PC Ball Valve 2000WOG พร้อมฐาน ISO 5211 สำหรับแอคทูเอเตอร์คือเท่าใด
แรงดันสูงสุดที่ระบุไว้คือ 1975 PSI ควรยืนยันแรงดันใช้งานที่อนุญาตตามขนาดวาล์ว อุณหภูมิ ตัวกลาง และพิกัดอุณหภูมิแรงดันที่ใช้บังคับ
2. วัตถุประสงค์ของมาตรฐาน ISO 5211 คืออะไร?
ฐาน ISO 5211 มีอินเทอร์เฟซการติดตั้งแอคชูเอเตอร์ที่เป็นมาตรฐาน ควรตรวจสอบขนาดแอคชูเอเตอร์และขนาดการติดตั้งเทียบกับขนาด F และ P ของวาล์วก่อนการติดตั้ง
3. วาล์วใช้วัสดุอะไรบ้าง?
โครงสร้างหลักใช้ CF8M สำหรับตัวถังและฝาครอบ, 316 สำหรับลูกบอลและก้าน, RPTFE สำหรับเบาะนั่ง และ PTFE, Viton และสแตนเลส 304 สำหรับส่วนประกอบอื่นๆ ที่ระบุไว้
4. สามารถใช้วาล์วกับแอคทูเอเตอร์แบบนิวแมติกหรือแบบไฟฟ้าได้หรือไม่?
ใช่. สามารถกำหนดค่าวาล์วสำหรับการทำงานของแอคชูเอเตอร์ได้ ควรเลือกแอคชูเอเตอร์ตามขนาดวาล์ว แรงบิดในการทำงาน ส่วนต่อประสานการติดตั้ง และข้อกำหนดในการควบคุม
5. มีมาตรฐานการเชื่อมต่ออะไรบ้าง?
ตัวเลือกการเชื่อมต่อที่ระบุไว้คือปลายเธรด NPT และ BSP ควรยืนยันการเชื่อมต่อที่เกี่ยวข้องเมื่อทำการสั่งซื้อ
6. สามารถจัดหาวัสดุอื่นได้หรือไม่?
ใช่. วัสดุอื่นๆ มีให้บริการตามคำขอ โดยขึ้นอยู่กับความดัน อุณหภูมิ ตัวกลาง และการกำหนดค่าส่วนประกอบที่ต้องการ
