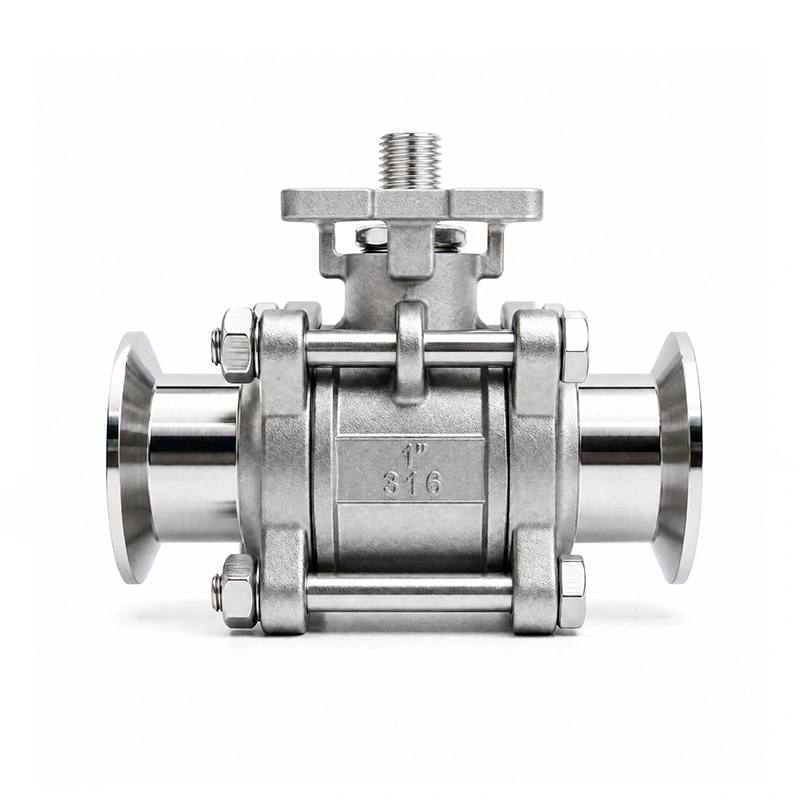

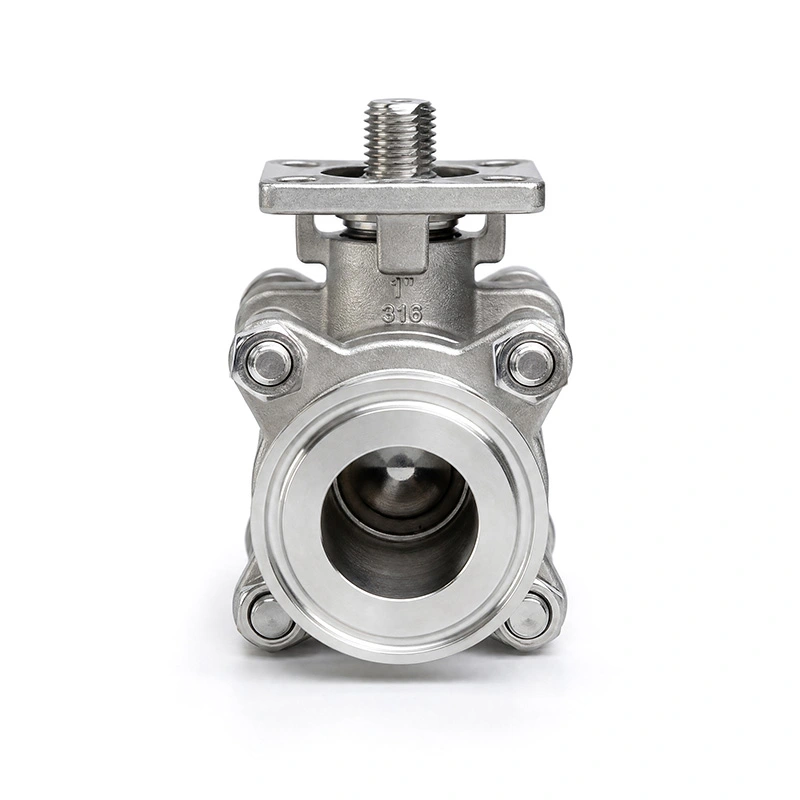

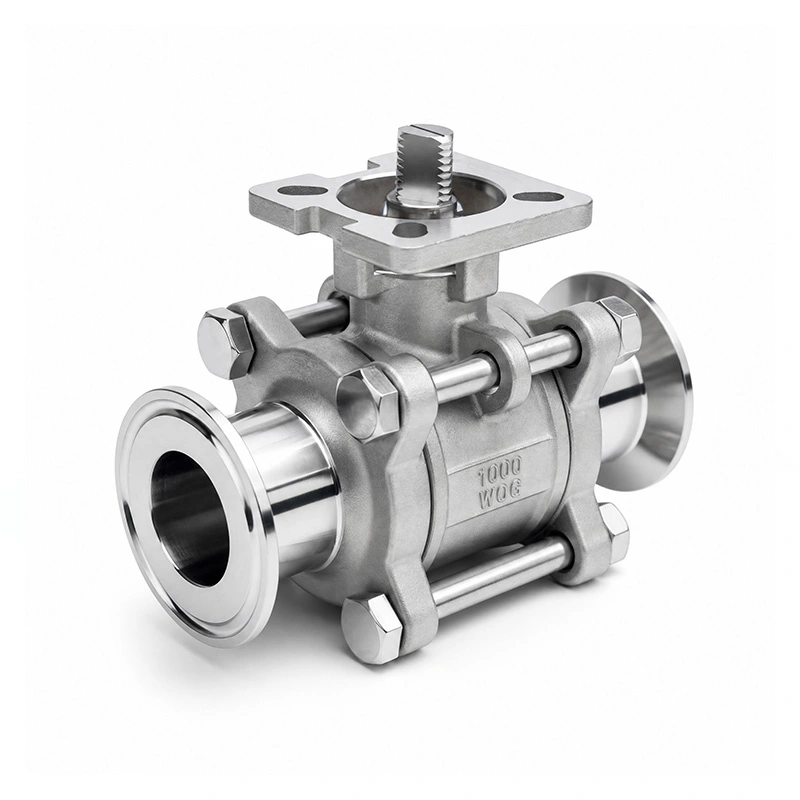

3PC บอลวาล์ว Tri-clamp ที่ห่อหุ้มอย่างเต็มที่พร้อมแผ่นยึด ISO 5211

บอลวาล์ว Tri-clamp ที่ห่อหุ้มอย่างเต็มที่ 3PC พร้อมแผ่นยึด ISO 5211 ใช้ตัววาล์วสามชิ้นพร้อมการเชื่อมต่อ Tri-clamp สำหรับระบบท่อสุขาภิบาลและกระบวนการ โครงสร้างแบบสามชิ้นช่วยให้สามารถเข้าถึงส่วนประกอบภายในได้หลังจากแยกท่อแล้ว ในขณะที่แผ่นยึด ISO 5211 ให้อินเทอร์เฟซมาตรฐานสำหรับการติดตั้งตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้า การกำหนดค่านี้เหมาะสำหรับระบบควบคุมของไหลที่จำเป็นต้องมีการเชื่อมต่อด้านสุขอนามัยและการทำงานของวาล์วอัตโนมัติ

ขนาดหลัก

คุณสมบัติการออกแบบที่สำคัญ

โครงสร้างวาล์วสามชิ้น

ตัวถังสามชิ้นประกอบด้วยส่วนวาล์วกลางและส่วนปลายสองส่วน หลังจากแยกท่ออย่างเหมาะสมและวาล์วถูกลดแรงดันแล้ว จะสามารถเปิดตัวถังเพื่อตรวจสอบหรือเปลี่ยนส่วนประกอบภายในได้ โครงสร้างนี้มีประโยชน์สำหรับการใช้งานที่ต้องการการบำรุงรักษาเบาะ ซีล หรือชิ้นส่วนภายในอื่นๆ เป็นระยะ

การเชื่อมต่อแบบไตรแคลมป์

การเชื่อมต่อแบบไตรแคลมป์ใช้การจัดเรียงแคลมป์และปะเก็นแทนข้อต่อแบบเกลียวหรือหน้าแปลน วิธีการเชื่อมต่อนี้ทำให้สามารถติดตั้งหรือถอดวาล์วได้โดยไม่ต้องเชื่อมวาล์วเข้ากับท่อโดยตรง ควรเลือกวัสดุปะเก็นและขนาดการเชื่อมต่อที่เหมาะสมตามข้อกำหนดของกระบวนการ อุณหภูมิ และท่อ

การติดตั้งแอคชูเอเตอร์ ISO 5211

บอลวาล์วไตรแคลมป์ห่อหุ้มเต็มที่ 3PC พร้อมแผ่นยึด ISO 5211 ได้รับการออกแบบด้วยอินเทอร์เฟซการติดตั้งแอคชูเอเตอร์ ISO 5211 บนวาล์ว ช่วยให้สามารถติดตั้งแอคชูเอเตอร์แบบนิวแมติกหรือไฟฟ้าที่เข้ากันได้เข้ากับวาล์วได้โดยตรง โดยไม่ต้องอาศัยการจัดติดตั้งแบบธรรมดาที่แยกต่างหาก การเลือกแอคชูเอเตอร์ควรตรงกับขนาดวาล์ว แรงบิดในการทำงาน และข้อกำหนดในการควบคุมระบบ

ส่วนประกอบเปียกสแตนเลส 316

ตัวเครื่องระบุเป็น ASTM A351 CF8M (316) ในขณะที่ลูกบอลและก้านระบุเป็น ASTM A182 F316 วัสดุสแตนเลสเหล่านี้เหมาะสำหรับการใช้งานของไหลทางอุตสาหกรรมหลายประเภท โดยคำนึงถึงความเข้ากันได้ของวัสดุและความต้านทานการกัดกร่อนเป็นสิ่งสำคัญ ที่นั่ง RPTFE ผสมผสาน PTFE เข้ากับตัวเติม 15% และควรได้รับการประเมินเทียบกับตัวกลางและอุณหภูมิการทำงานจริงก่อนที่จะเลือก

การใช้งาน

บอลวาล์วไตรแคลมป์ห่อหุ้มเต็มที่ 3PC พร้อมแผ่นยึด ISO 5211 สามารถใช้ในระบบท่อที่ต้องใช้วาล์วปิดขนาดกะทัดรัด การเชื่อมต่อแบบสุขาภิบาล และตัวเลือกการสั่งงานอัตโนมัติ พื้นที่ใช้งานทั่วไป ได้แก่:

การแปรรูปของเหลวทั่วไป

การจัดการของเหลวเคมี

สิ่งอำนวยความสะดวกบำบัดน้ำ

การผลิตอุตสาหกรรมเบา

ระบบท่ออัตโนมัติ

การติดตั้งและการใช้งาน

การติดตั้งไตรแคลมป์

ก่อนการติดตั้ง ให้ยืนยันว่าขนาดวาล์ว ขนาดการเชื่อมต่อ วัสดุปะเก็น และข้อกำหนดอุณหภูมิความดัน ตรงกับข้อกำหนดของท่อ วางวาล์วไว้ระหว่างข้อต่อ Tri-clamp ที่เชื่อมต่อกัน ติดตั้งปะเก็นที่เหมาะสม และยึดข้อต่อให้แน่นด้วยแคลมป์ ควรตรวจสอบการเชื่อมต่อเพื่อการจัดตำแหน่งที่ถูกต้องก่อนที่ระบบจะมีแรงดัน

การติดตั้งแอคชูเอเตอร์

แผ่นยึด ISO 5211 มีส่วนต่อประสานสำหรับตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้าที่เข้ากันได้ ตรวจสอบรูปแบบการติดตั้งแอคชูเอเตอร์ ขนาดเพลา และแรงบิดในการทำงานที่ต้องการก่อนการติดตั้ง ควรติดตั้งและปรับแอคชูเอเตอร์ตามคำแนะนำของผู้ผลิตวาล์วและแอคชูเอเตอร์

การซ่อมบำรุง

ก่อนการบำรุงรักษา ให้แยกวาล์วออกจากท่อและปล่อยแรงดันตกค้างทั้งหมด โครงสร้างแบบสามชิ้นทำให้สามารถเปิดตัววาล์วเพื่อตรวจสอบบอล บ่าวาล์ว ก้านวาล์ว และส่วนประกอบการซีลได้ เปลี่ยนส่วนประกอบที่สึกหรอด้วยชิ้นส่วนที่เหมาะสม และตรวจสอบการซีลและสภาพการทำงานของวาล์วก่อนนำกลับมาใช้งาน

ข้อพิจารณาในการคัดเลือก

เมื่อเลือกวาล์วนี้สำหรับระบบท่อใหม่ ให้พิจารณาสื่อการทำงาน ความดัน อุณหภูมิ ขนาดท่อ ขนาดการเชื่อมต่อ และวิธีการกระตุ้นที่ต้องการ ควรตรวจสอบบ่าวาล์วและวัสดุปิดผนึกว่าเข้ากันได้กับของเหลวในกระบวนการหรือไม่ สำหรับการใช้งานแบบอัตโนมัติ ควรเลือกแอคชูเอเตอร์ตามแรงบิดในการทำงานของวาล์วและข้อกำหนดในการควบคุมของระบบ

คำถามที่พบบ่อย

คำถามที่ 1: บอลวาล์วไตรแคลมป์แบบห่อหุ้มเต็มที่ 3PC พร้อมแผ่นยึด ISO 5211 ใช้ทำอะไร

บอลวาล์วไตรแคลมป์แบบห่อหุ้มเต็มที่ 3 ชิ้น พร้อมแผ่นยึด ISO 5211 ใช้สำหรับการควบคุมการเปิด/ปิดของเหลวในระบบท่อที่ต้องใช้ตัววาล์วสามชิ้น การเชื่อมต่อแบบไตรแคลมป์ และอินเทอร์เฟซการติดตั้งแอคชูเอเตอร์ It can be configured for manual operation or combined with a suitable pneumatic or electric actuator for automated control.

คำถามที่ 2: แผ่นรองยึด ISO 5211 ให้ประโยชน์อะไรบ้าง

แผ่นยึด ISO 5211 มีอินเทอร์เฟซการติดตั้งแอคชูเอเตอร์ที่เป็นมาตรฐาน สามารถติดตั้งแอคชูเอเตอร์แบบนิวแมติกหรือไฟฟ้าที่ใช้ร่วมกันได้ตามขนาดการติดตั้ง ISO 5211 ที่บังคับใช้ โดยขึ้นอยู่กับขนาดแอคชูเอเตอร์และข้อกำหนดแรงบิดของวาล์ว

Q3: อะไรคือข้อดีของโครงสร้างสามชิ้น?

โครงสร้างแบบสามชิ้นช่วยให้สามารถเข้าถึงส่วนประกอบภายในของวาล์วได้หลังจากที่ท่อถูกแยกออกและลดแรงดันแล้ว ซึ่งช่วยลดความยุ่งยากในการตรวจสอบและการเปลี่ยนที่นั่ง ซีล และส่วนประกอบอื่นๆ ที่ให้บริการได้ เมื่อเทียบกับตัวถังแบบชิ้นเดียวที่ปิดสนิท

Q4: วาล์วนี้ใช้วัสดุอะไรบ้าง?

ตัวเครื่องคือ ASTM A351 CF8M (316) ในขณะที่ลูกบอลและก้านคือ ASTM A182 F316 เบาะนั่งเป็นแบบ RPTFE (PTFE+15%fv) มีการกำหนดค่าวัสดุอื่น ๆ ตามคำขอ

คำถามที่ 5: วาล์วนี้สามารถใช้กับแอคทูเอเตอร์แบบนิวแมติกหรือแบบไฟฟ้าได้หรือไม่

ใช่. อินเทอร์เฟซการติดตั้ง ISO 5211 ได้รับการออกแบบมาสำหรับการติดตั้งแอคชูเอเตอร์ ควรเลือกแอคชูเอเตอร์ที่เหมาะสมตามขนาดวาล์ว แรงบิดในการทำงาน ความดัน อุณหภูมิ และข้อกำหนดของระบบควบคุม

Q6: สิ่งที่ควรตรวจสอบก่อนสั่งซื้อ?

ยืนยันขนาดวาล์วที่ต้องการ ขนาดการเชื่อมต่อ แรงดันใช้งาน อุณหภูมิ ตัวกลางในกระบวนการ วัสดุบ่าวาล์ว และวิธีการกระตุ้น สำหรับระบบอัตโนมัติ ควรยืนยันรูปแบบการติดตั้งแอคชูเอเตอร์และแรงบิดที่ต้องการด้วย
