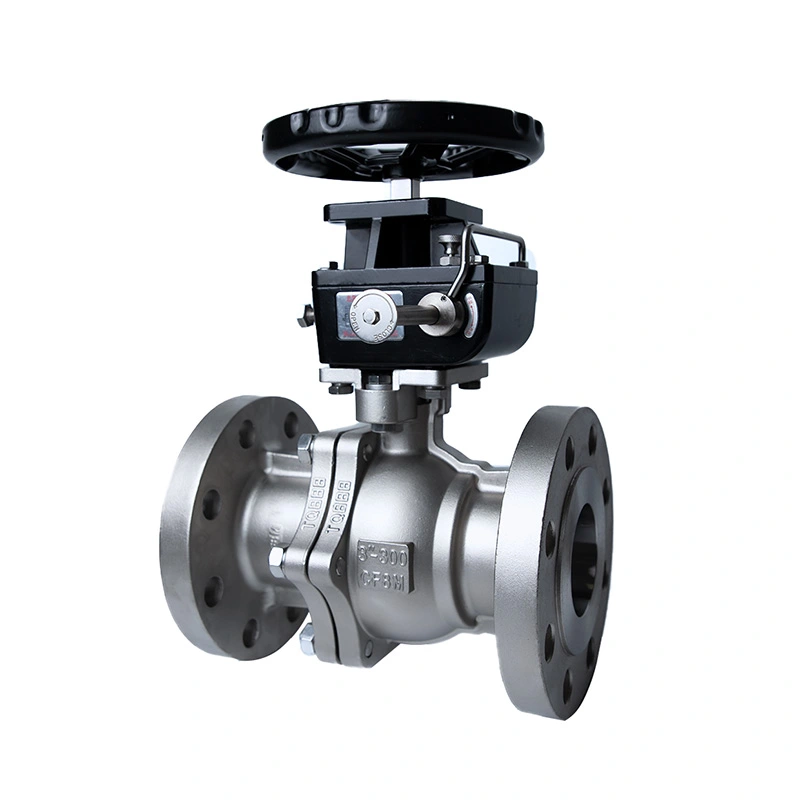

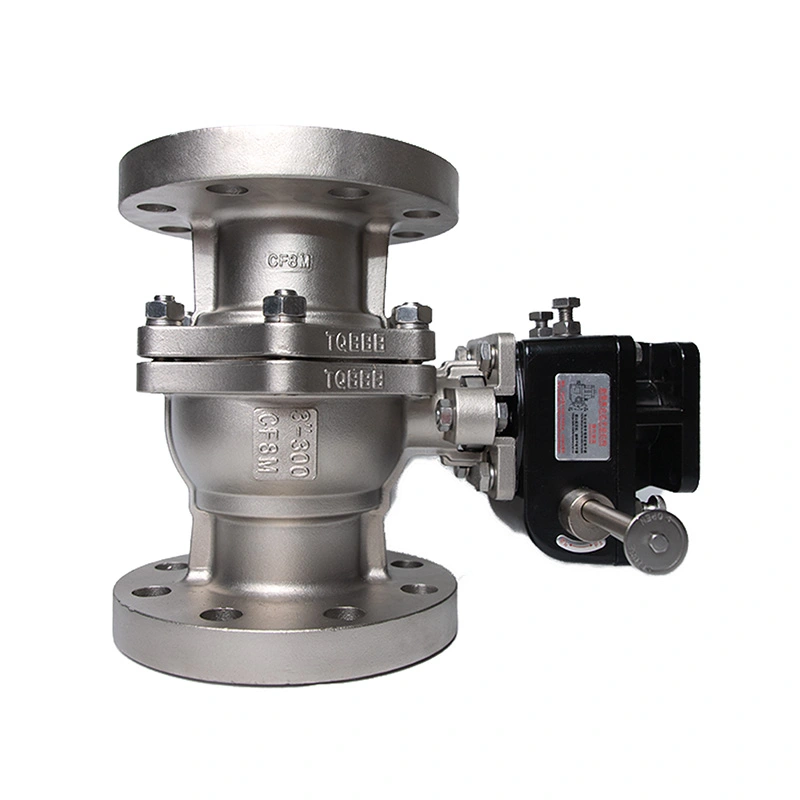

บอลวาล์วหน้าแปลน ANSI 300LB พร้อมฐาน ISO 5211 สำหรับแอคทูเอเตอร์

บอลวาล์วหน้าแปลน ANSI 300LB พร้อมฐาน ISO 5211 สำหรับแอคชูเอเตอร์ได้รับการกำหนดค่าสำหรับการแยกท่อทางอุตสาหกรรมโดยต้องใช้วาล์วหน้าแปลนคลาส 300 และการทำงานที่พร้อมสำหรับแอคชูเอเตอร์ ขอบเขตความดันและส่วนประกอบภายในที่ทำจากสเตนเลสสตีลได้รับการระบุไว้สำหรับช่วงความดันและอุณหภูมิที่ระบุไว้ ในขณะที่การกำหนดค่าวาล์วสามารถจับคู่กับการทำงานแบบแมนนวล นิวเมติก หรือไฟฟ้าตามการใช้งาน

Shangtai ผลิตบอลวาล์วอุตสาหกรรมในเมืองเหวินโจว เจ้อเจียง ประเทศจีน โดยมีการตัดเฉือน การประกอบ การทดสอบแรงดัน การตรวจสอบ และการเตรียมขั้นสุดท้ายที่ดำเนินการตามความต้องการของผลิตภัณฑ์ที่เกี่ยวข้อง สำหรับคำสั่งซื้อโครงการ ขนาดวาล์ว การกำหนดค่าวัสดุ ข้อกำหนดของแอคชูเอเตอร์ แบบร่าง และเอกสารทางเทคนิคสามารถยืนยันได้ก่อนการผลิต

ขนาดหลัก

โครงสร้างวาล์วและการเลือกใช้วัสดุ

วาล์วใช้ตัวเครื่องสแตนเลสที่มีโครงสร้าง ASTM A351 CF8M (316) ในขณะที่ลูกบอลและก้านระบุไว้ใน ASTM A182 F316 วัสดุเหล่านี้มีโครงสเตนเลสสตีลที่สอดคล้องกันสำหรับขอบเขตแรงดันและส่วนประกอบหลักที่เปียก ที่นั่ง RPTFE ซึ่งประกอบด้วย PTFE พร้อมตัวเติม 15% ถูกเลือกสำหรับช่วงการทำงานที่ระบุ และควรได้รับการยืนยันกับสื่อในกระบวนการและอุณหภูมิจริงก่อนสั่งซื้อ

ตัวเครื่องสแตนเลส

โครงสร้าง ASTM A351 CF8M (316) เป็นโครงสร้างบรรจุแรงดันหลักของวาล์ว โครงสร้างสแตนเลสถือได้ว่าเป็นสื่ออุตสาหกรรมซึ่งความเข้ากันได้ของวัสดุและความต้านทานการกัดกร่อนเป็นปัจจัยในการเลือกที่สำคัญ

316 ลูกและก้าน

ลูกบอลและก้านใช้วัสดุ ASTM A182 F316 ตามการกำหนดค่าที่ระบุไว้ ลูกบอลมีองค์ประกอบควบคุมการไหลแบบควอเตอร์เทิร์น ในขณะที่ก้านจะส่งแรงบิดในการทำงานจากด้ามจับหรือแอคทูเอเตอร์ไปยังลูกบอล

ที่นั่ง RPTFE

ที่นั่ง RPTFE มีส่วนต่อประสานรอบลูกบอล ควรตรวจสอบการเลือกที่นั่งโดยเทียบกับตัวกลาง อุณหภูมิในการทำงาน ความดัน และเงื่อนไขการบริการที่จำเป็น เนื่องจากความเข้ากันได้ของบ่าวาล์วอาจแตกต่างกันไปตามของเหลวในกระบวนการที่แตกต่างกัน

การกำหนดค่าบอลวาล์วหน้าแปลนคลาส 300

การกำหนดค่าคลาส 300 มีไว้สำหรับระบบท่อที่ต้องการระดับแรงดันที่สูงกว่าคลาส 150 แรงดันสูงสุดที่ระบุไว้คือ 740PSI แต่ไม่ควรกำหนดแรงดันใช้งานที่อนุญาตจากระดับที่ระบุเพียงอย่างเดียว ความสามารถของแรงดันที่แท้จริงขึ้นอยู่กับขนาดวาล์ว วัสดุ อุณหภูมิ และพิกัดอุณหภูมิและแรงดันที่เกี่ยวข้อง

ปลายหน้าแปลน RF ให้การเชื่อมต่อแบบเกลียวกับหน้าแปลนท่อที่ตรงกัน ในระหว่างการเลือก ควรตรวจสอบขนาดท่อที่ระบุ ขนาดหน้าแปลน ระดับความดัน ประเภทการหันหน้า การจัดเรียงปะเก็น ข้อมูลจำเพาะของสลักเกลียว และพื้นที่การติดตั้งที่มีอยู่ทั้งหมดโดยเทียบกับระบบท่อ

การติดตั้งแอคชูเอเตอร์ ISO 5211

บอลวาล์วหน้าแปลน ANSI 300LB พร้อมฐาน ISO 5211 สำหรับแอคทูเอเตอร์สามารถกำหนดค่าสำหรับการทำงานอัตโนมัติผ่านอินเทอร์เฟซการติดตั้ง ISO 5211 ควรเลือกแอคชูเอเตอร์ตามแรงบิดในการทำงานของวาล์วและเงื่อนไขการบริการจริง แทนที่จะเลือกตามขนาดวาล์วเพียงอย่างเดียว

สามารถใช้แอคทูเอเตอร์แบบนิวแมติกและแบบไฟฟ้าสำหรับการควบคุมเปิด/ปิดอัตโนมัติ อาจจำเป็นต้องมีส่วนประกอบเพิ่มเติม เช่น โซลินอยด์วาล์ว ลิมิตสวิตช์ อุปกรณ์ป้อนกลับตำแหน่ง หรือตัวกำหนดตำแหน่ง ทั้งนี้ขึ้นอยู่กับระบบควบคุม อินเทอร์เฟซการติดตั้งที่มีอยู่ แรงบิดของแอคชูเอเตอร์ มุมการหมุน การจ่ายพลังงานหรืออากาศ และสัญญาณควบคุมควรได้รับการยืนยันก่อนการประกอบ

การดำเนินการด้วยตนเอง

สามารถใช้การทำงานแบบแมนนวลได้ในกรณีที่วาล์วทำงานในพื้นที่และไม่จำเป็นต้องมีการควบคุมอัตโนมัติ ควรเลือกวิธีการใช้งานตามขนาดวาล์ว ตำแหน่งการติดตั้ง ความถี่ในการทำงาน และแรงบิดในการทำงานที่ต้องการ

การกระตุ้นด้วยลม

การกระตุ้นด้วยลมเหมาะสำหรับระบบที่มีอากาศอัดและจำเป็นต้องดำเนินการแบบ Quarter-turn อย่างรวดเร็ว แรงบิดของแอคชูเอเตอร์ควรรวมค่าเผื่อที่เหมาะสมสำหรับสภาพการทำงานของวาล์วและความเสียดทานของเบาะนั่ง

การกระตุ้นด้วยไฟฟ้า

สามารถใช้การกระตุ้นด้วยไฟฟ้าได้เมื่อจำเป็นต้องรวมวาล์วเข้ากับระบบควบคุมไฟฟ้า ควรยืนยันแรงดันไฟฟ้า รอบการทำงาน แรงบิด ขีดจำกัดการเคลื่อนที่ ข้อกำหนดป้อนกลับ และสภาพแวดล้อมในระหว่างการเลือกแอคชูเอเตอร์

กระบวนการผลิต

1. การยืนยันทางเทคนิค

ก่อนการผลิต จะมีการตรวจสอบขนาดวาล์วที่ต้องการ ระดับคลาส 300 วัสดุตัวถังและส่วนตกแต่ง สื่อในการทำงาน อุณหภูมิ การกำหนดค่าเบาะนั่ง ขนาดการเชื่อมต่อ วิธีการใช้งาน และข้อกำหนดของแอคชูเอเตอร์ สามารถตรวจสอบแบบร่างและข้อกำหนดทางเทคนิคได้เมื่อวาล์วเป็นส่วนหนึ่งของโครงการท่อขนาดใหญ่หรือระบบอัตโนมัติ

2. การเตรียมและตรวจสอบวัสดุ

วัสดุที่เข้ามาและส่วนประกอบที่ซื้อมาจะได้รับการตรวจสอบตามข้อกำหนดการผลิตและการตรวจสอบที่เกี่ยวข้อง การระบุวัสดุ ขนาด สภาพพื้นผิว และเอกสารประกอบวัสดุสนับสนุนสามารถตรวจสอบได้สำหรับคำสั่งซื้อที่ต้องการการตรวจสอบย้อนกลับ

3. เครื่องจักรกลซีเอ็นซี

การตัดเฉือน CNC ใช้สำหรับการเชื่อมต่อตัววาล์ว พื้นผิวหน้าแปลน ส่วนประกอบลูกกลมและก้าน พื้นที่ปิดผนึก รูโบลต์ และคุณสมบัติความแม่นยำอื่นๆ การควบคุมขนาดเป็นสิ่งสำคัญสำหรับการรักษาการจัดตำแหน่งที่เหมาะสมระหว่างตัววาล์ว การเชื่อมต่อท่อ และส่วนประกอบในการทำงาน

4. การเตรียมส่วนประกอบ

บอลวาล์ว พื้นผิวซีล ก้าน บ่า บรรจุภัณฑ์ ปะเก็น ตัวยึด และส่วนประกอบอื่นๆ ได้รับการจัดเตรียมก่อนการประกอบ ข้อกำหนดการตกแต่งพื้นผิวและการทำความสะอาดขึ้นอยู่กับวัสดุและการใช้งานที่ต้องการ

5. การตรวจสอบการประกอบและระหว่างดำเนินการ

ส่วนประกอบภายในประกอบขึ้นตามการกำหนดค่าที่ระบุ การตรวจสอบอาจรวมถึงการจัดตำแหน่งก้าน การเคลื่อนตัวของลูกบอล การติดตั้งส่วนประกอบการซีล ขนาดหน้าแปลน การประกอบตัวถัง และขนาดส่วนต่อประสานการติดตั้งแอคชูเอเตอร์

6. การทดสอบแรงดันและการทำงาน

วาล์วที่เสร็จแล้วจะต้องได้รับการทดสอบแรงดันเปลือกและการรั่วไหลของบ่า ฟังก์ชั่นการทำงาน เงื่อนไขที่เกี่ยวข้องกับแรงบิด ลักษณะ เครื่องหมาย และรายการตรวจสอบที่ระบุอื่น ๆ จะได้รับการตรวจสอบก่อนปล่อย

7. การตรวจสอบขั้นสุดท้ายและการบรรจุหีบห่อ

การตรวจสอบขั้นสุดท้ายครอบคลุมถึงการระบุผลิตภัณฑ์ เอกสารที่จำเป็น สภาพวาล์ว ฝาครอบป้องกัน อุปกรณ์เสริม และบรรจุภัณฑ์ ใบหน้าหน้าแปลนและพื้นผิวการเชื่อมต่อแบบสัมผัสอื่น ๆ ควรได้รับการปกป้องระหว่างการขนส่งเพื่อลดความเสี่ยงในการจัดการความเสียหาย

การใช้งานทั่วไป

การบำบัดน้ำและท่อสาธารณูปโภค

ใช้สำหรับการแยกในอุปกรณ์บำบัดน้ำ ท่อสาธารณูปโภค ระบบสูบน้ำ และการใช้งานน้ำอุตสาหกรรมที่เกี่ยวข้อง เมื่อวัสดุที่เลือกเข้ากันได้กับสื่อบริการ

ระบบน้ำมันและก๊าซ

ใช้ได้กับการแยกท่อและการเชื่อมต่ออุปกรณ์ในระบบน้ำมันและก๊าซที่ระดับแรงดัน ข้อมูลจำเพาะของวัสดุ การกำหนดค่าที่นั่ง และมาตรฐานที่บังคับใช้ตรงตามข้อกำหนดของโครงการ

การแปรรูปทางเคมี

สามารถระบุได้สำหรับสื่อกระบวนการทางเคมีที่เข้ากันได้ การเลือกใช้วัสดุควรคำนึงถึงองค์ประกอบทางเคมี ความเข้มข้น อุณหภูมิ ความดัน และผลกระทบที่อาจเกิดขึ้นต่อร่างกาย ลูกบอล ก้าน และเบาะนั่ง

ระบบไฟฟ้าและกระบวนการทางอุตสาหกรรม

การเชื่อมต่อแบบหน้าแปลนและการกำหนดค่าคลาส 300 ทำให้วาล์วนี้เหมาะสำหรับกระบวนการอุตสาหกรรม สาธารณูปโภค และระบบไฟฟ้าที่เลือก ซึ่งจำเป็นต้องมีการเชื่อมต่อท่อแบบเกลียวและการแยกส่วนเลี้ยวสี่ส่วน

ข้อควรพิจารณาในการเลือกและการติดตั้ง

การเลือกวาล์วควรเริ่มต้นด้วยสภาพการทำงานจริงมากกว่าขนาดท่อที่ระบุเพียงอย่างเดียว ข้อมูลต่อไปนี้ควรได้รับการยืนยันก่อนสั่งซื้อ:

ปานกลาง:ระบุของเหลวและตรวจสอบความเข้ากันได้กับตัวถัง ลูกกลม ก้าน บ่า บรรจุภัณฑ์ และวัสดุปะเก็น

ความดันและอุณหภูมิ:ยืนยันแรงดันใช้งานปกติและสูงสุด ช่วงอุณหภูมิ ความผันผวนของแรงดัน และพิกัดอุณหภูมิ-แรงดันที่เกี่ยวข้อง

การเชื่อมต่อหน้าแปลน:จับคู่ขนาดหน้าแปลนวาล์ว, ระดับคลาส 300, หันหน้าไปทาง RF, การจัดเรียงรูโบลต์, ประเภทของปะเก็น และขนาดหน้าแปลนท่อ

การกำหนดค่าการไหลและพอร์ต:ยืนยันว่าจำเป็นต้องมีการก่อสร้างพอร์ตเต็มหรือลดพอร์ตโดยพิจารณาจากความสามารถในการไหล แรงดันตกคร่อม และข้อกำหนดด้านท่อ

ตัวกระตุ้น:สำหรับวาล์วอัตโนมัติ ให้ระบุแรงบิดในการทำงาน ประเภทแอคชูเอเตอร์ กำลังหรืออากาศ สัญญาณควบคุม และข้อกำหนดป้อนกลับที่ต้องการ

การติดตั้ง:ควรจัดแนวหน้าแปลนท่อให้ถูกต้องก่อนทำการสลัก ไม่ควรบังคับวาล์วให้อยู่ในตำแหน่งเพื่อชดเชยการวางท่อที่ไม่ตรงแนว และวาล์วควรอยู่ภายในขีดจำกัดความดันและอุณหภูมิที่ระบุระหว่างการทำงาน

การทดสอบและเอกสารประกอบ

การตรวจสอบวาล์วอาจรวมถึงการทดสอบแรงดันเปลือก การทดสอบการรั่วของบ่า การตรวจสอบขนาด การตรวจสอบการทำงาน การตรวจสอบด้วยสายตา และการตรวจสอบการทำเครื่องหมายตามข้อกำหนดในการสั่งซื้อที่เกี่ยวข้อง มีการระบุ API 598 สำหรับการทดสอบและตรวจสอบวาล์วนี้

สามารถจัดเตรียมเอกสารทางเทคนิคตามการกำหนดค่าผลิตภัณฑ์และข้อกำหนดของโครงการ เอกสารที่มีอยู่อาจรวมถึงเอกสารข้อมูลผลิตภัณฑ์ ภาพวาดมิติ ข้อมูลวัสดุ บันทึกการตรวจสอบ และเอกสารประกอบการทดสอบที่เกี่ยวข้อง

คำถามที่พบบ่อย

คำถามที่ 1: บอลวาล์วหน้าแปลน ANSI 300LB ที่มีฐาน ISO 5211 สำหรับแอคทูเอเตอร์ใช้ทำอะไร

บอลวาล์วหน้าแปลน ANSI 300LB พร้อมฐาน ISO 5211 สำหรับแอคทูเอเตอร์ ใช้สำหรับการแยกท่อทางอุตสาหกรรมและการควบคุมของเหลวเปิด/ปิดอัตโนมัติ เหมาะสำหรับน้ำ น้ำมัน แก๊ส เคมี สาธารณูปโภค และกระบวนการทางอุตสาหกรรมที่เข้ากันได้ภายในขีดจำกัดความดัน อุณหภูมิ และวัสดุที่ระบุ

คำถามที่ 2: คลาส 300 หมายความว่าวาล์วสามารถทำงานได้ที่ 300 psi ตลอดเวลาหรือไม่

ไม่ คลาส 300 เป็นการกำหนดระดับความดัน ไม่ใช่ค่าความดันคงที่ในหน่วย psi แรงดันใช้งานที่อนุญาตจะแตกต่างกันไปขึ้นอยู่กับวัสดุวาล์ว ขนาด อุณหภูมิการทำงาน และพิกัดอุณหภูมิแรงดันที่ใช้บังคับ

คำถามที่ 3: ควรเลือกแอคชูเอเตอร์อย่างไร?

ควรเลือกแอคชูเอเตอร์ตามแรงบิดในการทำงานที่ต้องการของวาล์ว เงื่อนไขการบริการ ความถี่ในการทำงาน และข้อกำหนดในการควบคุม สำหรับการกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้า ควรตรวจสอบส่วนต่อประสานการติดตั้งและข้อมูลจำเพาะของแอคชูเอเตอร์ก่อนการประกอบ

Q4: วาล์วนี้มาพร้อมกับวัสดุที่นั่งแบบใด?

โครงสร้างที่ระบุไว้ใช้ RPTFE (PTFE+15%fv) เป็นวัสดุเบาะนั่ง อาจพิจารณาการกำหนดค่าที่นั่งหรือการปิดผนึกอื่นๆ เมื่อตัวกลางหรือสภาวะอุณหภูมิที่แตกต่างกันต้องใช้วัสดุที่แตกต่างกัน

คำถามที่ 5: วาล์วสามารถจ่ายให้กับแอคชูเอเตอร์แบบนิวแมติกหรือแบบไฟฟ้าได้หรือไม่

ใช่. วาล์วสามารถกำหนดค่าสำหรับการใช้งานแบบแมนนวลหรือมาพร้อมกับระบบนิวแมติกหรือระบบไฟฟ้าที่เข้ากันได้ การเลือกแอคชูเอเตอร์ควรได้รับการยืนยันตามขนาดวาล์ว แรงบิดในการทำงาน วิธีการควบคุม และข้อกำหนดในการติดตั้ง

Q6: ควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคา?

ข้อมูลที่เป็นประโยชน์ ได้แก่ ขนาดวาล์ว ระดับแรงดัน ปานกลาง แรงดันใช้งาน อุณหภูมิ วัสดุตัวถัง วัสดุบ่าวาล์ว ข้อกำหนดของหน้าแปลน วิธีการใช้งาน ข้อมูลจำเพาะของแอคชูเอเตอร์ ปริมาณ และแบบหรือมาตรฐานทางเทคนิคที่จำเป็น

คำถามที่ 7: สามารถจัดเตรียมภาพวาดทางเทคนิคและเอกสารวัสดุได้หรือไม่?

ใช่. สามารถจัดเตรียมแบบผลิตภัณฑ์ ข้อมูลขนาด รายละเอียดวัสดุ บันทึกการตรวจสอบ และเอกสารทางเทคนิคอื่นๆ ที่เกี่ยวข้องได้ตามการกำหนดค่าวาล์วและข้อกำหนดของโครงการ
