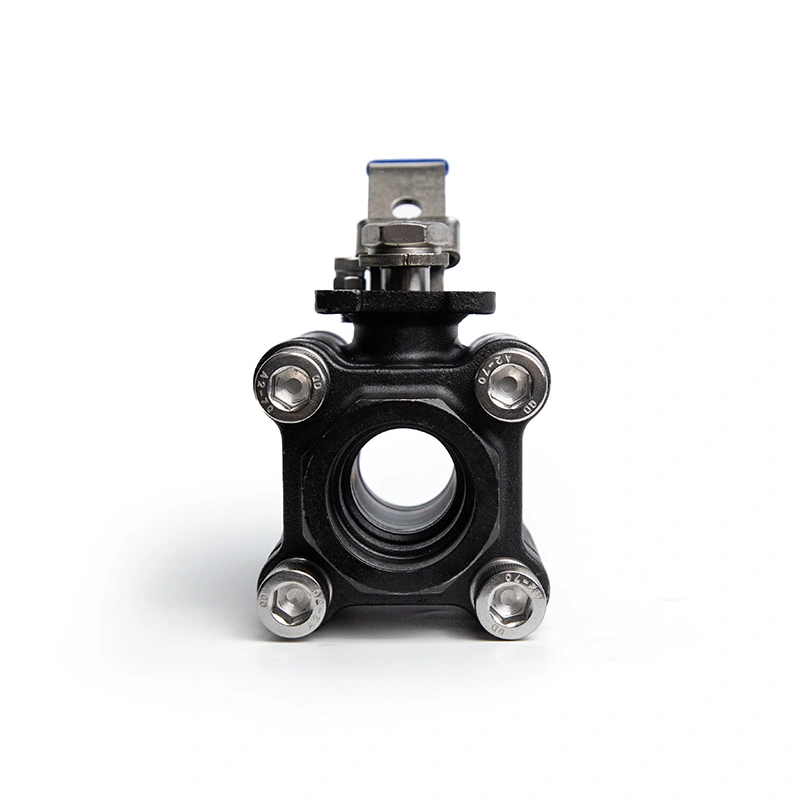

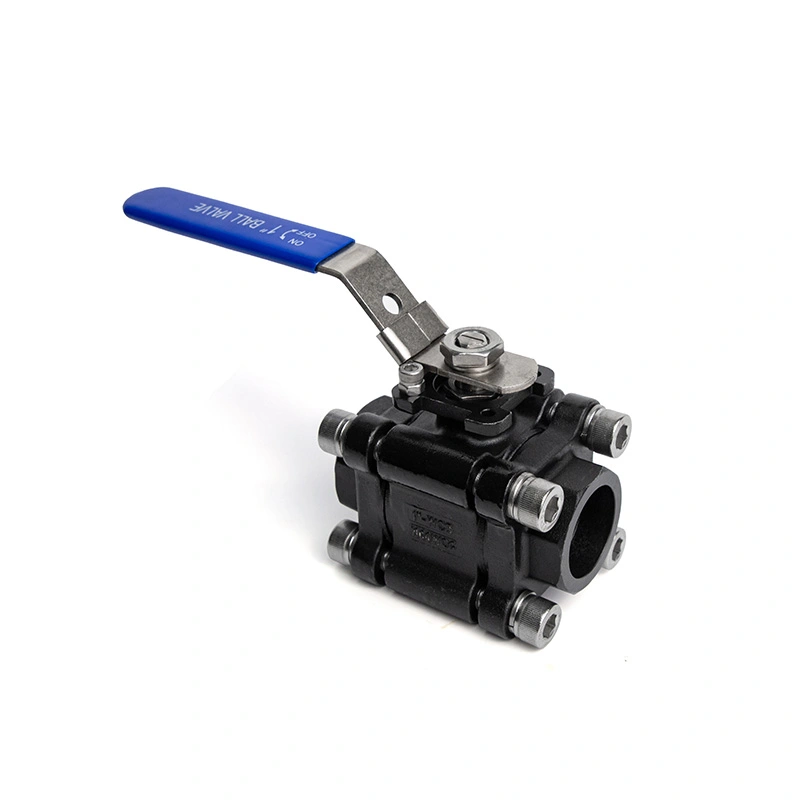

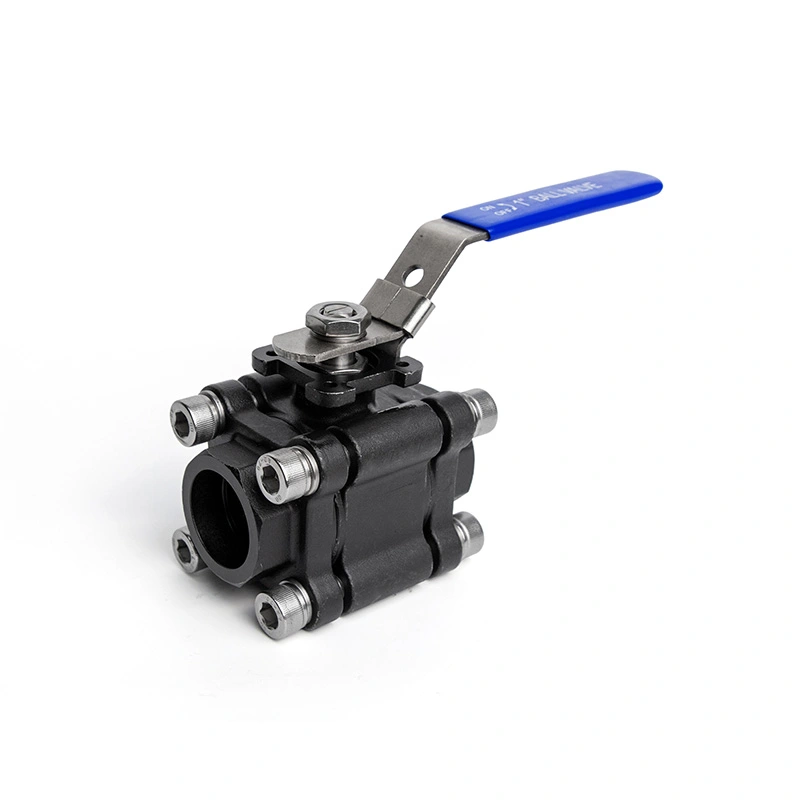

บอลวาล์วเหล็กคาร์บอน 3PC 2000WOG

บอลวาล์วเหล็กคาร์บอน 3PC 2000WOG เป็นบอลวาล์วสามชิ้นที่มีก้านขยายสำหรับท่อหุ้มฉนวน การติดตั้งแบบฝังและการใช้งานที่จำเป็นต้องขยายจุดปฏิบัติการ คะแนน 2000WOG และ โครงสร้างสามชิ้นทำให้เหมาะสำหรับการควบคุมของเหลวเปิด-ปิดแรงดันสูง สามารถถอดประกอบวาล์วได้ การตรวจสอบและการเปลี่ยนที่นั่งหรือซีล

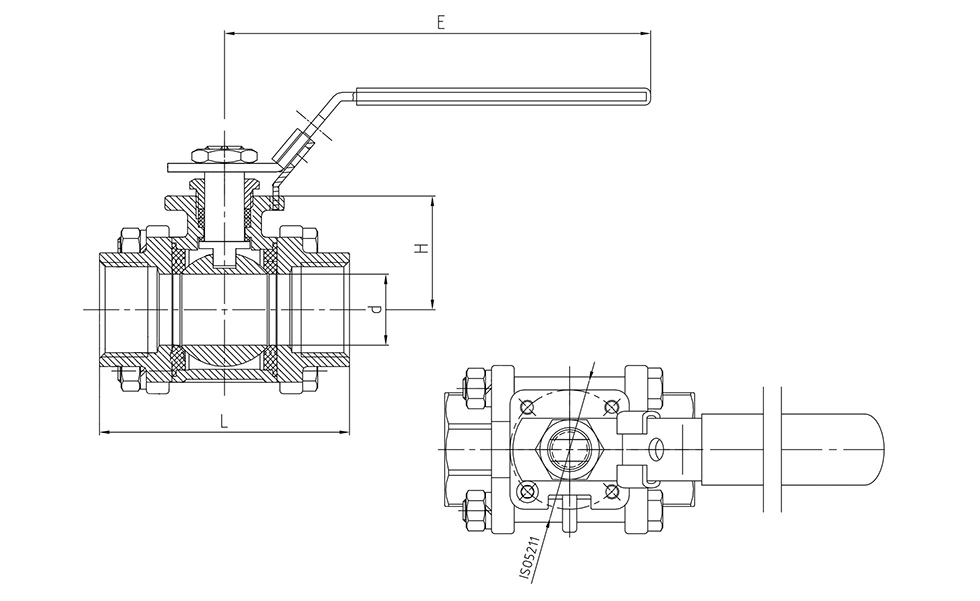

ขนาดหลัก

N: เธรดสิ้นสุดตาม ANSI B 2.1 NPT
B: ด้ายสิ้นสุดตาม BS21 BSP

คุณสมบัติที่สำคัญ

1. ก้านขยายสำหรับเงื่อนไขการติดตั้งพิเศษ

ก้านขยายช่วยให้เข้าถึงจุดการทำงานของวาล์วได้เมื่อมีการหุ้มฉนวน ฝัง หรือติดตั้งท่อ ในสถานที่ซึ่งมีการเข้าถึงอย่างจำกัด โครงสร้างก้านป้องกันการระเบิดช่วยรักษาก้านไว้ภายในตัววาล์วเมื่อใด วาล์วอยู่ภายใต้ความกดดัน

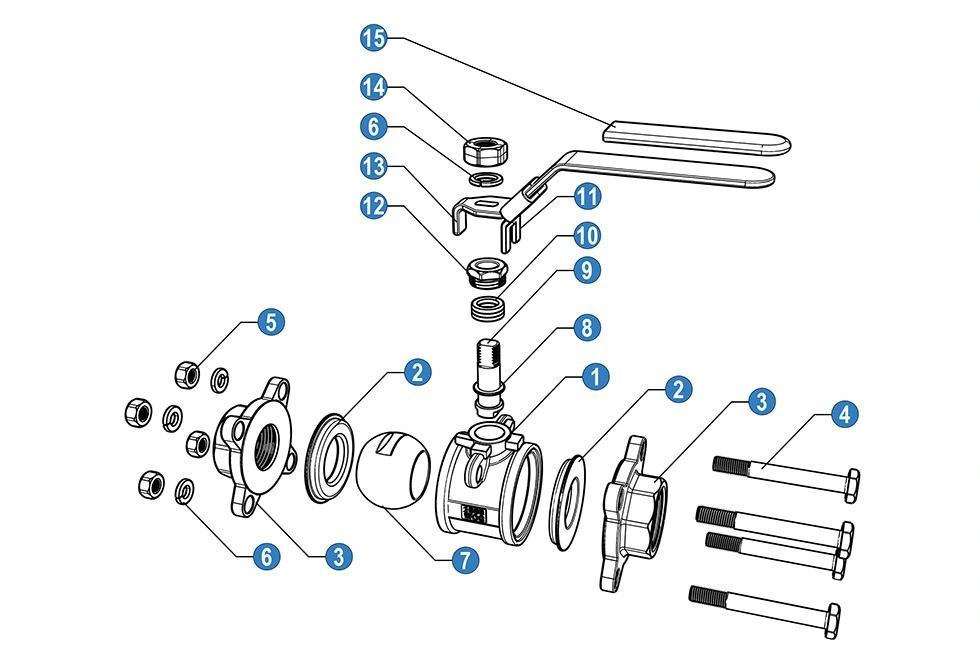

2. การก่อสร้างสามชิ้น

ตัวเครื่องสามชิ้นทำให้สามารถเปิดวาล์วเพื่อตรวจสอบและบำรุงรักษาได้ ที่นั่ง ซีล และการตกแต่งภายในอื่นๆ สามารถเข้าถึงส่วนประกอบเพื่อทดแทนได้เมื่อจำเป็น การก่อสร้างนี้เหมาะสำหรับท่ออุตสาหกรรม ระบบที่ต้องบำรุงรักษาเป็นระยะ

3. แรงดันสูงสุด 1975PSI

ที่บอลวาล์วเหล็กคาร์บอน 3PC 2000WOGอยู่ในรายการด้วยแรงดันสูงสุด 1975PSI ที่ แรงดันใช้งานที่ใช้จะขึ้นอยู่กับขนาดวาล์ว อุณหภูมิ ตัวกลาง และพิกัดอุณหภูมิแรงดัน ที่ การกำหนด 2000WOG หมายถึงบริการน้ำ น้ำมัน และก๊าซภายใต้เงื่อนไขการจัดอันดับที่เกี่ยวข้อง

4. การเชื่อมต่อ NPT และ BSP

วาล์วนี้สามารถใช้ได้กับการเชื่อมต่อแบบเกลียว NPT และ BSP การเลือกการเชื่อมต่อควรตรงกับไปป์ไลน์ ข้อกำหนดมาตรฐานและการติดตั้ง

วัสดุและมาตรฐาน

การกำหนดค่าที่ให้มานั้นใช้ ASTM A351 316 สำหรับตัววาล์ว, ASTM A182 F316 สำหรับลูกบอลและก้าน และ RPTFE (PTFE+15%fv) สำหรับเบาะนั่ง สามารถขอวัสดุอื่น ๆ ได้ตามเงื่อนไขการบริการที่กำหนด

การออกแบบและการผลิตเป็นไปตาม ISO 17292/API 608 การทดสอบและการตรวจสอบเป็นไปตาม API 598 ในขณะที่ การให้คะแนนอุณหภูมิความดันอ้างอิงถึง ASME B16.34 ช่วงอุณหภูมิที่แสดงคือ -25°C ถึง 150°C

การควบคุมคุณภาพ

การตรวจสอบการผลิตครอบคลุมถึงการตรวจสอบวัสดุที่เข้ามา การทดสอบแรงดัน การทดสอบการปิดผนึก และวาล์วที่เสร็จสิ้นแล้ว การตรวจสอบ สามารถจัดทำรายงานการทดสอบวัสดุและเอกสารประกอบผลิตภัณฑ์ที่เกี่ยวข้องได้ตามวาล์ว ข้อกำหนดการกำหนดค่าและการสั่งซื้อ

มีเอกสาร ISO 9001 และ CE สำหรับการกำหนดค่าที่เกี่ยวข้อง วัสดุ ที่นั่ง และส่วนประกอบการปิดผนึกสามารถทำได้ นอกจากนี้ยังสามารถเลือกได้ตามความดัน อุณหภูมิ และตัวกลางที่ต้องการ

การใช้งาน

บอลวาล์วเหล็กคาร์บอน 3PC 2000WOG ถือเป็นบริการเปิด-ปิดแรงดันสูงในระบบท่ออุตสาหกรรม ระบบต่างๆ รวมถึงการบำบัดน้ำ น้ำมันและก๊าซ กระบวนการทางเคมี การอัดอากาศ และการควบคุมของเหลวทั่วไป ที่ ก้านวาล์วแบบขยายมีประโยชน์อย่างยิ่งในกรณีที่ฉนวนหรือความลึกในการติดตั้งทำให้ก้านวาล์วมาตรฐานทำได้ยาก การเข้าถึง

ก่อนเลือก ให้ยืนยันแรงดันใช้งาน อุณหภูมิ ตัวกลาง ขนาดวาล์ว ประเภทการเชื่อมต่อ และความพร้อม พื้นที่ติดตั้ง ควรตรวจสอบความเข้ากันได้ของวัสดุสำหรับตัวลูกบอล ก้าน และเบาะนั่ง

คำถามที่พบบ่อย

1. แรงดันใช้งานสูงสุดของ 3PC Carbon Steel Ball Valve 2000WOG คือเท่าใด

ข้อมูลผลิตภัณฑ์แสดงแรงดันสูงสุดที่ 1975PSI ควรยืนยันความกดดันในการทำงานจริงที่อนุญาต ตามขนาดวาล์ว อุณหภูมิ ตัวกลาง และพิกัดอุณหภูมิแรงดันที่ใช้บังคับ

2. ก้านขยายมีไว้ทำอะไร?

ก้านขยายใช้สำหรับท่อหุ้มฉนวน การติดตั้งแบบฝัง และตำแหน่งที่วาล์วทำงาน จุดจะต้องอยู่ห่างจากจุดเชื่อมต่อท่อ

3. มีการเชื่อมต่อแบบเธรดอะไรบ้าง?

มีการเชื่อมต่อแบบเธรด NPT และ BSP ควรเลือกการเชื่อมต่อตามมาตรฐานท่อ และข้อกำหนดในการติดตั้ง

4. สามารถปรับแต่งวัสดุวาล์วได้หรือไม่?

ใช่. วัสดุตัวถัง บอล ก้าน ที่นั่ง และซีลอื่นๆ สามารถจัดหาได้ตามแรงดันปานกลางที่ต้องการ และอุณหภูมิ

5. สามารถจัดเตรียมเอกสารอะไรบ้าง?

สามารถจัดทำรายงานการทดสอบวัสดุและการตรวจสอบหรือเอกสารผลิตภัณฑ์ที่เกี่ยวข้องได้ตามวาล์ว ข้อกำหนดการกำหนดค่าและการสั่งซื้อ มีเอกสาร ISO 9001 และ CE สำหรับการกำหนดค่าที่เกี่ยวข้อง

6. วาล์วบรรจุเพื่อการส่งออกอย่างไร?

วาล์วบรรจุในกล่องกระดาษลูกฟูกและกล่องไม้อัดเพื่อการส่งออก ข้อกำหนดบรรจุภัณฑ์สามารถ ปรับเปลี่ยนตามขนาดวาล์ว ปริมาณ และข้อกำหนดในการขนส่ง
