บอลวาล์ว 3PC
3PC ก้นเชื่อมสิ้นสุดบอลวาล์วสแตนเลส

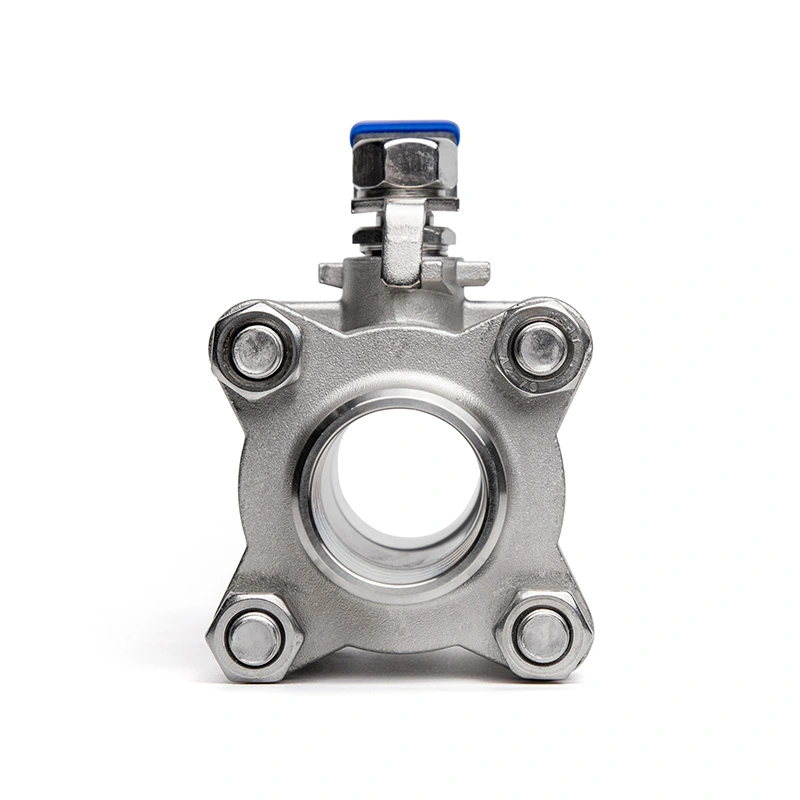

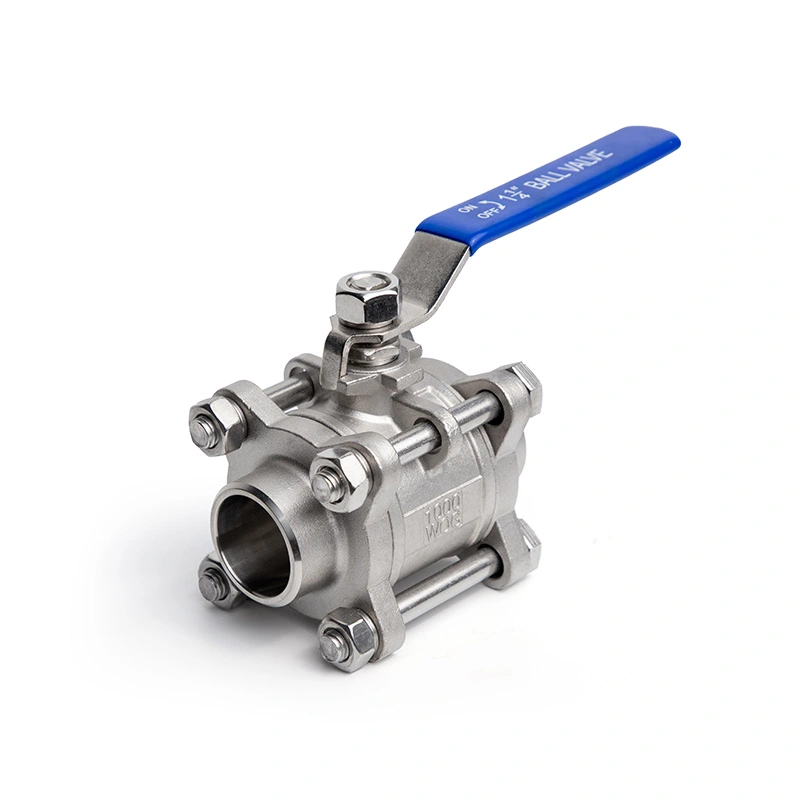

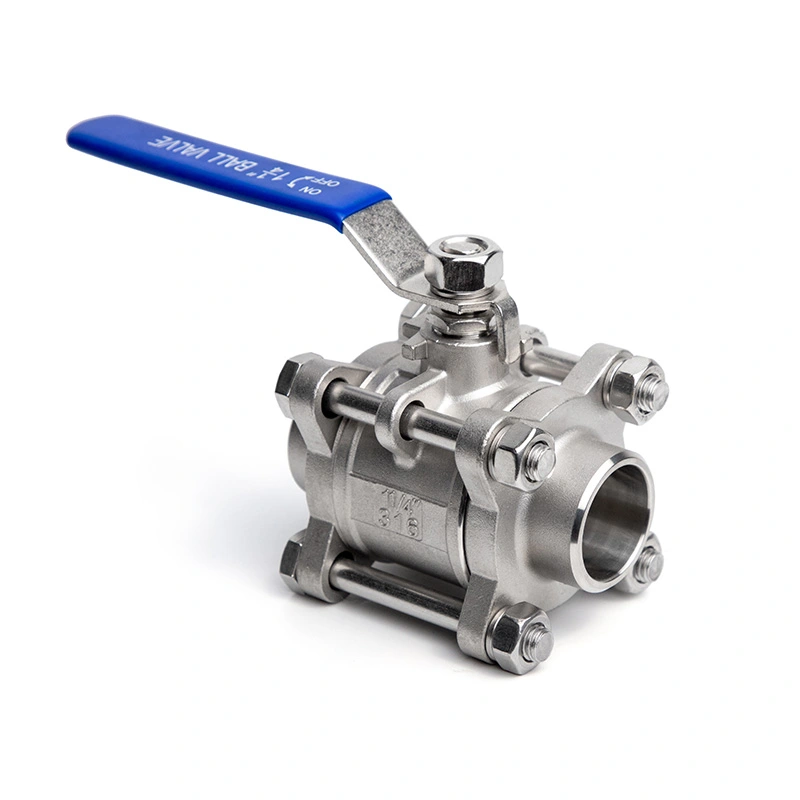

บอลวาล์วสแตนเลสปลายเชื่อมชน Shangtai 3PC มีโครงสร้าง 3 ชิ้นที่แข็งแกร่งและปลายเชื่อมชนป้องกันการรั่วสำหรับท่ออุตสาหกรรมแรงดันสูง ผลิตจากสเตนเลสเกรดพรีเมียมที่มีความทนทานต่อการกัดกร่อนดีเยี่ยม ช่วยให้สามารถบำรุงรักษาในสายการผลิตได้สะดวก เนื่องจากเป็นโรงงานโดยตรงที่มีการควบคุมคุณภาพอย่างเข้มงวดและบรรจุภัณฑ์ระดับส่งออก เราจึงนำเสนอโซลูชันการควบคุมของเหลวที่เชื่อถือได้สำหรับการใช้งานที่หลากหลาย
บอลวาล์วสแตนเลสปลายเชื่อมชน 3PC โดดเด่นด้วยตัวเครื่องสแตนเลสสามชิ้นพร้อมปลายเชื่อมชนสำหรับการเชื่อมต่อท่อถาวร โครงสร้างแบบสามชิ้นช่วยให้สามารถเข้าถึงส่วนประกอบภายในเพื่อตรวจสอบและเปลี่ยนซีลได้ หลังจากที่ท่อถูกแยกออกและลดแรงดันแล้ว สามารถเลือกวัสดุปิดผนึกได้ตามสื่อการทำงาน ความดัน และอุณหภูมิ มันถูกใช้ในปิโตรเคมี น้ำมันและก๊าซ การบำบัดน้ำ และระบบท่อพลังงานความร้อน
ขนาดหลัก
| ขนาด | 1/4" - 6" |
| คลาสความดัน | ซีแอล150 |
| ปลายเชื่อมชน | ASME B16.25 |
| แรงดันสูงสุด | 285PSI |
| มาตรฐานการออกแบบและการผลิต | ASME B16.34 |
| การทดสอบและตรวจสอบ | API598 |
| การให้คะแนนความดัน-อุณหภูมิ | ASME B16.34 |
| ช่วงอุณหภูมิ | -25°C~150°C |
| วัสดุตัวเครื่อง | ASTM A351 CF8M (316) |
| วัสดุลูก | มาตรฐาน ASTM A182 F316 |
| วัสดุก้าน | มาตรฐาน ASTM A182 F316 |
| วัสดุที่นั่ง | RPTFE(PTFE+15%fv) |
| ตัวเลือก | มีวัสดุอื่น ๆ ตามคำขอ |

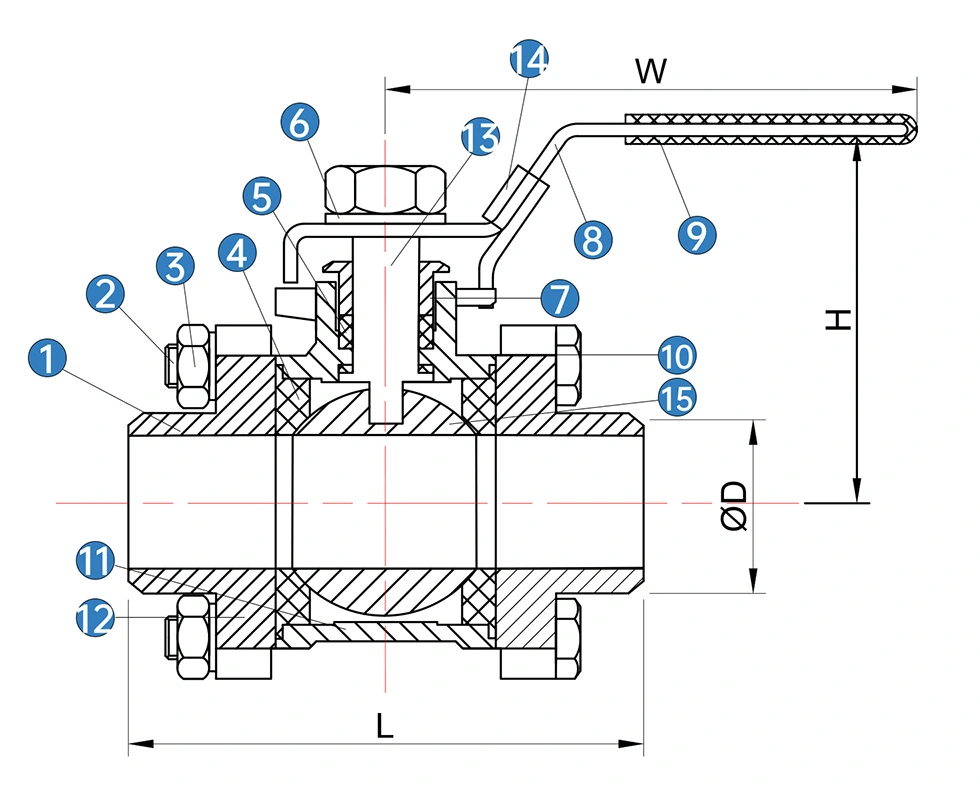

| เลขที่ | ชื่อ | วัสดุ(*ไม่มี/ข) | วัสดุ(*ไม่มี/ข) |
| 1 | หมวก | เอสเอส 316 | เอสเอส 304 |
| 2 | สายฟ้า | เอสเอส 304 | เอสเอส 304 |
| 3 | นัท | เอสเอส 304 | เอสเอส 304 |
| 4 | ที่นั่งบอล | ไฟเบอร์ | ไฟเบอร์ |
| 5 | การบรรจุก้าน | ไฟเบอร์ | ไฟเบอร์ |
| 6 | เครื่องซักผ้าสปริง | เอสเอส 304 | เอสเอส 304 |
| 7 | ต่อม | เอสเอส 316 | เอสเอส 304 |
| 8 | รับมือ | เอสเอส | เอสเอส |
| 9 | ปลอกแฮนด์ | พีวีซี | พีวีซี |
| 10 | สายฟ้า | เอสเอส 304 | เอสเอส 304 |
| 11 | ร่างกาย | เอสเอส 316 | เอสเอส 304 |
| 12 | เครื่องซักผ้าสปริง | เอสเอส 304 | เอสเอส 304 |
| 13 | ก้าน | เอสเอส316 | เอสเอส 304 |
| 14 | มือจับสลัก | เอสเอส304 | เอสเอส 304 |
| 15 | ลูกบอล | เอสเอส316 | เอสเอส 304 |
* N: ปลายเกลียวตาม ANSI B 2.1 NPT
* B: ปลายเกลียวตาม BS21 BSP
| ขนาด | D | L | H | W |
| 1/4 | 12.7 | 60.7 | 41.5 | 93 |
| 1/2 | 19 | 64.5 | 46.5 | 102 |
| 3/4 | 25.4 | 75 | 54.5 | 114 |
| 1 | 29 | 90 | 60.5 | 124.5 |
| 11/4 | 38 | 96.5 | 77.5 | 144.5 |
| 11/2 | 45 | 111.5 | 79.5 | 164 |
| 2 | 50.8 | 136 | 88.5 | 173 |
| 2 | 63.5 | 136 | 88.5 | 173 |
| 21/2 | 76.2 | 166.5 | 117 | 232 |
| 3 | 88.9 | 199 | 125 | 247 |
| 4 | 101.6 | 260 | 158 | 328 |
| 4 | 101.6 | 260 | 158 | 328 |
| 5 | 125 | / | / | / |
| 5 | 135 | / | / | / |
การตรวจสอบคุณภาพ
1. การตรวจสอบวัตถุดิบ
การทดสอบองค์ประกอบทางเคมีและสมบัติทางกลจะดำเนินการกับวัตถุดิบสแตนเลสเพื่อให้มั่นใจ ทนต่อการกัดกร่อนได้มาตรฐานและความสามารถในการรับแรงกด
2. การตรวจสอบมิติปลายเชื่อม
การตรวจสอบความหนาของผนังปลายเชื่อมอย่างเข้มงวด ขนาดมุมเอียง ความร่วมแกน และพิกัดความเผื่อโดยรวมเพื่อรับประกัน การจับคู่การเชื่อมที่แม่นยำและเชื่อถือได้กับท่อในสถานที่
3. การทดสอบอุทกสถิตและการปิดผนึก
วาล์วแต่ละตัวผ่านการทดสอบอุทกสถิตของเปลือกและการทดสอบการปิดผนึกบ่าภายใต้แรงดันที่กำหนดเพื่อตรวจสอบความต้านทานแรงดัน และประสิทธิภาพการรั่วไหลเป็นศูนย์ ช่วยขจัดความเสี่ยงที่ซ่อนอยู่ที่อาจเกิดขึ้น
4. การตรวจสอบผลิตภัณฑ์สำเร็จรูปขั้นสุดท้าย
การตรวจสอบรูปลักษณ์ ความสะอาด และความสมบูรณ์ของการประกอบอย่างเต็มรูปแบบก่อนบรรจุภัณฑ์เพื่อให้แน่ใจว่ามีการจัดส่งที่ปราศจากข้อบกพร่อง ทุกวาล์ว
บรรจุภัณฑ์
บอลวาล์วสแตนเลสปลายเชื่อมชน 3PC ทั้งหมดใช้บรรจุภัณฑ์ส่งออกสองชั้นที่ได้มาตรฐานเพื่อความปลอดภัยทางไกลระหว่างประเทศ การขนส่ง แต่ละวาล์วบรรจุแยกกันในกล่องลูกฟูกหนาพร้อมแผ่นกันกระแทกเพื่อหลีกเลี่ยง รอยขีดข่วนและความเสียหายจากการชน แพคเกจการขนส่งด้านนอกใช้กล่องไม้อัดที่แข็งแรงพร้อมการบีบอัดที่ดีเยี่ยม ทนต่อการตกกระแทกและความชื้น ปรับให้เข้ากับการขนส่งทางทะเลและทางบกได้อย่างเต็มที่เพื่อการส่งมอบทั่วโลกที่สมบูรณ์
