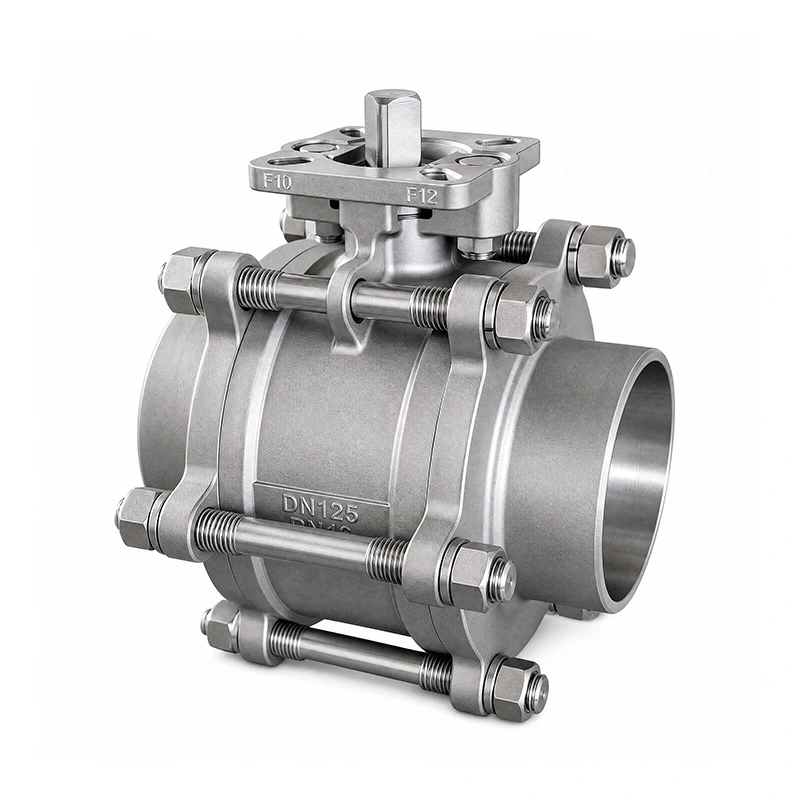

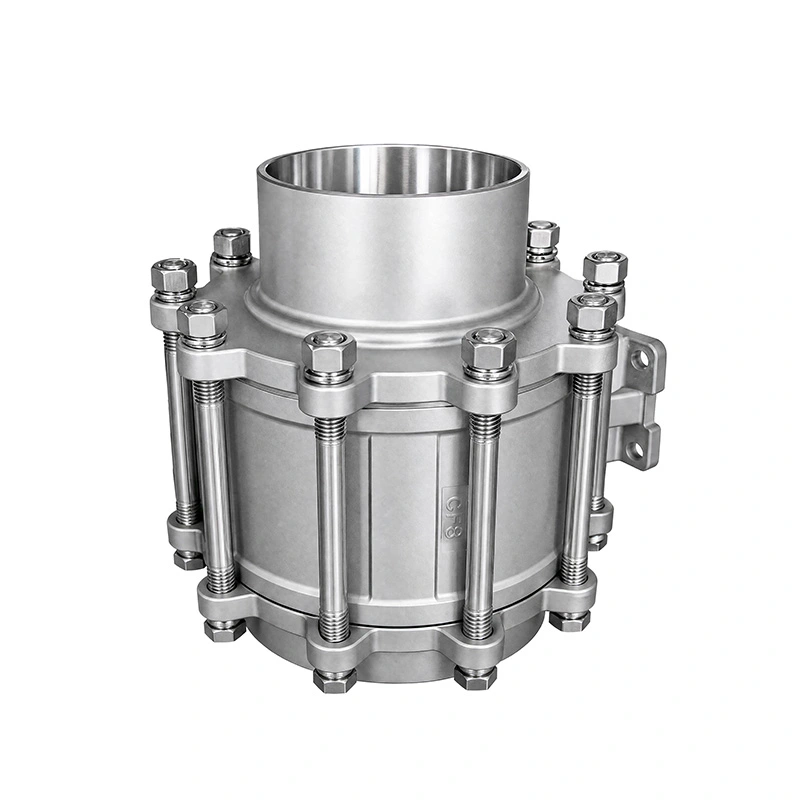

3PC Butt-welded Ends สแตนเลสสตีลบอลวาล์วขยายก้าน

ก้านขยายบอลวาล์วสแตนเลสปลายเชื่อมชน 3PC มีลักษณะปลายเชื่อมชนสำหรับการเชื่อมต่อท่อถาวรและก้านขยายสำหรับการใช้งานที่จำเป็นต้องวางตำแหน่งการทำงานของวาล์วให้ห่างจากท่อ ตัวเครื่องแบบสามชิ้นช่วยให้สามารถเข้าถึงส่วนประกอบภายในเพื่อการบำรุงรักษาได้ ในขณะที่แผ่นยึดมาตรฐาน ISO 5211 รองรับการติดตั้งตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้าโดยตรง

ขนาดหลัก

คุณสมบัติผลิตภัณฑ์

1. การเชื่อมต่อท่อแบบเชื่อมชน

วาล์วใช้ปลายเชื่อมชนที่ผลิตตามมาตรฐาน ASME B16.25 การเชื่อมวาล์วเข้ากับท่อโดยตรงทำให้มีการเชื่อมต่อคงที่โดยไม่มีข้อต่อเกลียวหรือหน้าแปลน ทำให้การกำหนดค่านี้เหมาะสำหรับการติดตั้งท่ออุตสาหกรรมแบบถาวร

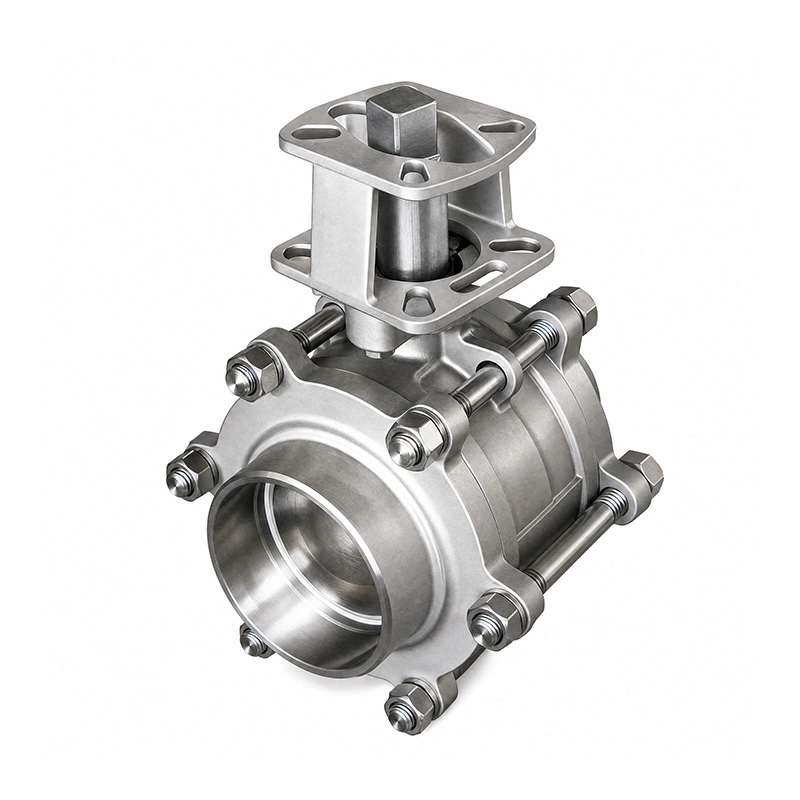

2. การกำหนดค่าก้านขยาย

ก้านขยายช่วยเพิ่มระยะห่างระหว่างด้ามจับหรือตัวกระตุ้นกับท่อ มีประโยชน์ในกรณีที่ฉนวน การจัดเรียงท่อ หรือเงื่อนไขการติดตั้งจำกัดการเข้าถึงก้านวาล์วมาตรฐาน

3. ตัวถังสามชิ้นเพื่อการบำรุงรักษา

โครงสร้างแบบสามชิ้นช่วยให้สามารถเข้าถึงส่วนประกอบวาล์วภายในได้เมื่อจำเป็นต้องตรวจสอบหรือเปลี่ยนใหม่ สามารถซ่อมบำรุงเบาะนั่งและส่วนประกอบซีลได้โดยไม่ต้องเปลี่ยนชุดวาล์วทั้งหมด

4. โครงสร้างวาล์วสแตนเลส

ก้านขยายบอลวาล์วสแตนเลสปลายเชื่อมชน 3PC ใช้ ASTM A351 CF8M (316) สำหรับตัวถังและ ASTM A182 F316 สำหรับลูกบอลและก้าน ที่นั่ง RPTFE ได้รับการระบุไว้สำหรับช่วงอุณหภูมิที่ระบุไว้ที่ -25 ℃ ถึง 150 ℃

การติดตั้งแอคชูเอเตอร์

วาล์วนี้มาพร้อมกับแผ่นยึดมาตรฐาน ISO 5211 สำหรับการติดตั้งแอคชูเอเตอร์โดยตรง สามารถเลือกแอคชูเอเตอร์แบบนิวแมติกหรือแบบไฟฟ้าได้ตามขนาดวาล์ว แรงบิดในการทำงาน และข้อกำหนดในการควบคุม ควรตรวจสอบอินเทอร์เฟซการติดตั้งแอคชูเอเตอร์ก่อนสั่งซื้อเพื่อให้แน่ใจว่าสามารถใช้งานร่วมกันได้

มาตรฐานและการตรวจสอบ

การออกแบบและการผลิตเป็นไปตาม ASME B16.34 โดยมีปลายเชื่อมชนตาม ASME B16.25 การทดสอบและการตรวจสอบวาล์วดำเนินการตาม API 598 อัตราแรงดันและอุณหภูมิยังอ้างอิงถึง ASME B16.34 อีกด้วย

การตรวจสอบการผลิตครอบคลุมถึงการตรวจสอบวัสดุ การทดสอบแรงดัน การตรวจสอบการปิดผนึก และการตรวจสอบวาล์วที่เสร็จสิ้นแล้ว สามารถจัดทำรายงานการทดสอบวัสดุและเอกสารประกอบผลิตภัณฑ์ที่เกี่ยวข้องได้ตามการกำหนดค่าวาล์วและข้อกำหนดในการสั่งซื้อ

การใช้งาน

ก้านขยายบอลวาล์วสแตนเลสปลายเชื่อมชน 3PC มีไว้สำหรับระบบท่ออุตสาหกรรมที่ต้องการการเชื่อมต่อแบบเชื่อมถาวรและการทำงานของวาล์วที่สามารถเข้าถึงได้ การใช้งานทั่วไป ได้แก่ การแปรรูปทางเคมี ระบบปิโตรเคมี อุปกรณ์ทางเภสัชกรรม การแปรรูปอาหารและเครื่องดื่ม การผลิตกระแสไฟฟ้า และการบำบัดน้ำ

ก่อนที่จะเลือก ให้ยืนยันสื่อท่อ ความดัน อุณหภูมิ ขนาดท่อ ข้อกำหนดในการเชื่อม และพื้นที่การติดตั้งที่มีอยู่ ควรตรวจสอบวัสดุวาล์วและโครงบ่าวาล์วว่าเข้ากันได้กับสื่อบริการหรือไม่

คำถามที่พบบ่อย

1. การใช้งานหลักของ 3PC Butt-welded Ends Stainless Steel Ball Valve Extended Stem คืออะไร?

ใช้ในระบบท่ออุตสาหกรรมที่จำเป็นต้องมีการเชื่อมต่อแบบเชื่อมและการเข้าถึงวาล์วแบบขยาย การใช้งานต่างๆ ได้แก่ ระบบเคมี ปิโตรเคมี ยา อาหารและเครื่องดื่ม ระบบบำบัดพลังงานและน้ำ

2. มาตรฐานใดที่ใช้กับปลายเชื่อมชน?

ปลายเชื่อมชนระบุไว้ตาม ASME B16.25 ควรตรวจสอบข้อกำหนดการเชื่อมกับการออกแบบท่อก่อนการติดตั้ง

3. สามารถติดตั้งแอคชูเอเตอร์ได้โดยตรงหรือไม่?

ใช่. วาล์วมีแผ่นยึดมาตรฐาน ISO 5211 สำหรับการติดตั้งตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้า การเลือกแอคชูเอเตอร์ควรขึ้นอยู่กับขนาดวาล์ว แรงบิดในการทำงาน และข้อกำหนดในการควบคุม

4. มีการใช้วัสดุอะไรบ้างในการกำหนดค่ามาตรฐาน?

ตัวเครื่องคือ ASTM A351 CF8M (316) ในขณะที่ลูกบอลและก้านคือ ASTM A182 F316 ที่นั่งมาตรฐานคือ RPTFE (PTFE+15%fv) มีวัสดุอื่น ๆ ตามคำขอ

5. ช่วงแรงดันและอุณหภูมิสูงสุดคือเท่าใด?

แรงดันสูงสุดที่ระบุไว้คือ 285PSI โดยมีช่วงอุณหภูมิ -25°C ถึง 150°C ขีดจำกัดการทำงานจริงควรได้รับการยืนยันตามขนาดวาล์ว ปานกลาง และพิกัดอุณหภูมิและความดันที่เกี่ยวข้อง

6. สามารถปรับแต่งวาล์วได้หรือไม่?

ใช่. การกำหนดค่าวัสดุและส่วนประกอบอื่นๆ สามารถจัดหาได้ตามสื่อ ความดัน อุณหภูมิ และเงื่อนไขการติดตั้งที่ต้องการ
