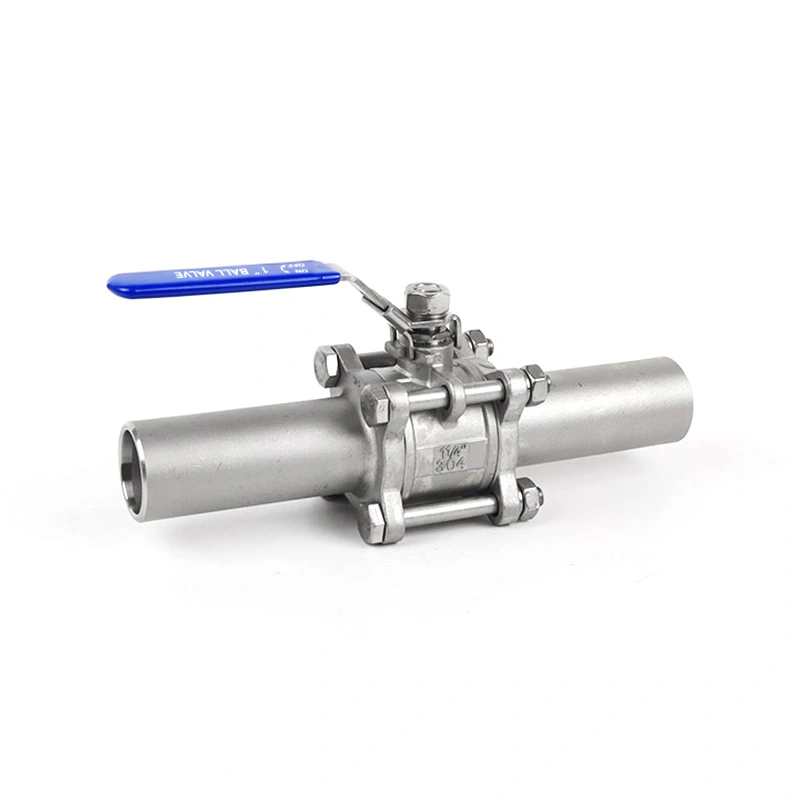

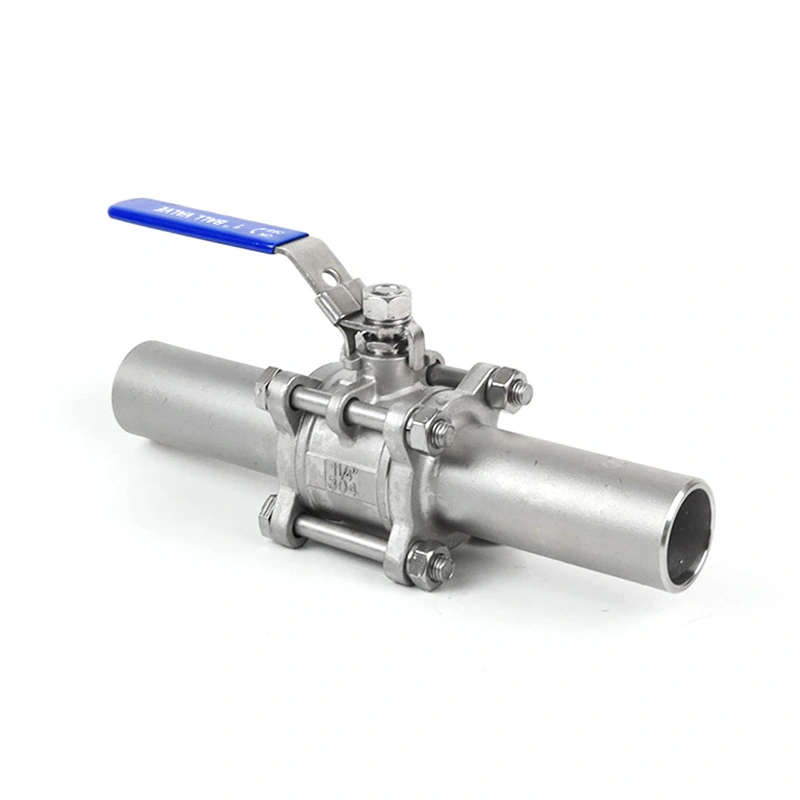

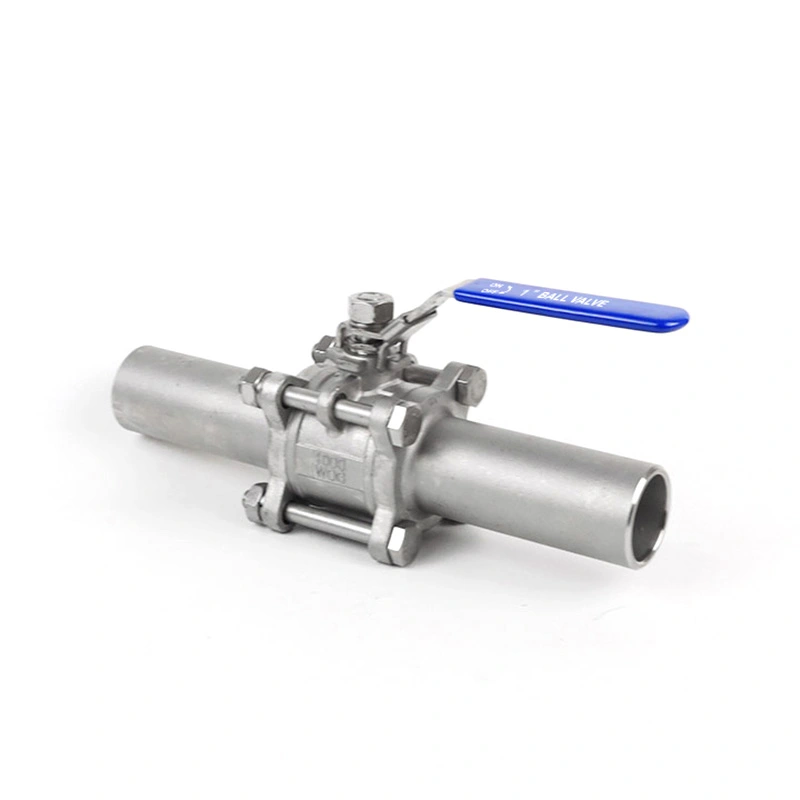

3PC บอลวาล์วเชื่อมขยาย

3PC Ball Valve Weld Extended ใช้ปลายเชื่อมชนแบบขยายเพื่อเพิ่มความยาวการเชื่อมระหว่างวาล์ว ร่างกายและท่อ ปลายขยายมีประโยชน์สำหรับท่อหุ้มฉนวน การติดตั้งแบบฝัง และโครงร่างการวางท่อ ในกรณีที่ต้องการระยะการเชื่อมเพิ่มเติม ตัวเครื่องแบบสามชิ้นยังช่วยให้สามารถเข้าถึงส่วนประกอบภายในได้อีกด้วย การตรวจสอบและเปลี่ยนใหม่หลังจากแยกท่อแล้ว

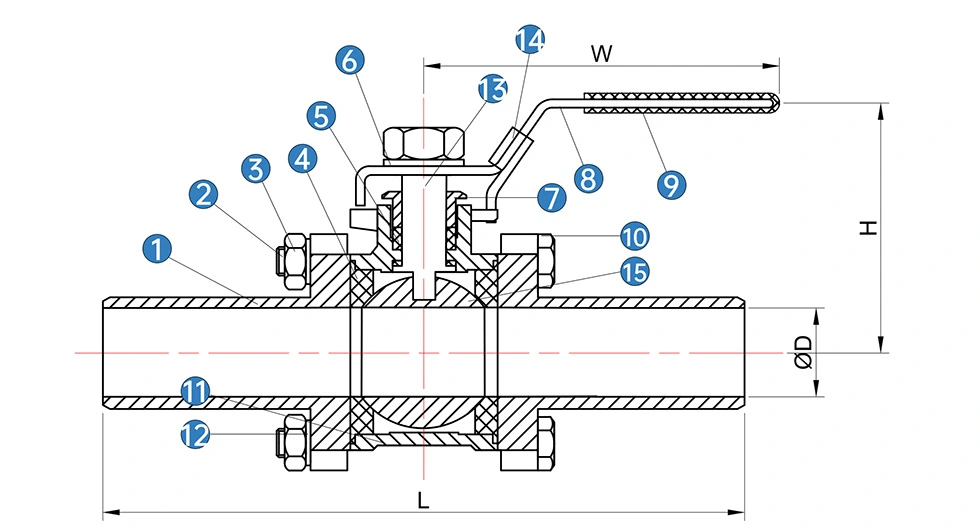

ขนาดหลัก

* N: ปลายเกลียวตาม ANSI B 2.1 NPT
* B: ปลายเกลียวตาม BS21 BSP

คุณสมบัติผลิตภัณฑ์

1. ปลายเชื่อมชนแบบขยาย

ปลายเชื่อมแบบขยายช่วยเพิ่มพื้นที่สำหรับการเชื่อมท่อและช่วยให้งานเชื่อมอยู่ห่างจากส่วนหลัก ตัววาล์ว การกำหนดค่านี้มีประโยชน์สำหรับท่อหุ้มฉนวนหรือฝังซึ่งจำเป็นต้องวางวาล์ว นอกฉนวนหรือในตำแหน่งที่สามารถเข้าถึงได้

2. การก่อสร้างสามชิ้น

ตัวแยกทำให้สามารถเปิดวาล์วเพื่อตรวจสอบและบำรุงรักษาได้ ที่นั่ง ซีล และการตกแต่งภายในอื่นๆ สามารถเข้าถึงส่วนประกอบต่างๆ ได้เมื่อจำเป็นต้องเปลี่ยน ช่วยลดความจำเป็นในการเปลี่ยนชุดวาล์วทั้งหมด

3. วัสดุสแตนเลส 316

3PC Ball Valve Weld Extended ใช้ ASTM A351 CF8M (316) สำหรับตัวถังและ ASTM A182 F316 สำหรับลูกบอลและก้าน ที่นั่งมาตรฐานคือ RPTFE (PTFE+15%fv) การผสมวัสดุอื่นๆ สามารถจัดหาได้ตามความต้องการ เงื่อนไขการให้บริการ

4. การเชื่อมต่อแบบเชื่อมชน

ปลายเชื่อมเป็นไปตามข้อกำหนด ASME B16.25 การเชื่อมต่อแบบเชื่อมชนทำให้เกิดการเชื่อมต่อถาวรระหว่างวาล์ว และท่อ โดยมีขั้นตอนการเชื่อมและการเตรียมท่อที่กำหนดโดยข้อกำหนดเฉพาะของท่อที่เกี่ยวข้อง

การเชื่อมและการติดตั้ง

ก่อนการเชื่อม ให้ตรวจสอบขนาดท่อ ขนาดปลายเชื่อม สภาพมุมเอียง และการจัดแนว ไปป์ไลน์ควรจะเป็น รองรับอย่างเหมาะสมเพื่อป้องกันการโหลดวาล์วมากเกินไประหว่างการติดตั้ง ขั้นตอนการเชื่อมควรปฏิบัติตามด้วย ข้อกำหนดโครงการที่เกี่ยวข้อง

ปลายที่ขยายออกช่วยเพิ่มระยะห่างระหว่างพื้นที่เชื่อมและภายในวาล์ว การเชื่อมที่เหมาะสมและ ควรปฏิบัติตามขั้นตอนการควบคุมความร้อนเพื่อปกป้องเบาะนั่ง ซีล และส่วนประกอบอื่นๆ ที่ไวต่อความร้อน

วัสดุและสภาพการใช้งาน

วาล์วถูกกำหนดไว้สำหรับช่วงอุณหภูมิ -25°C ถึง 150°C และแรงดันสูงสุด 285PSI ภายใต้รายการ เงื่อนไข ขีดจำกัดการทำงานจริงควรได้รับการยืนยันตามขนาดวาล์ว สื่อ อุณหภูมิ และ พิกัดอุณหภูมิแรงดันที่ใช้บังคับ

ตัวเครื่องสเตนเลสสตีล บอล F316 และก้าน F316 ได้รับการออกแบบมาสำหรับสื่ออุตสาหกรรมที่เข้ากันได้ ที่นั่งและการปิดผนึก ควรตรวจสอบการเลือกวัสดุกับของไหล อุณหภูมิ และความดันจริงก่อนสั่งซื้อ

การตรวจสอบคุณภาพ

การตรวจสอบวัสดุ

สามารถระบุการระบุวัสดุและบันทึกการตรวจสอบที่เกี่ยวข้องได้ตามความต้องการของคำสั่งซื้อ วัสดุ มีรายงานการทดสอบสำหรับการกำหนดค่าวาล์วที่เกี่ยวข้อง

การตรวจสอบมิติ

ขนาดวาล์วและคุณสมบัติการเชื่อมจะถูกตรวจสอบโดยเทียบกับแบบและข้อกำหนดของผลิตภัณฑ์ที่ระบุ การตรวจสอบอาจรวมถึงความยาวปลายเชื่อม ขนาด และสภาพการประกอบทั่วไป

การทดสอบแรงดันและการซีล

การทดสอบและตรวจสอบวาล์วเป็นไปตามข้อกำหนด API 598 ทำการทดสอบแรงดันและการปิดผนึกเพื่อตรวจสอบ ประสิทธิภาพการปิดผนึกตัววาล์วและบ่าก่อนจัดส่ง

การตรวจสอบวาล์วเสร็จสิ้น

การตรวจสอบขั้นสุดท้ายครอบคลุมถึงลักษณะของวาล์ว การประกอบ การป้องกันจุดเชื่อม และสภาพการทำงาน สินค้าที่ต้องการ สามารถจัดเตรียมเอกสารได้ตามคำสั่ง

การใช้งาน

3PC Ball Valve Weld Extended เหมาะสำหรับท่ออุตสาหกรรมที่มีการเชื่อมและการเชื่อมเพิ่มเติม จำเป็นต้องมีระยะห่าง การใช้งานทั่วไป ได้แก่ การแปรรูปปิโตรเคมี ระบบน้ำมันและก๊าซ พลังงานความร้อน การบำบัดน้ำและการควบคุมของไหลทางอุตสาหกรรมทั่วไป

การกำหนดค่าส่วนต่อขยายมีประโยชน์อย่างยิ่งเมื่อฉนวนท่อ การติดตั้งใต้ดิน หรือไซต์งาน เค้าโครงจำกัดพื้นที่ว่างรอบๆ ตัววาล์ว ความเหมาะสมของการสมัครควรได้รับการยืนยันตาม ข้อกำหนดปานกลาง ความดัน อุณหภูมิ และท่อ

บรรจุภัณฑ์

วาล์วถูกบรรจุเพื่อการส่งออกโดยใช้กล่องกระดาษลูกฟูกและกล่องไม้อัด ปลายเชื่อมอยู่ มีการป้องกันระหว่างการบรรจุเพื่อลดความเสี่ยงต่อความเสียหายต่อมุมเอียงและพื้นผิวการเชื่อมต่อระหว่างการขนย้ายและ การจัดส่ง

คำถามที่พบบ่อย

1. จุดประสงค์ของการเชื่อมแบบขยายสิ้นสุดลงบน 3PC Ball Valve Weld Extended คืออะไร?

ปลายเชื่อมแบบขยายช่วยเพิ่มระยะการเชื่อมระหว่างตัววาล์วและท่อ พวกมันมีประโยชน์สำหรับ ท่อหุ้มฉนวน การติดตั้งแบบฝัง และรูปแบบอื่น ๆ ที่จำเป็นต้องวางพื้นที่เชื่อมให้ไกลออกไป จากตัววาล์ว

2. วาล์วใช้วัสดุอะไร?

วัสดุตัวถังมาตรฐานคือ ASTM A351 CF8M (316) โดย ASTM A182 F316 ใช้สำหรับลูกบอลและก้าน ที่นั่งอยู่ RPTFE (PTFE+15%fv) มีวัสดุอื่น ๆ ตามคำขอ

3. มาตรฐานใดที่ใช้กับปลายเชื่อมชน?

ปลายเชื่อมชนระบุไว้ตาม ASME B16.25 ขั้นตอนการเชื่อมขั้นสุดท้ายควรเป็นไปตามที่บังคับใช้ ข้อกำหนดไปป์ไลน์หรือโครงการ

4. หลังจากติดตั้งแล้วสามารถดูแลรักษาวาล์วได้หรือไม่?

ใช่. ตัวเครื่องแบบสามชิ้นช่วยให้สามารถเข้าถึงส่วนประกอบภายในเพื่อตรวจสอบและเปลี่ยนใหม่ได้ ท่อจะต้อง แยกออกจากกันและคลายแรงดันก่อนการบำรุงรักษาวาล์ว

5. ขีดจำกัดความดันและอุณหภูมิคืออะไร?

แรงดันสูงสุดที่ระบุไว้คือ 285PSI และช่วงอุณหภูมิคือ -25°C ถึง 150°C การดำเนินงานที่อนุญาตจริง เงื่อนไขขึ้นอยู่กับขนาดวาล์ว สื่อ และพิกัดอุณหภูมิแรงดันที่ใช้บังคับ

6. สามารถจัดเตรียมเอกสารอะไรบ้าง?

สามารถจัดทำรายงานการทดสอบวัสดุและการตรวจสอบหรือเอกสารประกอบผลิตภัณฑ์ที่เกี่ยวข้องได้ตามวาล์ว ข้อกำหนดการกำหนดค่าและการสั่งซื้อ
