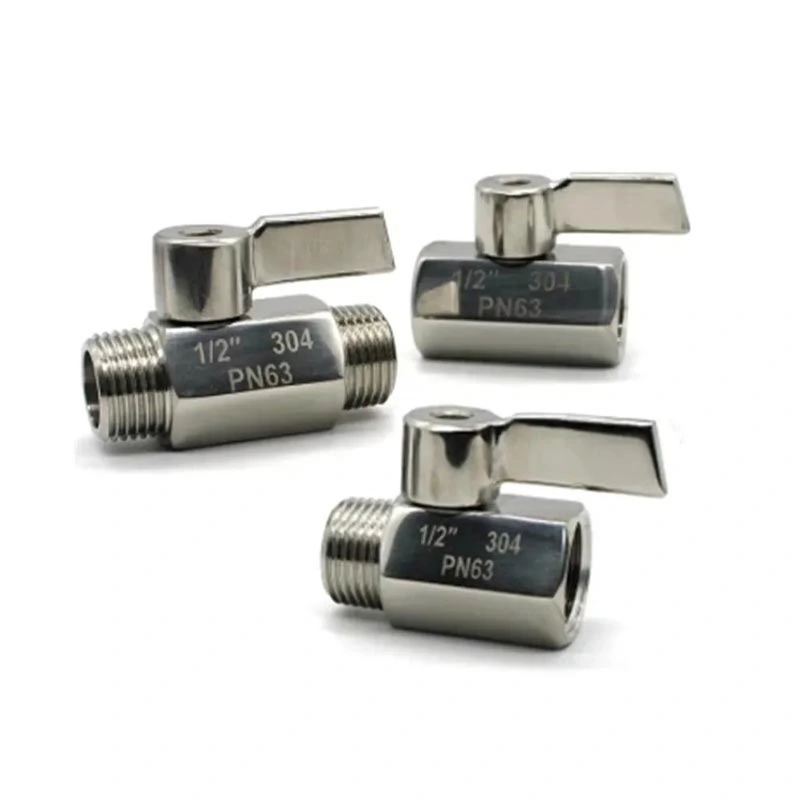

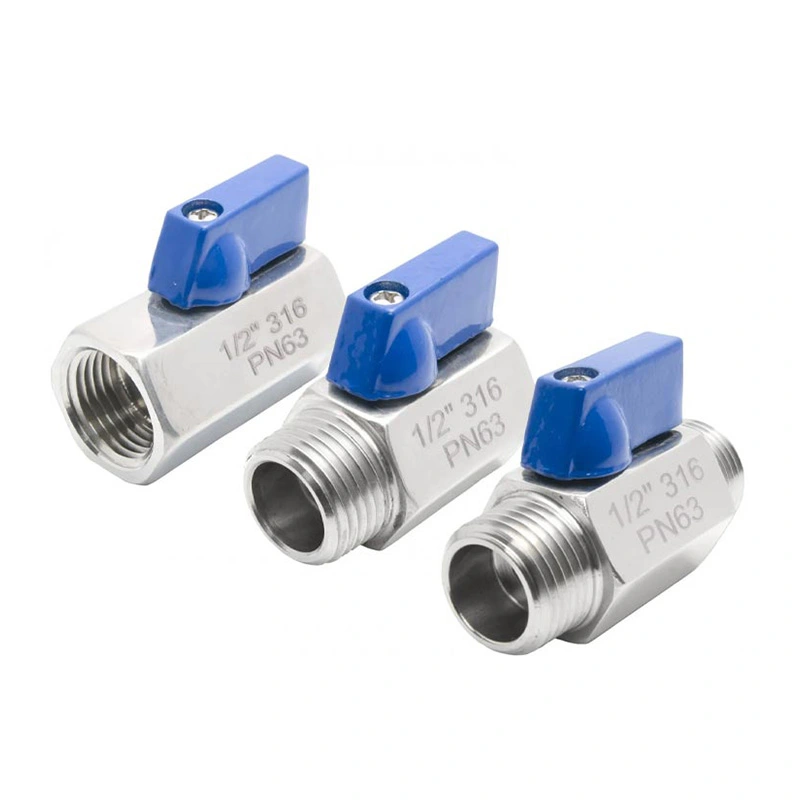

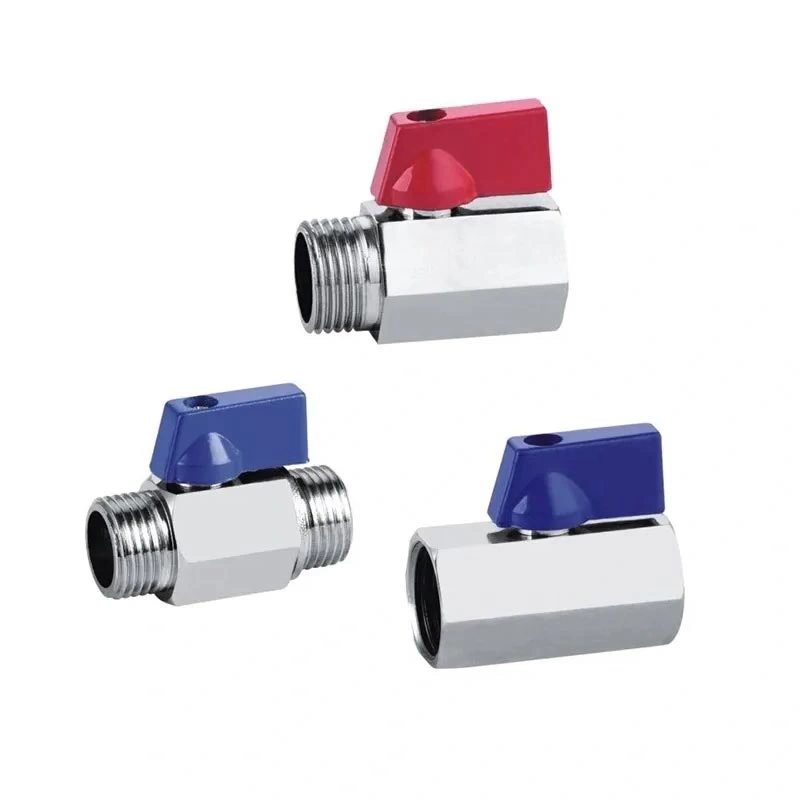

มินิบอลวาล์วสแตนเลส

มินิบอลวาล์วสเตนเลสสตีลได้รับการออกแบบสำหรับท่อและอุปกรณ์ขนาดกะทัดรัดที่มีพื้นที่จำกัด แต่ต้องใช้วาล์วปิดเปิดสี่รอบ ตัวเครื่องทำจากสแตนเลส การเชื่อมต่อแบบ NPT หรือ BSP แบบเกลียว และด้ามจับขนาดกะทัดรัด ทำให้เหมาะสำหรับการประกอบท่อขนาดเล็ก เครื่องมือ และอุปกรณ์ขนถ่ายของเหลว สามารถเลือกวาล์วได้ตามข้อกำหนดความดัน อุณหภูมิ ตัวกลาง และการเชื่อมต่อที่ต้องการ

ขนาดหลัก

โครงสร้างและคุณสมบัติของผลิตภัณฑ์

การดำเนินการควอเตอร์เทิร์นขนาดกะทัดรัด

วาล์วใช้กลไกบอลหมุนสี่รอบสำหรับบริการเปิด/ปิด การหมุนที่จับจะเปลี่ยนตำแหน่งของลูกบอลและเปิดหรือปิดช่องทางการไหล วิธีการใช้งานนี้เหมาะสำหรับการใช้งานที่จำเป็นต้องใช้งานวาล์วบ่อยๆ หรือเมื่อต้องการฟังก์ชันปิดเครื่องแบบธรรมดา

โครงสร้างเหล็กสแตนเลส 316

ตัววาล์วระบุเป็น ASTM A351 CF8M (316) โดย ASTM A182 F316 ใช้สำหรับลูกบอลและก้าน การผสมผสานวัสดุนี้ทำให้เกิดโครงสร้างสแตนเลสสำหรับการใช้งานที่มีความสำคัญต่อความต้านทานการกัดกร่อนและความเข้ากันได้ของวัสดุ ควรตรวจสอบความเหมาะสมที่แท้จริงกับสื่อของกระบวนการและสภาวะการทำงาน

การเชื่อมต่อแบบเธรด NPT และ BSP

วาล์วนี้มีให้เลือกใช้กับการเชื่อมต่อแบบเกลียว NPT และ BSP เพื่อใช้ร่วมกับท่อและอุปกรณ์ที่เข้ากันได้ ควรยืนยันประเภทเกลียวก่อนสั่งซื้อ เนื่องจากเกลียว NPT และ BSP ใช้มาตรฐานเกลียวที่แตกต่างกัน และไม่ควรถือเป็นการเชื่อมต่อแบบเปลี่ยนได้

การกำหนดค่าที่นั่ง RPTFE

วัสดุที่นั่งมาตรฐานคือ RPTFE (PTFE+15%fv) การเลือกที่นั่งควรคำนึงถึงสื่อในการทำงาน อุณหภูมิในการทำงาน และความดัน ในกรณีที่การใช้งานเกี่ยวข้องกับสารเคมีที่มีฤทธิ์รุนแรงหรือของเหลวในกระบวนการพิเศษ ควรยืนยันความเข้ากันได้ของวัสดุก่อนเลือกวาล์ว

ข้อพิจารณาในการคัดเลือก

การเลือกบอลวาล์วขนาดเล็กต้องใช้เวลามากกว่าขนาดท่อให้ตรงกัน ควรพิจารณาสื่อการทำงาน ความดัน อุณหภูมิ ประเภทการเชื่อมต่อ และพื้นที่การติดตั้งที่มีอยู่ทั้งหมด ควรตรวจสอบขีดจำกัดความดันและอุณหภูมิของวาล์วกับสภาพการทำงานจริงก่อนการติดตั้ง

สำหรับการติดตั้งแบบเธรด ให้ตรวจสอบว่าไปป์ไลน์ใช้เธรด NPT หรือ BSP สำหรับอุปกรณ์ที่มีการจำกัดการเข้าถึง ให้ตรวจสอบตำแหน่งมือจับและระยะห่างที่มีอยู่รอบๆ วาล์ว เบาะนั่งและวัสดุปิดผนึกควรเข้ากันได้กับของเหลวในกระบวนการ เพื่อหลีกเลี่ยงการสึกหรอของส่วนประกอบก่อนเวลาอันควร

สถานการณ์การใช้งาน

มินิบอลวาล์วสเตนเลสสตีลสามารถใช้สำหรับบริการปิดในระบบของเหลวและอุปกรณ์ขนาดกะทัดรัดที่จำเป็นต้องมีการจัดเรียงวาล์วที่เล็กลง การใช้งานทั่วไปได้แก่:

ระบบประปาและระบายน้ำ

อุปกรณ์เกี่ยวกับลมและท่อลมอัด

เครื่องมือวัดและอุปกรณ์ทดสอบ

เครื่องจักรขนาดเล็กและอุปกรณ์อัตโนมัติ

ระบบทำความเย็นและหน่วยกรอง

การติดตั้งห้องปฏิบัติการและประปา

ระบบการจัดการของเหลวในอุตสาหกรรมเบา

การติดตั้งและบำรุงรักษา

ก่อนการติดตั้ง ให้ตรวจสอบขนาดวาล์ว ประเภทของเกลียว อัตราแรงดัน ช่วงอุณหภูมิ และความเข้ากันได้ของวัสดุ ทำความสะอาดเกลียวของท่อและกำจัดสิ่งแปลกปลอมที่อาจส่งผลต่อการเชื่อมต่อหรือพื้นผิวการซีล ใช้วิธีการซีลเกลียวที่เหมาะสมสำหรับการเชื่อมต่อที่เลือก และหลีกเลี่ยงแรงขันแน่นมากเกินไป

After installation, operate the handle through its full quarter-turn range and check the connection for leakage during system commissioning. During maintenance, isolate the valve from the pressure source before inspection or replacement of internal components.

คุณภาพและเอกสารประกอบ

การตรวจสอบการผลิตอาจรวมถึงการตรวจสอบมิติ การตรวจสอบวัสดุ การตรวจสอบการประกอบ และการทดสอบแรงดันหรือการปิดผนึกตามข้อกำหนดของผลิตภัณฑ์และคำสั่งซื้อที่เกี่ยวข้อง สามารถจัดเตรียมภาพวาดผลิตภัณฑ์และข้อกำหนดทางเทคนิคเพื่อยืนยันขนาดและการเลือกโครงการ นอกจากนี้ยังสามารถจัดเตรียมเอกสารวัสดุและบันทึกการตรวจสอบได้ตามต้องการ

คำถามที่พบบ่อย

คำถามที่ 1: มินิบอลวาล์วสเตนเลสสตีลมีไว้ทำอะไร?

A มินิบอลวาล์วสแตนเลสส่วนใหญ่จะใช้สำหรับการควบคุมการเปิด/ปิดของไหลในระบบท่อ อุปกรณ์ และระบบเครื่องมือขนาดกะทัดรัด เหมาะสำหรับน้ำ อากาศ น้ำมัน และตัวกลางอุตสาหกรรมอื่นๆ ที่เข้ากันได้ภายในช่วงความดันและอุณหภูมิที่ระบุ

คำถามที่ 2: เธรด NPT และ BSP แตกต่างกันอย่างไร

NPT และ BSP เป็นมาตรฐานเกลียวที่แตกต่างกัน โดยมีโปรไฟล์และข้อมูลจำเพาะของเกลียวที่แตกต่างกัน เกลียววาล์วต้องตรงกับท่อหรือข้อต่อเชื่อมต่อ ดังนั้นจึงควรยืนยันมาตรฐานเกลียวที่ต้องการก่อนสั่งซื้อ

Q3: วาล์วใช้วัสดุอะไรบ้าง?

การกำหนดค่ามาตรฐานใช้ ASTM A351 CF8M (316) สำหรับตัวถัง, ASTM A182 F316 สำหรับลูกบอลและก้าน และ RPTFE (PTFE+15%fv) สำหรับเบาะนั่ง มีวัสดุอื่น ๆ ตามคำขอ

คำถามที่ 4: วาล์วสามารถรับแรงดันและอุณหภูมิได้เท่าใด

The listed maximum pressure is 285PSI and the temperature range is -25℃~150℃. Actual allowable operating conditions should be confirmed according to valve size, medium, temperature and the applicable pressure-temperature rating.

Q5: ฉันสามารถขอรูปวาดผลิตภัณฑ์ก่อนสั่งซื้อได้หรือไม่?

ใช่. สามารถจัดเตรียมภาพวาดขนาดและข้อกำหนดทางเทคนิคเพื่อยืนยันขนาดวาล์ว ประเภทการเชื่อมต่อ ขนาดการติดตั้ง และพารามิเตอร์ที่จำเป็นอื่นๆ ก่อนการผลิต

Q6: สามารถตรวจสอบวัสดุวาล์วได้หรือไม่?

ใช่. สามารถจัดเตรียมการตรวจสอบวัสดุและเอกสารการตรวจสอบที่เกี่ยวข้องได้ตามการกำหนดค่าวาล์วและข้อกำหนดในการสั่งซื้อ ควรยืนยันขอบเขตการตรวจสอบที่เกี่ยวข้องเมื่อทำการสั่งซื้อ

คำถามที่ 7: มีวัสดุที่แตกต่างกันออกไปหรือไม่?

ใช่. การผสมผสานระหว่างตัวเครื่อง ลูกกลม ก้าน ที่นั่ง และวัสดุปิดผนึกอื่นๆ สามารถพิจารณาได้สำหรับสภาวะการทำงานเฉพาะ ขึ้นอยู่กับแรงดัน อุณหภูมิ และความเข้ากันได้ปานกลางที่ต้องการ
