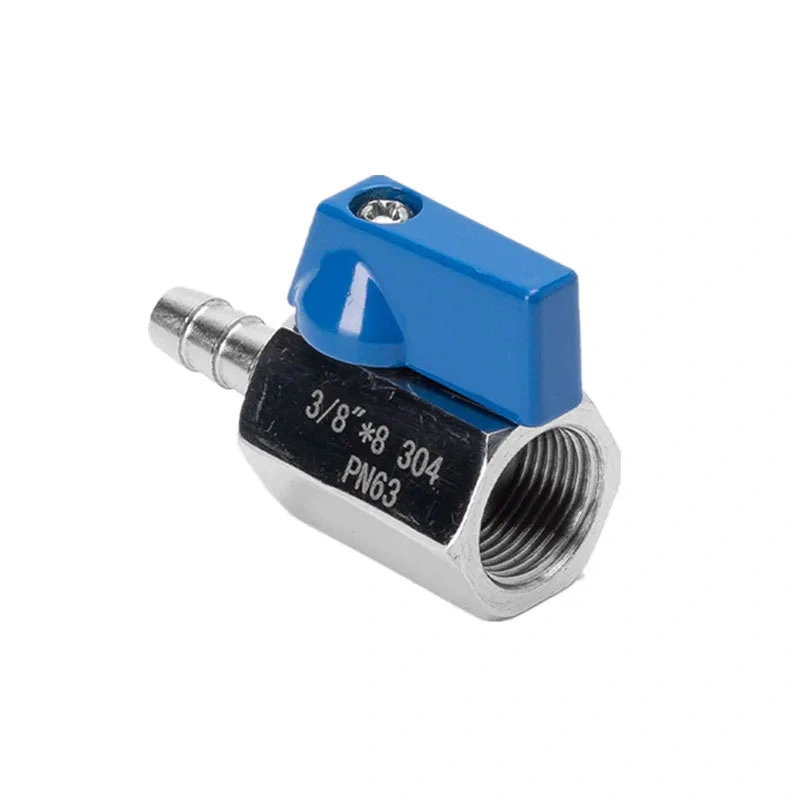

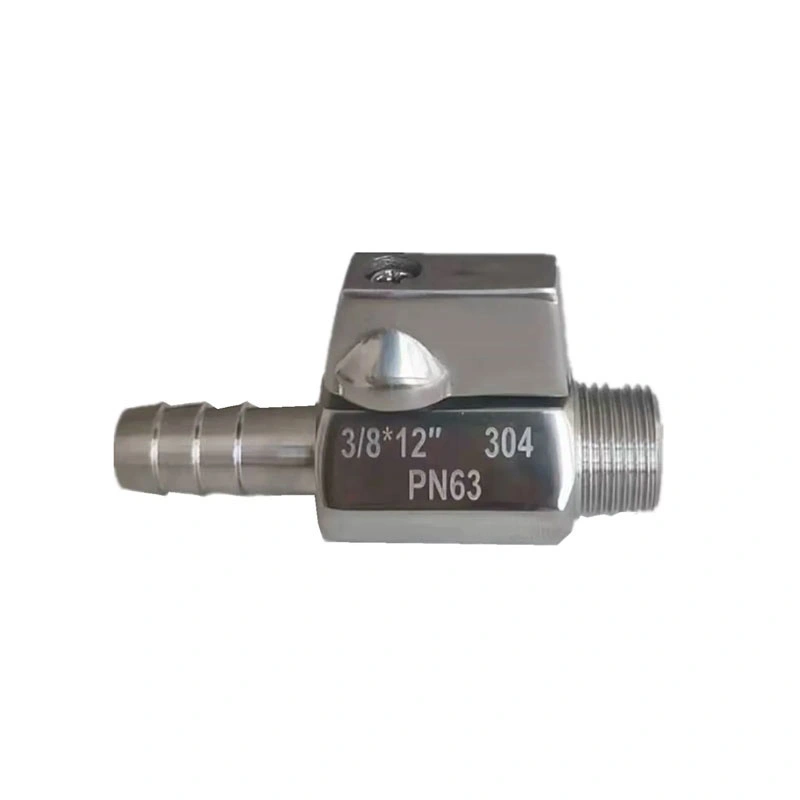

สแตนเลสเกลียวท่อจุกนมมินิบอลวาล์ว

ท่อจ่ายของเหลวขนาดกะทัดรัดมักต้องใช้วาล์วที่สามารถเชื่อมต่อท่อเกลียวและท่ออ่อนได้ภายในพื้นที่การติดตั้งที่จำกัด มินิบอลวาล์วท่อจุกนมเกลียวสแตนเลสรวมจุกนมแบบเกลียวเข้ากับส่วนต่อท่อในชุดเดียว ช่วยให้ควบคุมการเปิด/ปิดได้สะดวกผ่านกลไกการทำงานแบบหมุนสี่รอบ โครงสร้างที่กะทัดรัดเหมาะสำหรับอุปกรณ์และรูปแบบการวางท่อที่มีพื้นที่จำกัด

ขนาดหลัก

โครงสร้างและคุณสมบัติของผลิตภัณฑ์

การเชื่อมต่อแบบเกลียวและท่อ

วาล์วรวมการเชื่อมต่อแบบเกลียวกับหัวท่อไว้ในชุดประกอบขนาดกะทัดรัดชิ้นเดียว ด้านที่เป็นเกลียวสามารถเชื่อมต่อกับส่วนประกอบท่อ NPT หรือ BSP ที่ใช้ร่วมกันได้ ในขณะที่ด้านจุกนมมีไว้เพื่อให้ท่ออ่อนและการจัดวางแคลมป์เหมาะสม ควรยืนยันเส้นผ่านศูนย์กลางภายในของท่ออ่อนและขนาดการเชื่อมต่อก่อนการติดตั้ง

โครงสร้างเหล็กสแตนเลส 316

ตัววาล์วระบุเป็น ASTM A351 CF8M (316) โดย ASTM A182 F316 ใช้สำหรับลูกบอลและก้าน โครงสร้างเหล็กสเตนเลสนี้เหมาะสำหรับการใช้งานที่ต้องการความเข้ากันได้ของวัสดุและความต้านทานการกัดกร่อน ความเหมาะสมที่แท้จริงขึ้นอยู่กับสื่อในการทำงาน ความเข้มข้น อุณหภูมิ และเงื่อนไขการบริการอื่นๆ

การปิดเครื่องแบบควอเตอร์เทิร์น

กลไกลูกปืนให้การเปิดและปิดแบบสี่รอบ ตำแหน่งมือจับบ่งบอกถึงสถานะการทำงานของวาล์ว ทำให้สามารถใช้วาล์วเพื่อการแยกเปิด/ปิดโดยตรงในระบบของเหลวขนาดกะทัดรัด วาล์วนี้มีไว้สำหรับบริการปิดมากกว่าการควบคุมการไหลที่แม่นยำ

ที่นั่ง RPTFE

ที่นั่งมาตรฐานคือ RPTFE (PTFE+15%fv) ควรตรวจสอบวัสดุที่นั่งกับสื่อในกระบวนการและอุณหภูมิในการทำงานก่อนเลือก การผสมวัสดุที่แตกต่างกันสามารถพิจารณาได้สำหรับการใช้งานที่ต้องการความเข้ากันได้ทางเคมีหรืออุณหภูมิที่เฉพาะเจาะจง

การเลือกการเชื่อมต่อด้ายและสายยาง

NPT และ BSP เป็นมาตรฐานเธรดที่แตกต่างกัน และไม่ควรถือว่าใช้แทนกันได้ เกลียววาล์วจะต้องตรงกับข้อต่อผสมพันธุ์หรือการเชื่อมต่อท่อ เมื่อเชื่อมต่อจุกนมสายยาง ให้เลือกสายยางที่มีเส้นผ่านศูนย์กลางภายในที่เข้ากันได้ และใช้แคลมป์หรือวิธีเชื่อมต่อที่เหมาะสมสำหรับสภาพการทำงาน

สำหรับอุปกรณ์ที่มีพื้นที่จำกัด ให้ตรวจสอบขนาดวาล์วโดยรวมและระยะห่างของด้ามจับก่อนการติดตั้ง ควรเดินท่อยางโดยไม่ทำให้ข้อต่อวาล์วโค้งงอ บิดงอ หรือรับน้ำหนักภายนอกมากเกินไป

สถานการณ์การใช้งาน

มินิบอลวาล์วสายยางเกลียวเกลียวสแตนเลส เหมาะสำหรับท่อจ่ายของเหลวขนาดกะทัดรัดที่จำเป็นต้องต่อสายยางและปิดด้วยตนเอง การใช้งานทั่วไปได้แก่:

ท่อส่งน้ำและท่อระบายน้ำ

อุปกรณ์อัดอากาศและนิวแมติก

อุปกรณ์กรอง ทำความเย็น และทำความสะอาด

การเชื่อมต่อปั๊มและช่องระบายน้ำ

อุปกรณ์เก็บตัวอย่างและห้องปฏิบัติการ

ระบบชลประทานและการฉีดพ่น

อุปกรณ์ขนถ่ายของเหลวอุตสาหกรรมเบา

การติดตั้งและบำรุงรักษา

ก่อนการติดตั้ง ให้ยืนยันขนาดวาล์ว, ประเภทเกลียว NPT หรือ BSP, ขนาดการเชื่อมต่อท่อ, แรงดันใช้งาน และอุณหภูมิ ทำความสะอาดจุดเชื่อมต่อและตรวจสอบให้แน่ใจว่าพื้นผิวซีลปราศจากสิ่งสกปรกหรือสิ่งแปลกปลอม การเชื่อมต่อแบบเกลียวควรขันให้แน่นโดยใช้วิธีที่เหมาะสมโดยไม่ใช้แรงมากเกินไปกับตัววาล์ว

หลังการติดตั้ง ให้ตรวจสอบการเชื่อมต่อท่อและข้อต่อแบบเกลียวระหว่างการทดสอบการใช้งานระบบ ใช้งานมือจับตลอดช่วงการหมุนควอเตอร์เพื่อยืนยันการเคลื่อนไหวที่ราบรื่น ก่อนการบำรุงรักษา ให้แยกวาล์วออกจากแหล่งจ่ายแรงดัน และปล่อยแรงดันตกค้างออกจากท่อที่เชื่อมต่อ

ข้อควรพิจารณาเกี่ยวกับความดันและอุณหภูมิ

แรงดันสูงสุดที่ระบุไว้คือ 285PSI และช่วงอุณหภูมิที่ระบุคือ -25°C~150°C ค่าเหล่านี้ควรพิจารณาร่วมกับขนาดวาล์ว ตัวกลางในการทำงาน และพิกัดอุณหภูมิและความดันที่เกี่ยวข้อง ควรยืนยันสภาพการทำงานจริงก่อนที่จะติดตั้งวาล์วในระบบ

เอกสารทางเทคนิค

สามารถจัดเตรียมภาพวาดผลิตภัณฑ์และข้อกำหนดทางเทคนิคเพื่อยืนยันขนาดและการเลือกโครงการ ข้อมูลวัสดุ บันทึกการตรวจสอบ และเอกสารผลิตภัณฑ์ที่เกี่ยวข้องอื่นๆ สามารถจัดเรียงได้ตามการกำหนดค่าวาล์วและข้อกำหนดในการสั่งซื้อ

คำถามที่พบบ่อย

คำถามที่ 1: มินิบอลวาล์วท่อเกลียวสแตนเลสมีไว้ทำอะไร?

A สแตนเลสเกลียวท่อจุกนมมินิบอลวาล์วใช้สำหรับการควบคุมการเปิด/ปิดด้วยตนเองในระบบของเหลวขนาดกะทัดรัดที่รวมการเชื่อมต่อท่อแบบเกลียวเข้ากับการเชื่อมต่อท่อแบบยืดหยุ่น สามารถใช้กับน้ำ อากาศ น้ำมัน และตัวกลางอื่นๆ ที่เข้ากันได้ภายในขีดจำกัดการทำงานที่ระบุ

คำถามที่ 2: วาล์วสามารถเชื่อมต่อกับท่ออ่อนได้โดยตรงหรือไม่

ด้านข้างจุกนมได้รับการออกแบบสำหรับเชื่อมต่อกับท่อที่ใช้ร่วมกันได้โดยใช้การเชื่อมต่อท่อที่เหมาะสมและการจัดวางแคลมป์ ขนาดท่อ เส้นผ่านศูนย์กลางภายใน และวิธีการเชื่อมต่อควรตรงกับขนาดวาล์วและสภาพการทำงาน

คำถามที่ 3: มีเวอร์ชัน NPT และ BSP หรือไม่

ใช่. มาตรฐานเธรดที่ระบุไว้คือ NPT และ BSP ควรระบุประเภทเกลียวที่ต้องการเมื่อสั่งซื้อเพื่อให้ตรงกับท่อคู่ ข้อต่อฟิตติ้ง หรือการเชื่อมต่ออุปกรณ์

คำถามที่ 4: วาล์วนี้เหมาะสำหรับระบบอัดอากาศหรือไม่

ใช่ สามารถพิจารณาการใช้งานอากาศอัดที่เข้ากันได้ภายในขีดจำกัดความดันและอุณหภูมิที่ระบุ ควรตรวจสอบขนาดวาล์ว วิธีการเชื่อมต่อ และวัสดุปิดผนึกโดยเทียบกับข้อกำหนดของระบบนิวแมติกส์ที่เกิดขึ้นจริง

Q5: ตัววาล์วใช้วัสดุอะไร?

วัสดุตัวเครื่องมาตรฐานคือ ASTM A351 CF8M (316) ลูกบอลและก้านเป็น ASTM A182 F316 ในขณะที่เบาะนั่งเป็น RPTFE (PTFE+15%fv) มีวัสดุอื่น ๆ ตามคำขอ

คำถามที่ 6: ฉันสามารถขอรูปวาดก่อนสั่งซื้อได้หรือไม่?

ใช่. สามารถเขียนแบบระบุขนาดและข้อกำหนดทางเทคนิคเพื่อยืนยันขนาดวาล์ว ประเภทของเกลียว การเชื่อมต่อท่อ และขนาดการติดตั้งก่อนการผลิต

คำถามที่ 7: ข้อมูลใดบ้างที่จำเป็นสำหรับการเลือกวาล์ว?

โปรดระบุขนาดที่ต้องการ, มาตรฐานเกลียว NPT หรือ BSP, ขนาดท่อ, สื่อในการทำงาน, แรงดัน, อุณหภูมิ และข้อกำหนดในการติดตั้ง ข้อมูลนี้ช่วยยืนยันการกำหนดค่าวาล์วที่เหมาะสม
