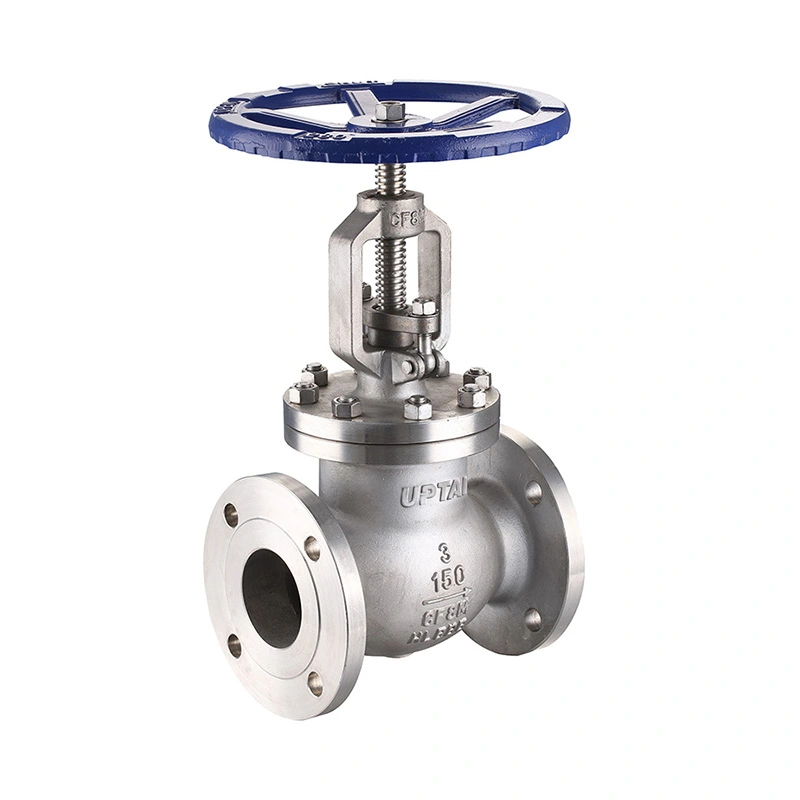

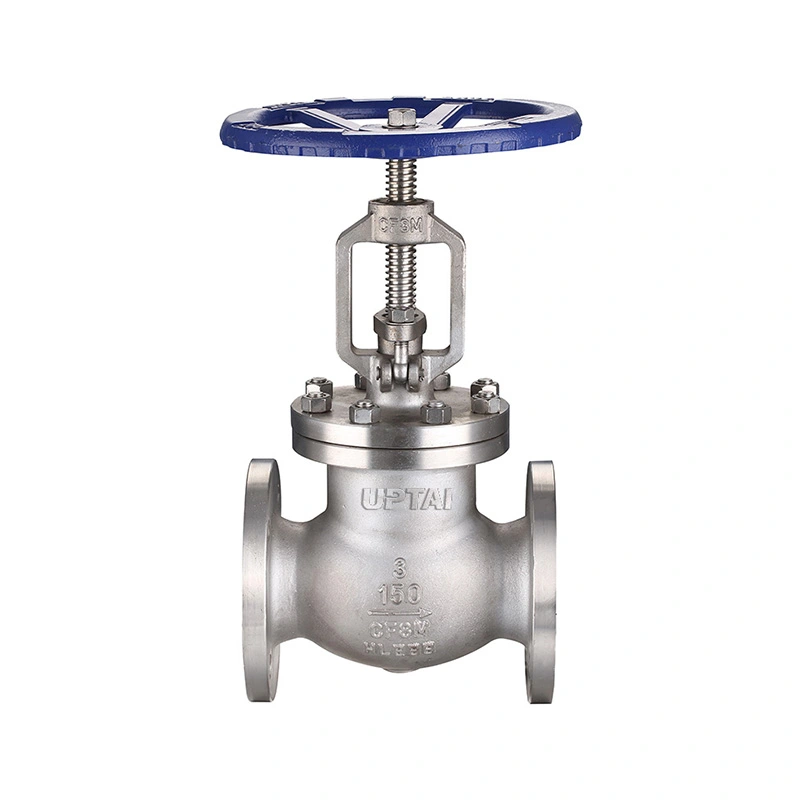

โกลบวาล์วหน้าแปลนสแตนเลสคลาส 150

โกลปวาล์วหน้าแปลนสเตนเลสสตีลคลาส 150 เป็นโกลบวาล์วสเตนเลสสตีลปลอมแปลงสำหรับอุปกรณ์ท่อและอุปกรณ์ในกระบวนการผลิตในอุตสาหกรรม ใช้จานเคลื่อนที่เชิงเส้นเพื่อควบคุมการปิดและการไหล โดยมีปลายหน้าแปลนที่เข้ากันได้กับ RF และการทำงานของล้อเลื่อน วาล์วมีจำหน่ายในขนาด 1/2" ถึง 2" โดยมีตัวเลือกวัสดุ F304 และ F316

สามารถเลือกวัสดุตัวถัง แผ่นดิสก์ ก้าน และที่นั่งปลอมแปลงได้ตามสื่อการทำงาน ความดัน และอุณหภูมิ ข้อมูลจำเพาะของวาล์วยังรวมถึงข้อกำหนด NACE MR0175 / ISO 15156 สำหรับเงื่อนไขการบริการที่เกี่ยวข้อง

ขนาดหลัก

เงื่อนไขการก่อสร้างและการบริการ

ตัววาล์วทำจากสแตนเลสปลอมแปลง ASTM A182 F304 หรือ F316 แผ่นดิสก์เคลื่อนที่ไปตามแกนวาล์วและปิดกับบ่า การหมุนวงล้อจักรจะเปลี่ยนตำแหน่งแผ่นดิสก์ ทำให้สามารถใช้วาล์วเพื่อปิดหรือปรับการไหลแบบควบคุมได้

แผ่นดิสก์มีจำหน่ายในรูปแบบ ASTM A182 F304 หรือ ASTM A182 F316 พร้อมตัวเลือก STL#6 ตามที่ระบุไว้ในข้อกำหนด คอแฮนด์และเบาะนั่งมีจำหน่ายในรุ่น F304 หรือ F316 การเลือกใช้วัสดุควรคำนึงถึงของเหลวในกระบวนการ ความเข้มข้น อุณหภูมิในการทำงาน และสภาวะการกัดกร่อน

วาล์วมีพิกัด CL150 โดยมีแรงดันใช้งานสูงสุดตามที่ระบุไว้ที่ 285 PSI ช่วงอุณหภูมิที่ระบุคือ -29°C + 425°C ควรตรวจสอบความดันที่อนุญาตจริงกับพิกัดอุณหภูมิความดันที่อุณหภูมิใช้งาน

การเชื่อมต่อแบบมีหน้าแปลนและการใช้งาน

วาล์วโลกหน้าแปลนเหล็กสแตนเลสคลาส 150 ฟอร์จใช้ปลายหน้าแปลนที่เข้ากันได้กับ RF ด้วย ASME B16.5 ที่ระบุไว้สำหรับมาตรฐานการเชื่อมต่อ การเชื่อมต่อแบบหน้าแปลนทำให้สามารถขันวาล์วเข้ากับหน้าแปลนท่อที่ตรงกัน และถอดออกได้เมื่อต้องมีการตรวจสอบหรือบำรุงรักษา

ก่อนการติดตั้ง ให้ตรวจสอบขนาดหน้าแปลน ระดับแรงดัน ปะเก็น สลักเกลียว และขนาดแบบหันหน้าเข้าหากัน ควรวางท่อให้ถูกต้องเพื่อหลีกเลี่ยงภาระทางกลมากเกินไปในการเชื่อมต่อวาล์ว

วาล์วนี้สามารถใช้ในน้ำมันและก๊าซ ปิโตรเคมี การแปรรูปทางเคมี สาธารณูปโภคทางอุตสาหกรรม และระบบท่ออื่นๆ ที่จำเป็นต้องมีโครงสร้างสแตนเลสและการควบคุมการไหลแบบแมนนวล สารที่เหมาะสมอาจรวมถึงน้ำ ไอน้ำ อากาศ น้ำมัน และของเหลวในกระบวนการที่เข้ากันได้ภายในขีดจำกัดความดัน อุณหภูมิ และวัสดุที่ระบุ

โดยปกติโกลบวาล์วจะมีแรงดันตกคร่อมสูงกว่าวาล์วแยกทางตรงเนื่องจากเส้นทางการไหลภายใน ในกรณีที่จะใช้วาล์วเพื่อควบคุมการไหลอย่างต่อเนื่อง ควรพิจารณาอัตราการไหลที่ต้องการ แรงดันตก และความถี่ในการทำงานในระหว่างการปรับขนาด

การคัดเลือก การทดสอบ และคำถามที่พบบ่อย

เมื่อสั่งซื้อ ให้ระบุขนาดวาล์ว ระดับแรงดัน มาตรฐานหน้าแปลน ปานกลาง แรงดันใช้งาน อุณหภูมิ ตัวถังและวัสดุตกแต่ง ปริมาณ และข้อกำหนดการตรวจสอบพิเศษหรือเอกสารประกอบ สำหรับการใช้งานทดแทน สามารถใช้แบบวาล์วที่มีอยู่ ข้อมูลป้ายชื่อ หรือขนาดแบบเผชิญหน้ากันเพื่อยืนยันการกำหนดค่าได้

ข้อมูลจำเพาะระบุ API 602 สำหรับการออกแบบและการผลิต, ASME B16.10 สำหรับขนาดแบบเผชิญหน้า, ASME B16.34 สำหรับพิกัดอุณหภูมิความดัน และ API 598 สำหรับการทดสอบและการตรวจสอบ การตรวจสอบอาจรวมถึงการตรวจสอบยืนยันวัสดุ การตรวจสอบขนาด การทดสอบเปลือก การทดสอบการรั่วไหลของเบาะนั่ง และการตรวจสอบการปฏิบัติงานขั้นสุดท้ายตามข้อกำหนดที่เกี่ยวข้อง

Shangtai ผลิตวาล์วอุตสาหกรรมในเมืองเหวินโจว เจ้อเจียง ประเทศจีน การผลิตครอบคลุมถึงการตัดเฉือน การประกอบ การทดสอบ และการตรวจสอบ โดยมีเอกสารประกอบผลิตภัณฑ์ตามความต้องการของคำสั่งซื้อ

1. โกลปวาล์วสแตนเลสปลอมแปลงใช้ทำอะไร?

โกลปวาล์วทำจากสแตนเลสปลอมแปลงใช้สำหรับการปิด-เปิดและควบคุมการไหลแบบแมนนวล การเคลื่อนที่เชิงเส้นของจานช่วยให้สามารถปรับช่องเปิดได้ตามเงื่อนไขการไหลที่ต้องการ

2. อะไรคือความแตกต่างระหว่างโกลบวาล์วและเกทวาล์ว?

โกลปวาล์วใช้จานที่เคลื่อนไปทางเบาะนั่ง และเหมาะสำหรับทั้งการควบคุมการปิดและการไหล วาล์วประตูใช้ประตูที่เคลื่อนที่ในแนวตั้ง และโดยทั่วไปจะใช้สำหรับบริการแยกเมื่อเปิดสุดหรือปิดสุด

3. สามารถเลือกวัสดุ F304 และ F316 ได้หรือไม่?

ใช่. ข้อมูลจำเพาะระบุตัวเลือก ASTM A182 F304 และ F316 สำหรับตัวถัง คอแฮนด์ และเบาะนั่ง ควรเลือกวัสดุที่เหมาะสมตามตัวกลาง อุณหภูมิ และสภาวะการกัดกร่อน

4. ข้อมูลใดบ้างที่จำเป็นสำหรับการเลือกวาล์ว?

ข้อมูลสำคัญประกอบด้วยขนาดวาล์ว ระดับแรงดัน มาตรฐานหน้าแปลน ปานกลาง แรงดันใช้งาน อุณหภูมิ ข้อกำหนดของวัสดุ และข้อกำหนดของ NACE หรือการตรวจสอบ สามารถจัดเตรียมแบบร่างที่มีอยู่เพื่อยืนยันการเปลี่ยนวาล์วได้

5. สามารถจัดหาวัสดุอื่นได้หรือไม่?

ใช่. มีวัสดุอื่น ๆ ตามคำขอ การผสมวัสดุที่จำเป็นควรได้รับการยืนยันตามสื่อการบริการ สภาพการทำงาน และข้อกำหนดเฉพาะของโครงการที่เกี่ยวข้อง

6. การเชื่อมต่อแบบหน้าแปลนมีหน้าที่อะไร?

การเชื่อมต่อแบบหน้าแปลนช่วยให้สามารถยึดวาล์วเข้ากับหน้าแปลนท่อที่เข้ากัน อีกทั้งยังทำให้สามารถถอดวาล์วออกจากท่อเพื่อตรวจสอบหรือบำรุงรักษาได้โดยไม่ต้องตัดท่อ

7. โกลบวาล์วหน้าแปลนสเตนเลสสตีลคลาส 150 คืออะไร

ประกอบด้วยตัววาล์วสแตนเลสหลอมเข้ากับปลายหน้าแปลนคลาส 150 และกลไกดิสก์วาล์วโลก มีไว้สำหรับของเหลวอุตสาหกรรมที่เข้ากันได้ภายในขีดจำกัดความดัน อุณหภูมิ และวัสดุที่ระบุ
