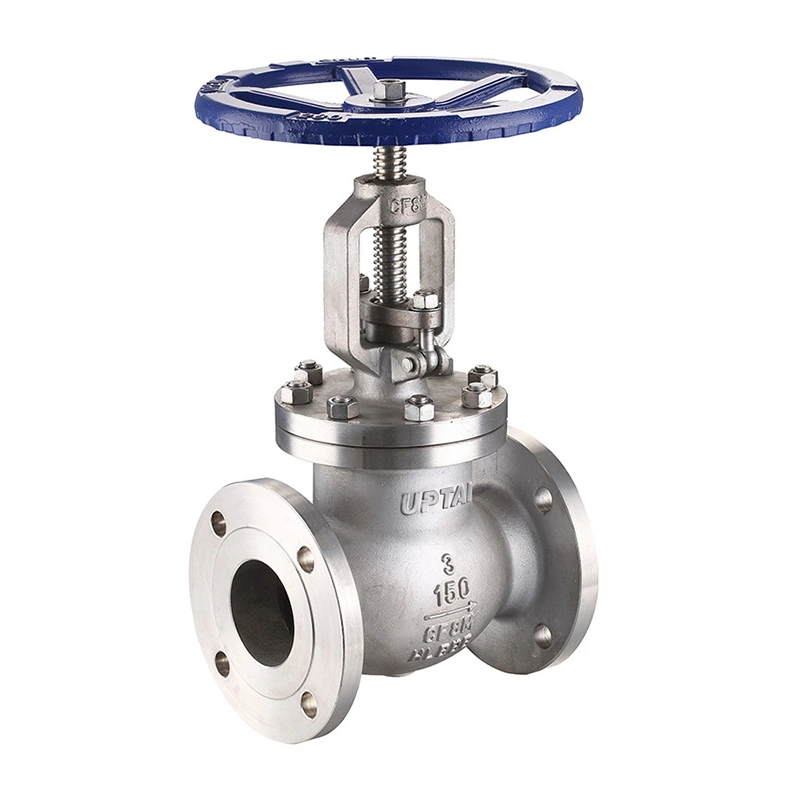

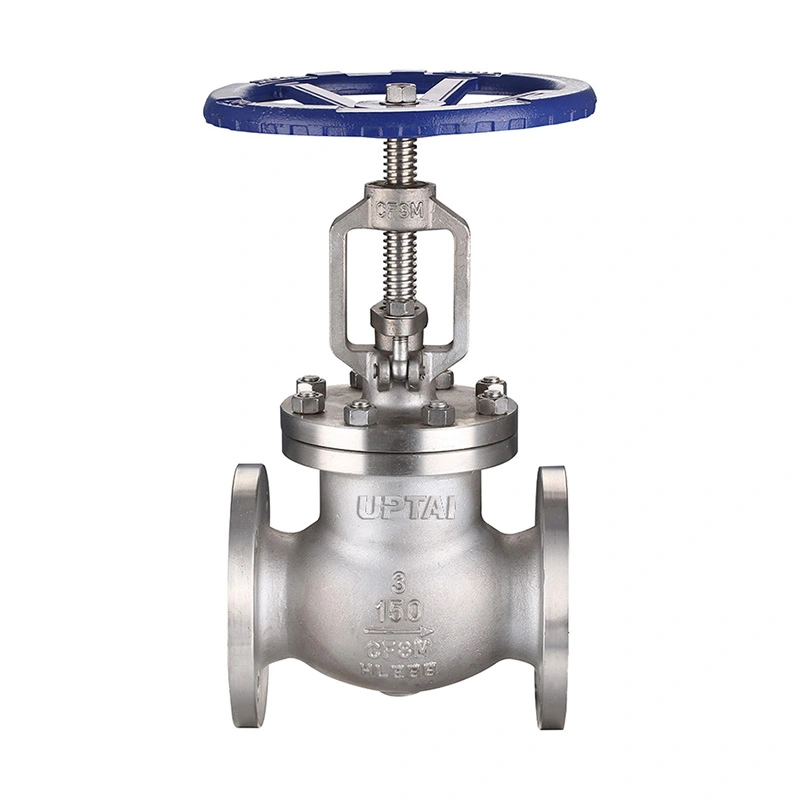

โกลบวาล์วหน้าแปลนมาตรฐาน ANSI

โกลบวาล์วหน้าแปลนมาตรฐาน ANSI เป็นโกลปวาล์วสเตนเลสสตีลคลาส 150 สำหรับท่ออุตสาหกรรมที่จำเป็นต้องมีการควบคุมการไหลและการปิดเครื่อง จานจะเคลื่อนไปทางและออกจากเบาะนั่งเพื่อเปลี่ยนพื้นที่การไหล ทำให้วาล์วเหมาะสำหรับการใช้งานที่ต้องการการปรับการไหลที่มีการควบคุมมากกว่าวาล์วแยกเดี่ยวแบบธรรมดา

Shangtai จัดหาวาล์วนี้ด้วยปลายหน้าแปลนที่เข้ากันได้กับ RF และการใช้งานแบบล้อเลื่อน การกำหนดค่าที่มี ได้แก่ ตัวถัง CF8/CF8M และวัสดุของดิสก์ คอแฮนด์ F304/F316 และตัวเลือกเบาะนั่งที่ระบุไว้ วาล์วมีจำหน่ายในขนาดตั้งแต่ 2" ถึง 18" สำหรับอุปกรณ์ท่อและอุปกรณ์ในกระบวนการผลิตทางอุตสาหกรรม

ขนาดหลัก

การออกแบบวาล์ว

แผ่นดิสก์และที่นั่ง

แผ่นดิสก์เคลื่อนที่ไปตามแกนวาล์วและปิดกับบ่าวาล์วเพื่อหยุดการไหล การยกแผ่นดิสก์ขึ้นจะเพิ่มช่องทางการไหล ในขณะที่การลดระดับลงจะลดหรือปิดช่องทาง การเคลื่อนที่เชิงเส้นนี้ทำให้สามารถใช้วาล์วสำหรับการควบคุมปริมาณและการปิดบริการ

วัสดุสแตนเลส

ตัวเครื่องและจานมีจำหน่ายใน ASTM A351 CF8 หรือ CF8M ตัวเลือกก้านได้แก่ ASTM A182 F304 และ F316 วัสดุที่นั่งที่ระบุคือ ASTM A182 F304 และ ASTM A351 CF8M พร้อม Stellite 6 การผสมวัสดุที่เลือกควรตรงกับสื่อของกระบวนการและอุณหภูมิในการทำงาน

การทำงานของล้อมือ

วงล้อหมุนช่วยควบคุมตำแหน่งแผ่นดิสก์ด้วยตนเอง สามารถเปิด ปิด หรือปรับวาล์วให้อยู่ในตำแหน่งตรงกลางได้ตามความต้องการของกระบวนการ หากวงล้อจักรใช้งานยาก ไม่ควรบังคับวาล์ว

การเชื่อมต่อแบบหน้าแปลน

วาล์วใช้ปลายหน้าแปลนที่เข้ากันได้กับ RF สำหรับการเชื่อมต่อกับหน้าแปลนท่อที่ตรงกัน มาตรฐานการเชื่อมต่อที่ระบุคือ ASME B16.5 ในขณะที่มิติแบบเห็นหน้ากันเป็นไปตามข้อกำหนด ASME B16.10 ที่ระบุไว้

การติดตั้งแบบหน้าแปลนทำให้สามารถถอดวาล์วออกจากท่อได้โดยไม่ต้องตัดท่อ ก่อนการติดตั้ง ให้ตรวจสอบขนาดหน้าแปลน ระดับแรงดัน ปะเก็น สลักเกลียว และขนาดแบบหันหน้าเข้าหากัน ควรจัดวางท่อให้เหมาะสมเพื่อหลีกเลี่ยงการวางภาระทางกลมากเกินไปบนวาล์ว

ความดันและอุณหภูมิ

วาล์วระบุเป็น CL150 โดยมีแรงดันใช้งานสูงสุด 285 PSI อัตราความดัน-อุณหภูมิแตกต่างกันไปตามวัสดุและอุณหภูมิในการทำงาน ดังนั้นจึงจำเป็นต้องพิจารณาเงื่อนไขการบริการจริงเมื่อเลือกวาล์ว

ช่วงอุณหภูมิที่แสดงคือ -29°C ถึง +120°C บ่าวาล์วและส่วนประกอบซีลอื่นๆ มีความสำคัญอย่างยิ่งเมื่อใช้วาล์วใกล้ขีดจำกัดอุณหภูมิ

สำหรับบริการไอน้ำ น้ำร้อน น้ำมัน แก๊ส และสารเคมี ควรตรวจสอบอุณหภูมิปานกลาง ความดัน และความเข้ากันได้ของวัสดุโดยเทียบกับการกำหนดค่าวาล์วที่เลือก

เนซ เซอร์วิส

ข้อมูลจำเพาะประกอบด้วย NACE MR0175 / ISO 15156 ในกรณีที่วาล์วมีไว้สำหรับการใช้งานด้านเปรี้ยว เกรดวัสดุและข้อกำหนดของ NACE ที่บังคับใช้จะต้องตรงกับเงื่อนไขการบริการจริง

สำหรับการใช้งานดังกล่าว ข้อมูลจำเพาะของโครงการอาจกำหนดข้อกำหนดสำหรับสภาพวัสดุ ความแข็ง การตรวจสอบ และเอกสารประกอบ

การใช้งาน

สาย Steam และยูทิลิตี้:ใช้สำหรับการปรับและปิดการไหลในท่อไอน้ำ คอนเดนเสท และท่อสาธารณูปโภคที่ใช้ร่วมกันได้

น้ำมันและก๊าซ:ใช้ในกระบวนการและสายสาธารณูปโภคที่จำเป็นต้องมีการควบคุมการไหลหรือการแยกแบบแมนนวล

ระบบปิโตรเคมี:เหมาะสำหรับน้ำมัน ก๊าซ และของเหลวในกระบวนการที่ใช้ร่วมกันได้ ซึ่งจำเป็นต้องควบคุมปริมาณหรือปิดเครื่อง

การบำบัดน้ำ:ใช้ในกระบวนการและท่อสาธารณูปโภคเพื่อควบคุมน้ำและของเหลวที่เข้ากันได้

การผลิตไฟฟ้า:ใช้ได้กับท่อเสริมและท่อสาธารณูปโภคที่เลือกภายในช่วงความดันและอุณหภูมิที่ระบุ

ท่ออุตสาหกรรมทั่วไป:ใช้กับอุปกรณ์ในกระบวนการผลิต ระบบปั๊ม และท่ออื่นๆ ที่ต้องการการปรับการไหลแบบแมนนวล

การเลือกและการติดตั้ง

การเลือกวาล์วเริ่มต้นด้วยขนาดท่อ ระดับแรงดัน ปานกลาง แรงดันใช้งาน และอุณหภูมิ จากนั้นจึงเลือกวัสดุตัวถัง แผ่นดิสก์ คอแฮนด์ และเบาะนั่งตามเงื่อนไขการบริการ

สำหรับการใช้งานทดแทน ควรเปรียบเทียบขนาดวาล์วที่มีอยู่ ขนาดหน้าแปลน ความยาวแบบหันหน้าเข้าหากัน และการจัดการการทำงานกับวาล์วใหม่ก่อนสั่งซื้อ

ระหว่างการติดตั้ง ให้รักษาผิวหน้าหน้าแปลนให้สะอาด และใช้ปะเก็นและสลักเกลียวที่ระบุ หลังจากติดตั้งวาล์วแล้ว ให้ตรวจสอบการทำงานของวงล้อจักรและยืนยันว่าจานสามารถเคลื่อนที่ได้เต็มช่วงโดยไม่มีแรงต้านที่ผิดปกติ

การทดสอบและตรวจสอบ

การตรวจสอบวัสดุ

วัสดุตัวถังและการตกแต่งได้รับการตรวจสอบกับเกรดและข้อมูลการสั่งซื้อที่ระบุ สามารถจัดหาบันทึกวัสดุได้เมื่อจำเป็น

การตรวจสอบมิติ

ขนาดแบบเผชิญหน้า ขนาดหน้าแปลน และขนาดการตัดเฉือนหลักอื่นๆ จะได้รับการตรวจสอบโดยเทียบกับข้อกำหนดจำเพาะของผลิตภัณฑ์ที่เกี่ยวข้อง

การทดสอบความดันและที่นั่ง

การทดสอบเปลือกและที่นั่งจะดำเนินการตามข้อกำหนดการตรวจสอบที่ระบุ สามารถบันทึกผลการทดสอบและเกณฑ์การยอมรับได้ตามความต้องการในการสั่งซื้อ

การตรวจสอบขั้นสุดท้าย

ก่อนจัดส่ง จะมีการตรวจสอบวาล์วเพื่อดูสภาพตัวถัง พื้นผิวหน้าแปลน การทำงานของวงล้อจักร เครื่องหมายระบุ และการประกอบโดยรวม

บรรจุภัณฑ์

ใบหน้าหน้าแปลนและพื้นผิวการเชื่อมต่ออื่น ๆ ได้รับการปกป้องก่อนการบรรจุ วาล์วจะถูกบรรจุตามขนาดและวิธีการจัดส่งเพื่อลดความเสี่ยงของการกระแทกและการปนเปื้อนระหว่างการขนส่ง

บรรจุภัณฑ์ส่งออกอาจรวมถึงกล่อง วัสดุป้องกัน และกล่องไม้อัดตามขนาดของวาล์วและข้อกำหนดในการขนส่ง สามารถจัดทำเครื่องหมายผลิตภัณฑ์และเอกสารการจัดส่งตามคำสั่งซื้อได้

คำถามที่พบบ่อย

คำถามที่ 1: โกลบวาล์วหน้าแปลนมาตรฐาน ANSI ใช้ทำอะไร

โกลบวาล์วหน้าแปลนมาตรฐาน ANSI ใช้สำหรับควบคุมและปิดของเหลวที่เข้ากันได้ในท่ออุตสาหกรรม การออกแบบแผ่นดิสก์และที่นั่งช่วยให้สามารถปรับเส้นทางการไหลระหว่างการทำงานได้ ทำให้เหมาะสำหรับการใช้งานที่จำเป็นต้องมีการควบคุมการไหล

คำถามที่ 2: โกลปวาล์วและเกทวาล์วแตกต่างกันอย่างไร?

โกลปวาล์วใช้ดิสก์ที่เคลื่อนไปทางเบาะนั่ง และมักใช้สำหรับการควบคุมปริมาณและการปรับการไหล วาล์วประตูจะเคลื่อนเกตออกจากเส้นทางการไหล และโดยทั่วไปจะใช้เพื่อการแยกออกจากกันแทนที่จะควบคุมปริมาณอย่างต่อเนื่อง

คำถามที่ 3: เหตุใดจึงใช้ปลายหน้าแปลนกับวาล์วนี้

ปลายหน้าแปลนใช้เชื่อมต่อแบบสลักเกลียวกับท่อ และช่วยให้ถอดวาล์วออกเพื่อการบำรุงรักษาได้โดยไม่ต้องตัดท่อ มักใช้กับระบบท่ออุตสาหกรรมที่ต้องการขนาดหน้าแปลนมาตรฐาน

Q4: มีวัสดุอะไรบ้าง?

การกำหนดค่าที่ระบุไว้ประกอบด้วย CF8/CF8M สำหรับตัวถังและจาน F304/F316 สำหรับแฮนด์ และตัวเลือกวัสดุเบาะนั่งที่ระบุ วัสดุอื่นๆ สามารถพิจารณาได้ตามสื่อการใช้งานและอุณหภูมิ

Q5: วาล์วสามารถใช้กับไอน้ำได้หรือไม่?

ใช่ โดยมีเงื่อนไขว่าแรงดัน อุณหภูมิ และการกำหนดค่าวัสดุอยู่ภายในขีดจำกัดการทำงานที่ระบุ ควรตรวจสอบที่นั่งและวัสดุปิดผนึกเพื่อดูสภาวะไอน้ำที่เกิดขึ้นจริง

คำถามที่ 6: ข้อมูลใดบ้างที่จำเป็นในการเลือกวาล์วที่ถูกต้อง

ข้อมูลที่สำคัญ ได้แก่ ขนาดท่อ ระดับแรงดัน มาตรฐานหน้าแปลน ปานกลาง แรงดันใช้งาน อุณหภูมิ ข้อกำหนดของวัสดุ และข้อกำหนดของ NACE หรือข้อกำหนดเฉพาะของโครงการ

คำถามที่ 7: ควรดูแลรักษาวาล์วอย่างไร?

ตรวจสอบวงล้อจักร ก้าน พื้นที่บรรจุ การเชื่อมต่อหน้าแปลน และสภาพการซีลระหว่างการบำรุงรักษาตามปกติ หากเกิดการรั่วไหลหรือความต้านทานการทำงานที่ผิดปกติ ให้แยกและลดแรงดันท่อก่อนทำการตรวจสอบ
