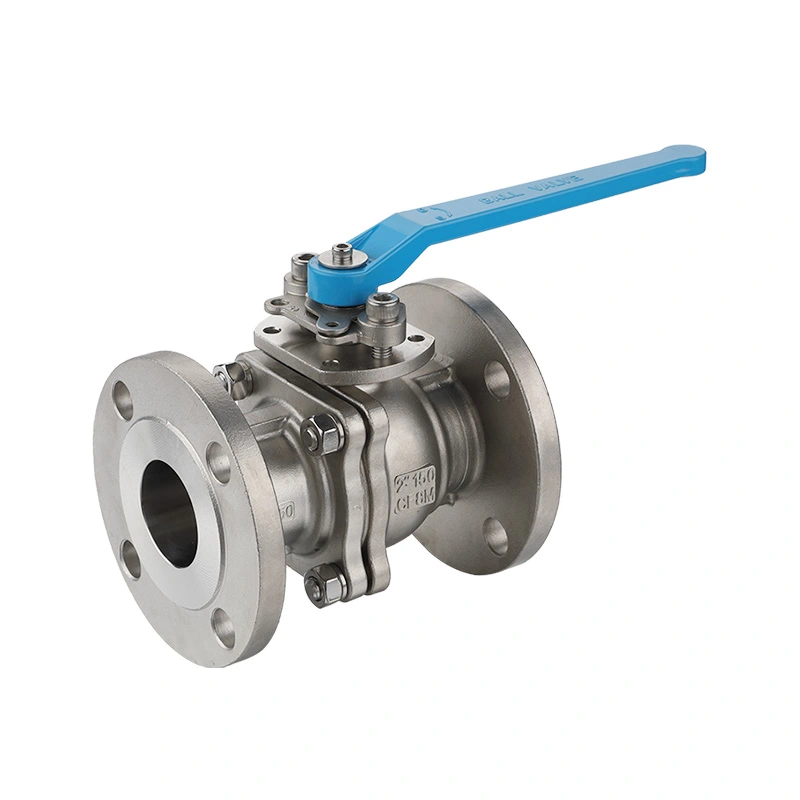

บอลวาล์วหน้าแปลนสแตนเลส ANSI 150LB

บอลวาล์วหน้าแปลนเหล็กสแตนเลส ANSI 150LB เป็นบอลวาล์วสแตนเลสที่มีการเชื่อมต่อปลายหน้าแปลน ออกแบบมาสำหรับระบบท่อที่ใช้ระดับแรงดัน ASME คลาส 150 ใช้ลูกบอลหมุนหนึ่งในสี่รอบเพื่อเริ่มหรือหยุดการไหลของของไหลที่เข้ากันได้ และมักใช้สำหรับการแยกเปิด/ปิดในระบบท่ออุตสาหกรรม

ANSI 150LB หมายถึงระดับแรงดัน ASME Class 150 แรงดันใช้งานจริงที่อนุญาตจะขึ้นอยู่กับขนาดวาล์ว วัสดุ อุณหภูมิในการทำงาน และพิกัดอุณหภูมิแรงดันที่ใช้บังคับ โครงสร้างเหล็กสเตนเลสทำให้ตัววาล์วทนต่อการกัดกร่อน และสามารถระบุได้ด้วยวัสดุ เช่น สแตนเลส 304 หรือ 316 ตามการใช้งาน

การเชื่อมต่อแบบหน้าแปลนช่วยให้สามารถขันวาล์วเข้ากับหน้าแปลนท่อได้โดยตรง ทำให้เป็นวิธีการเชื่อมต่อที่ใช้งานได้จริงสำหรับระบบท่ออุตสาหกรรม และอำนวยความสะดวกในการตรวจสอบหรือบำรุงรักษาในอนาคต กลไกบอลวาล์วช่วยให้เปิดและปิดท่อได้อย่างรวดเร็ว

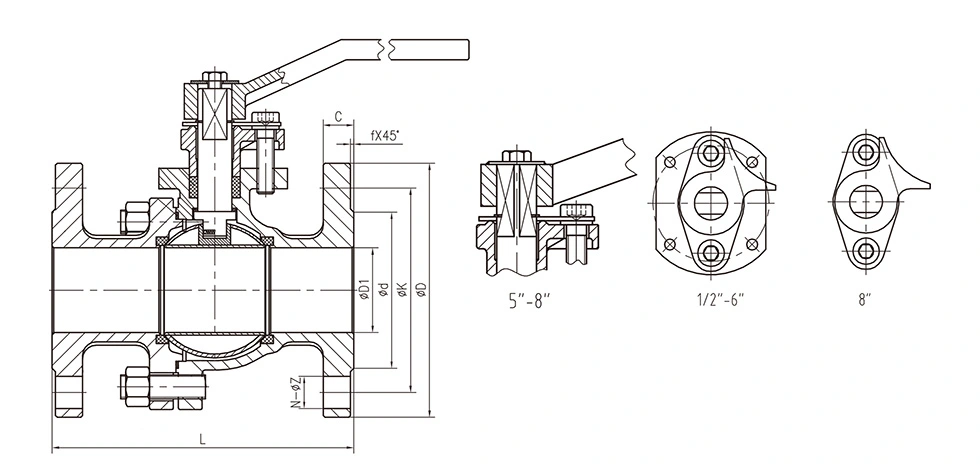

ขนาดหลัก

ขนาดทั่วไป:

การใช้งานในอุตสาหกรรม

บอลวาล์วหน้าแปลนสแตนเลส ANSI 150LB ของเราใช้ระบบซีลก้านสามขั้นตอนที่ไม่เหมือนใคร ปรับให้เหมาะสมสำหรับ การทำงานรอบสูง ความผันผวนของแรงดัน และสภาพการทำงานของตัวกลางที่เป็นก๊าซ มันให้ความเสถียรของการรั่วไหลเป็นศูนย์ และประสิทธิภาพการป้องกันความล้าที่โดดเด่นสำหรับระบบของไหลทางอุตสาหกรรมที่หลากหลาย:

อุตสาหกรรมปิโตรเลียมและเคมีภัณฑ์

เหมาะสำหรับท่อกระบวนการ แนวสาขา และการส่งก๊าซเชื้อเพลิงเบา ซีลก้านหลายขั้นตอนได้อย่างน่าเชื่อถือ ป้องกันการรั่วไหลของสารไวไฟและวัตถุระเบิดภายใต้แรงดันที่ผันผวน

ระบบแก๊สพิเศษ

เหมาะอย่างยิ่งสำหรับลูปแรงดันสูงของไนโตรเจน ออกซิเจน ไฮโดรเจน และอากาศอัด ซึ่งใช้กันอย่างแพร่หลายในก๊าซตัดด้วยเลเซอร์ อุปทาน ปั๊มน้ำมัน และท่อส่งก๊าซที่สตาร์ท-ดับบ่อยครั้ง

วิศวกรรมไฟฟ้าและความร้อน

ใช้ได้กับท่อสาธารณูปโภคของโรงงานและสายของเหลวเสริม ต้านทานการเสื่อมสภาพของซีลที่เกิดจากการสลับกัน อุณหภูมิและความดันทำให้มั่นใจได้ถึงการทำงานที่มั่นคงในระยะยาว

อุตสาหกรรมยาและเคมีภัณฑ์ขั้นสูง

ให้การแยกตัวที่แน่นหนาสำหรับของเหลวในกระบวนการที่มีฤทธิ์กัดกร่อนและบริสุทธิ์ การออกแบบการปิดผนึกแบบสองทิศทางหลีกเลี่ยงสื่อ การรั่วไหลและการปนเปื้อนภายนอกได้มาตรฐานความปลอดภัยและสุขอนามัยสูง

ระบบอุตสาหกรรมและไฮดรอลิกทั่วไป

เหมาะสำหรับม้านั่งทดสอบแรงดันและอุปกรณ์ของเหลวอัตโนมัติ ปรับให้เข้ากับประสิทธิภาพการป้องกันความเมื่อยล้าที่ดีเยี่ยม สถานการณ์การทำงานของการสลับและแรงดันพัลส์บ่อยครั้ง

ทำไมต้องเลือกเซี่ยงไฮ้?

ระบบซีลก้าน 3 ขั้นตอนพิเศษ

ติดตั้งซีลหลักแบบขันแน่นเองแบบเสี้ยม, ซีลรองโอริง Viton และแหวนตัววีแบบสปริง Belleville ตราประทับระดับอุดมศึกษา ประสิทธิภาพการซีลแบบปรับปรุงตัวเองช่วยชดเชยการสึกหรอและการเสียรูปเนื่องจากความร้อน ขจัดก้าน การรั่วไหลระหว่างการทำงานรอบสูงในระยะยาว

โครงสร้างการป้องกันแบบสองทิศทาง

ระบบซีลที่ได้รับการอัพเกรดจะป้องกันการรั่วไหลของตัวกลางภายในและบล็อกฝุ่น ความชื้น และสิ่งสกปรกจากภายนอก เข้าสู่วาล์วยืดอายุการใช้งานได้อย่างมีประสิทธิภาพและลดต้นทุนการบำรุงรักษา

การผลิตที่ได้มาตรฐานจากอเมริกาสแตนดาร์ด

ผลิตและทดสอบตาม API 608 / ISO 17292, ASME B16.34 และ API 598 สอดคล้องกับ ASME B16.5 (หน้าแปลน) และ ASME มาตรฐาน B16.10 (เผชิญหน้ากัน) ช่วยให้มั่นใจถึงความเข้ากันได้อย่างสมบูรณ์กับโครงการอุตสาหกรรมระดับโลก

โครงสร้างป้องกันความเมื่อยล้าและปลอดภัย

ตัววาล์วเสริมความแข็งแรงทนทานต่อแรงดันพัลส์และแรงกระแทกจากแรงดันรุนแรงโดยไม่เสียรูป ป้องกันการระเบิดในตัว โครงสร้างลำต้นช่วยลดอันตรายด้านความปลอดภัยจากแรงดันเกิน

การออกแบบป้องกันไฟฟ้าสถิตย์แบบคงที่

มาพร้อมกับโครงสร้างป้องกันไฟฟ้าสถิตแบบมืออาชีพที่จะนำไฟฟ้าสถิตที่เกิดจากแรงเสียดทานอย่างต่อเนื่อง ระหว่างส่วนกลางและส่วนภายใน หลีกเลี่ยงการสะสมคงที่และความเสี่ยงในการเกิดประกายไฟ ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัย ท่อขนาดกลางที่ไวไฟ ระเบิดได้ และเป็นก๊าซ ซึ่งเป็นไปตามข้อกำหนดด้านความปลอดภัยทางอุตสาหกรรม

การบำรุงรักษาต่ำและคุ้มค่า

ปรับให้เหมาะสมสำหรับสถานการณ์การสลับบ่อยครั้งพร้อมประสิทธิภาพการป้องกันความเหนื่อยล้าที่เหนือกว่า ช่วยลดการหยุดทำงานของอุปกรณ์และ ความถี่ในการเปลี่ยนลดต้นทุนการดำเนินงานในระยะยาวเมื่อเทียบกับวาล์วซีลเดี่ยวทั่วไป

การสนับสนุนบริการพิเศษ

รองรับการออกแบบโลโก้และบรรจุภัณฑ์ด้วยเลเซอร์

ให้บริการ OEM/ODM

มีการตรวจสอบอย่างครบถ้วนก่อนออกจากโรงงาน พร้อมแนบรายงานการตรวจสอบคุณภาพ

บริการเสริมเพิ่มเติม เช่น การป้องกันการชนกันและบรรจุภัณฑ์เสริมการขนส่งทางทะเล

คำถามที่พบบ่อย

1. ANSI 150LB หมายถึงอะไรสำหรับบอลวาล์วหน้าแปลนสแตนเลส

ANSI 150LB หมายถึงระดับแรงดัน ASME Class 150 ที่ใช้สำหรับวาล์วและการเชื่อมต่อแบบหน้าแปลน แรงดันใช้งานจริงที่อนุญาตจะขึ้นอยู่กับขนาดวาล์ว วัสดุ อุณหภูมิในการทำงาน และพิกัดอุณหภูมิแรงดันที่ใช้บังคับ

2. บอลวาล์วนี้มีมาตรฐานหน้าแปลนอะไรบ้าง?

สามารถเลือกมาตรฐานหน้าแปลนได้ตามระบบท่อและข้อกำหนดของโครงการ การกำหนดค่าทั่วไปอาจรวมถึงหน้าแปลน ASME B16.5 ในขณะที่มาตรฐานหน้าแปลนอื่นๆ สามารถพิจารณาสำหรับการใช้งานเฉพาะได้

3. วัสดุสแตนเลสชนิดใดที่สามารถใช้กับวาล์วได้?

วัสดุตัวเรือนทั่วไปได้แก่ สเตนเลส 304 และ 316 โดยเกรดเฉพาะจะถูกเลือกตามสื่อในการทำงาน อุณหภูมิ ความดัน และสภาวะการกัดกร่อน อาจมีการผสมผสานวัสดุอื่น ๆ ตามคำขอ

4. บอลวาล์วหน้าแปลนสเตนเลสสตีล ANSI 150LB สามารถจับสื่อใดได้บ้าง

วาล์วนี้สามารถใช้กับน้ำ น้ำมัน แก๊ส และของเหลวทางอุตสาหกรรมอื่นๆ ที่เข้ากันได้ ควรเลือกตัววาล์ว บอล บ่าวาล์ว และวัสดุปิดผนึกตามความเข้ากันได้ทางเคมี ความดัน และอุณหภูมิของตัวกลางจริง

5. บอลวาล์วหน้าแปลนนี้เหมาะสำหรับการบริการที่อุณหภูมิสูงหรือไม่?

ช่วงอุณหภูมิที่ใช้บังคับขึ้นอยู่กับวัสดุวาล์ว วัสดุบ่าวาล์ว และพิกัดอุณหภูมิแรงดัน ควรยืนยันอุณหภูมิการทำงานจริงเมื่อเลือกวาล์วเพื่อให้แน่ใจว่าการกำหนดค่าเหมาะสมกับเงื่อนไขการบริการที่ต้องการ

6. สามารถจ่ายวาล์วให้กับแอคทูเอเตอร์แบบนิวแมติกหรือไฟฟ้าได้หรือไม่?

ใช่. บอลวาล์วแบบหน้าแปลนสามารถกำหนดค่าสำหรับการใช้งานแบบแมนนวล แบบนิวแมติก หรือแบบไฟฟ้า ตามขนาดวาล์ว แรงบิดในการทำงาน และระบบควบคุมที่ต้องการ แอคชูเอเตอร์ควรจับคู่อย่างเหมาะสมกับวาล์วและสภาพการทำงานจริง

7. ข้อมูลใดบ้างที่จำเป็นในการเลือกบอลวาล์วหน้าแปลนที่ถูกต้อง?

ข้อมูลการเลือกที่สำคัญประกอบด้วยขนาดวาล์วที่กำหนด ระดับความดัน มาตรฐานหน้าแปลน ตัวกลางในการทำงาน แรงดันใช้งาน อุณหภูมิ วัสดุที่ต้องการ และวิธีการใช้งาน แบบร่างไปป์ไลน์หรือรายละเอียดการใช้งานสามารถช่วยกำหนดการกำหนดค่าที่เหมาะสมได้

8. สามารถปรับแต่งบอลวาล์วหน้าแปลนสแตนเลสได้หรือไม่?

ใช่. สามารถเลือกเกรดวัสดุ ข้อมูลจำเพาะของหน้าแปลน วัสดุที่นั่งและซีล การทำงานของวาล์ว และรายละเอียดการกำหนดค่าอื่นๆ ได้ตามความต้องการของโครงการ สามารถตรวจสอบแบบหรือข้อกำหนดทางเทคนิคก่อนการผลิตได้
