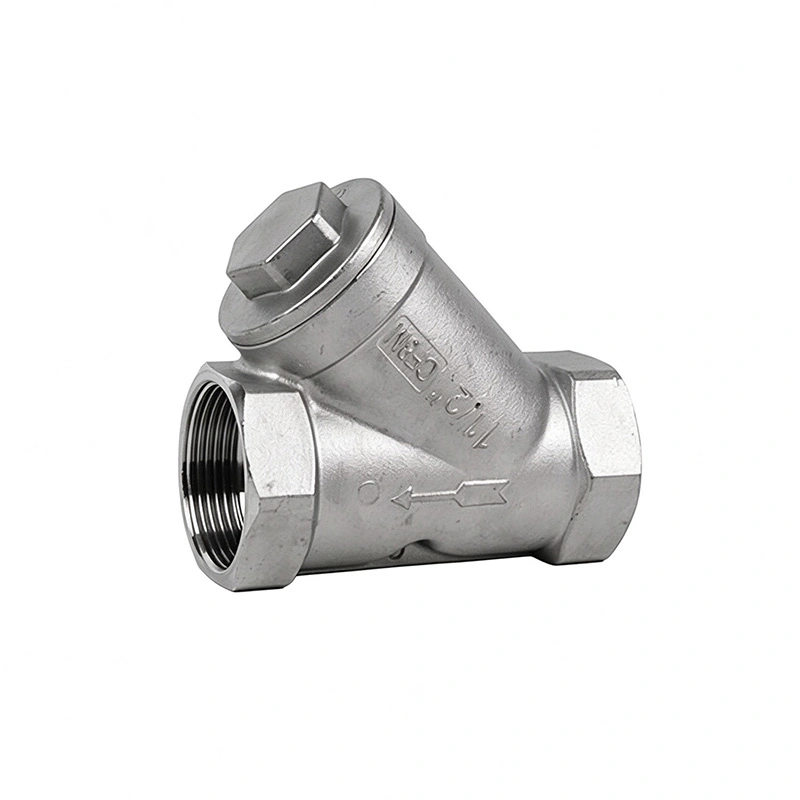

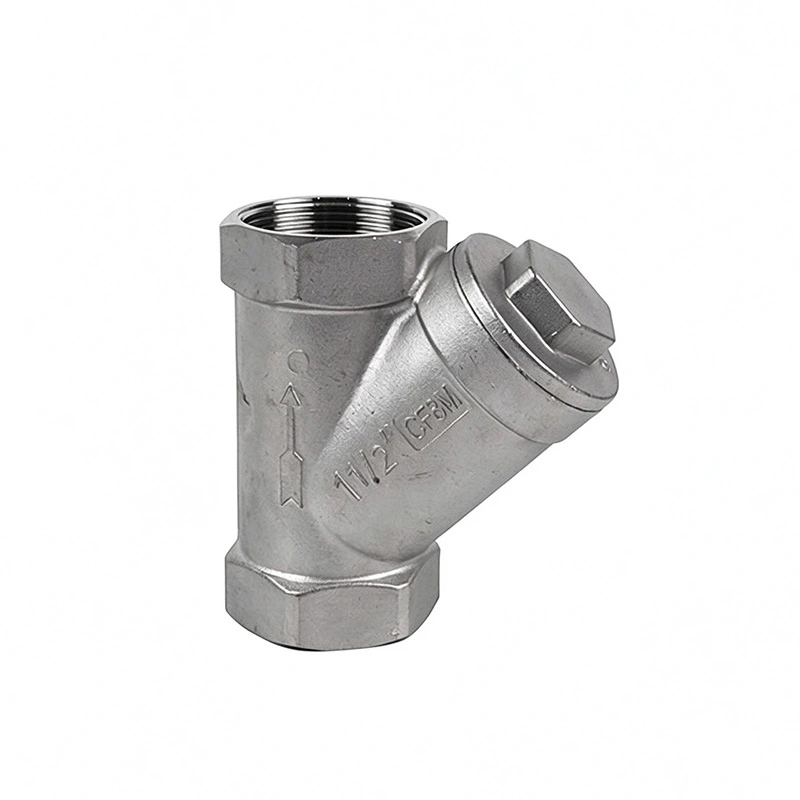

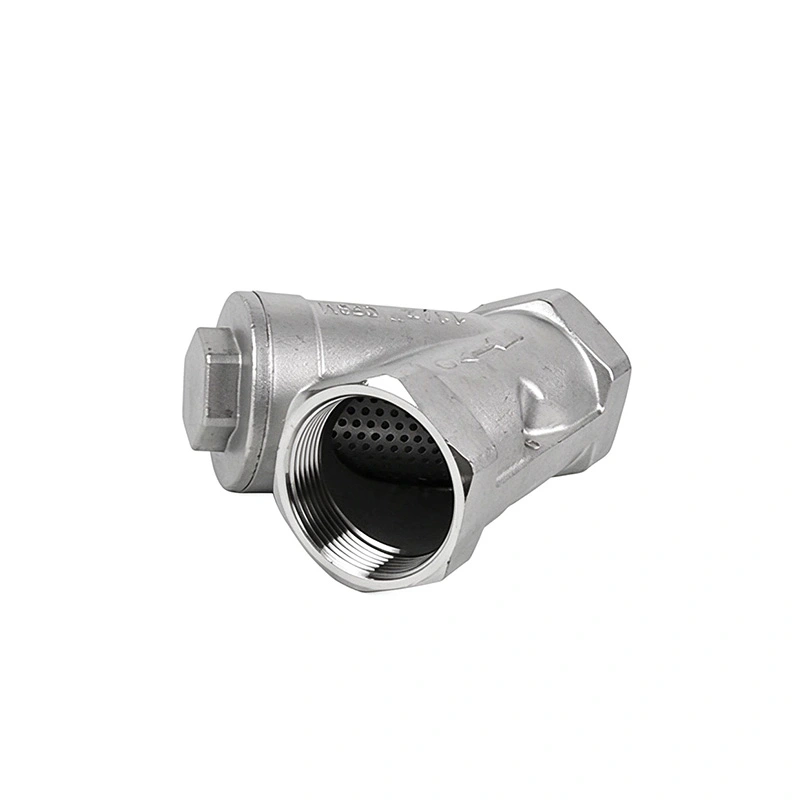

สเตรนเนอร์ Y สเตนเลส

Y-Strainer สเตนเลสสตีลใช้เพื่อกำจัดของแข็งแขวนลอย สนิม ตะกรัน และอนุภาคที่ไม่ต้องการอื่นๆ ออกจากท่อจ่ายของเหลวก่อนจะไปถึงอุปกรณ์ปลายน้ำ โดยทั่วไปจะติดตั้งไว้ที่ต้นทางของปั๊ม วาล์วควบคุม มิเตอร์ เครื่องแลกเปลี่ยนความร้อน และส่วนประกอบอื่นๆ ที่อาจได้รับผลกระทบจากสารปนเปื้อนที่เป็นของแข็ง

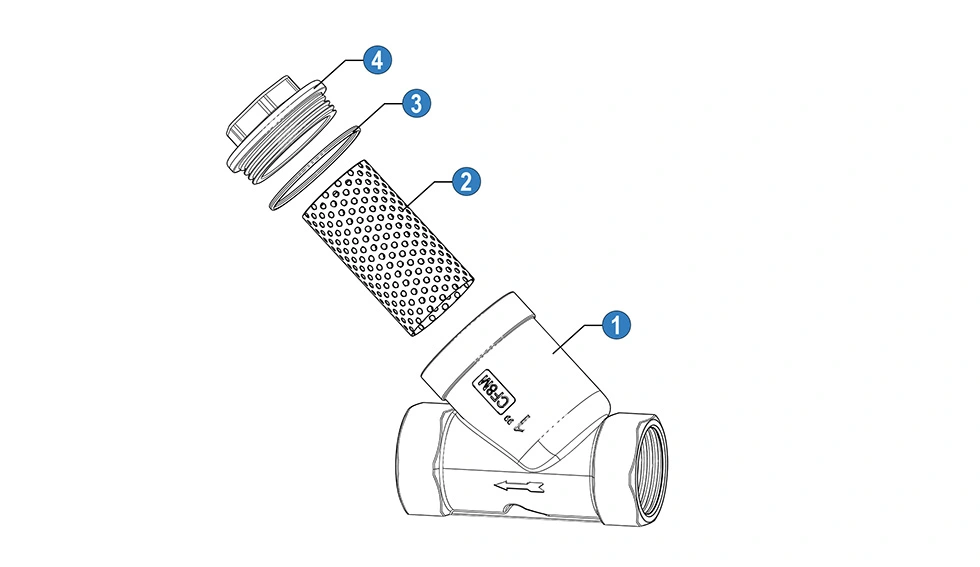

ของไหลจะไหลผ่านทางเข้าและผ่านตะแกรงที่ถอดออกได้ซึ่งติดตั้งอยู่ภายในตัวตัวกรอง อนุภาคของแข็งจะถูกกักไว้ที่ตัวกรอง ในขณะที่ของเหลวที่กรองจะยังคงอยู่ผ่านทางทางออก สามารถถอดตะแกรงออกและทำความสะอาดได้เมื่อเศษที่สะสมเริ่มจำกัดการไหล

ควรตรวจสอบและทำความสะอาดตะแกรงเมื่อความแตกต่างของความดันทั่วทั้งตัวกรองเพิ่มขึ้น การไหลด้านล่างลดลง หรือการตรวจสอบตามปกติแสดงให้เห็นว่ามีเศษซากที่สะสมอยู่เป็นจำนวนมาก ช่วงเวลาการทำความสะอาดขึ้นอยู่กับความสะอาดของตัวกลางและสภาพการทำงาน

การเลือกควรพิจารณาขนาดท่อ อัตราการไหล แรงดันใช้งาน อุณหภูมิ ประเภทของของไหล และระดับการกรองที่ต้องการ ตัวกรองควรให้ความสามารถในการไหลที่ต้องการโดยไม่สร้างการสูญเสียแรงดันมากเกินไปภายใต้สภาวะการทำงานปกติ

ความแม่นยำในการกรองถูกกำหนดโดยการเปิดตะแกรงหรือข้อกำหนดของตาข่าย ตัวกรองที่ละเอียดกว่าสามารถกักเก็บอนุภาคขนาดเล็กได้ แต่อาจสร้างแรงดันตกคร่อมที่สูงขึ้นและจำเป็นต้องทำความสะอาดบ่อยขึ้น จึงควรเลือกตะแกรงที่เหมาะสมตามขนาดอนุภาคที่ต้องการกำจัดและอัตราการไหลที่ต้องการ

วายสเตรนเนอร์สามารถใช้กับน้ำ น้ำมัน ก๊าซ และของเหลวทางอุตสาหกรรมอื่นๆ ที่เข้ากันได้ ควรตรวจสอบวัสดุของตัวเครื่อง วัสดุตะแกรง ส่วนประกอบการซีล อัตราแรงดัน และอุณหภูมิโดยเทียบกับเงื่อนไขการบริการจริงก่อนที่จะเลือก

ใช่. ทิศทางการไหลควรเป็นไปตามลูกศรหรือเครื่องหมายการไหลบนตัวตัวกรอง ตำแหน่งการติดตั้งควรอนุญาตให้เข้าถึงห้องคัดกรองเพื่อตรวจสอบและทำความสะอาดได้ ควรปฏิบัติตามคำแนะนำในการติดตั้งของผู้ผลิตสำหรับการกำหนดค่าเฉพาะ

โดยทั่วไป ตัวกรองรูปตัว Y ใช้สำหรับการกำจัดอนุภาคของแข็งทางกลออกจากท่อ และมักติดตั้งเป็นอุปกรณ์ป้องกันต้นทางของอุปกรณ์อื่นๆ ตัวกรองอาจใช้สื่อกรองที่ละเอียดกว่าหรือพิเศษกว่าเมื่อต้องมีระดับการกำจัดอนุภาคเฉพาะ ตัวเลือกที่เหมาะสมขึ้นอยู่กับของเหลว ขนาดอนุภาค อัตราการไหล และข้อกำหนดในการกรอง

การสูญเสียแรงดันอาจได้รับผลกระทบจากขนาดของตัวกรอง การเปิดตัวกรอง อัตราการไหล ความหนืดของของเหลว และปริมาณเศษที่สะสมบนหน้าจอ การเลือกขนาดที่เหมาะสมและการทำความสะอาดตะแกรงก่อนที่จะเกิดการเปรอะเปื้อนมากเกินไปสามารถช่วยรักษาสภาพการไหลที่ต้องการได้

ข้อมูลสำคัญประกอบด้วยขนาดท่อที่กำหนด ประเภทการเชื่อมต่อ ตัวกลางของไหล แรงดันใช้งาน อุณหภูมิในการทำงาน อัตราการไหล ความแม่นยำในการกรองที่ต้องการ วัสดุของตัวเครื่อง และข้อกำหนดของตะแกรง สำหรับการใช้งานพิเศษ ควรยืนยันข้อกำหนดเพิ่มเติม เช่น ความต้านทานการกัดกร่อน ทิศทางการติดตั้ง หรือเอกสารการตรวจสอบ
