วาล์วประตูเหล็กคาร์บอนปลอมแปลง 800LB

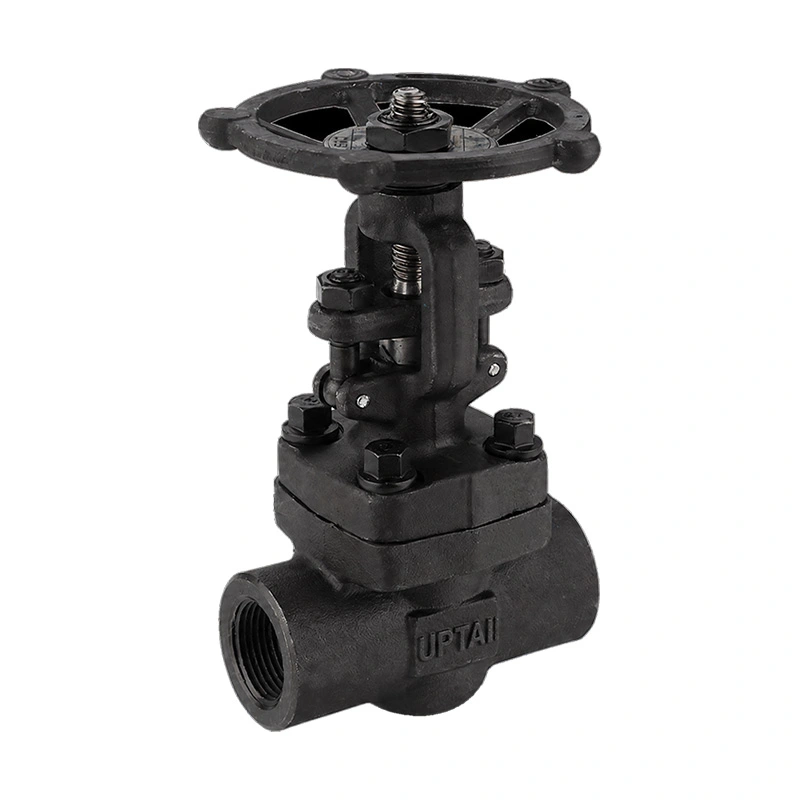

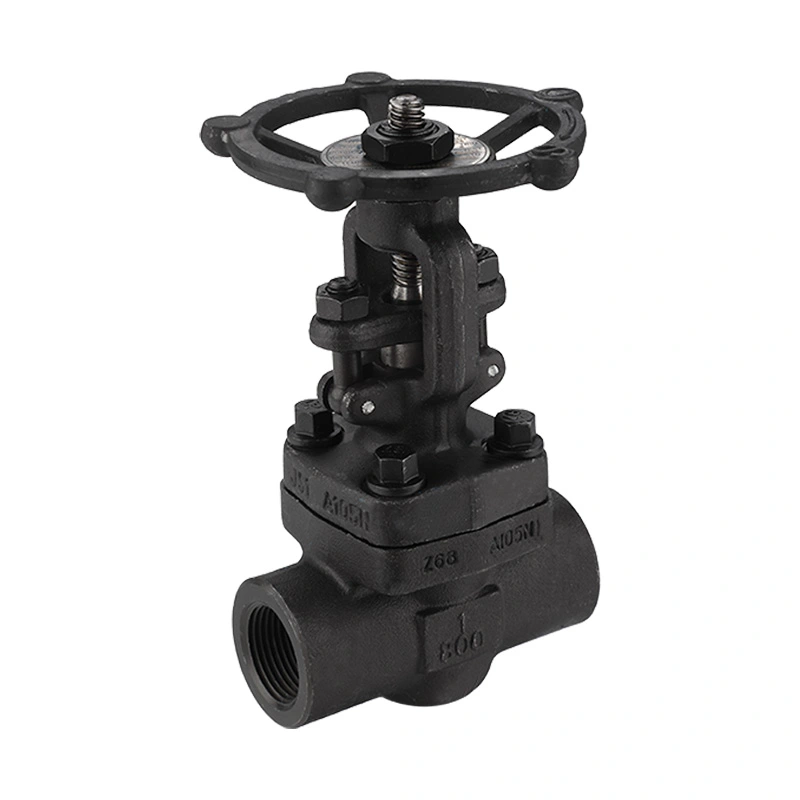

วาล์วประตูเหล็กคาร์บอนฟอร์จ 800LB เป็นวาล์วประตูฟอร์จสำหรับท่ออุตสาหกรรมขนาดเล็ก ใช้ตัวเครื่อง ASTM A105N, การจัดเรียงก้าน OS&Y, ฝากระโปรงหน้าแบบเกลียว และการใช้งานแบบล้อมือ มีการเชื่อมต่อ NPT, BSP และซ็อกเก็ตเชื่อมสำหรับการกำหนดค่าท่อที่แตกต่างกัน

Shangtai ผลิตวาล์วอุตสาหกรรมในเมืองเหวินโจว เจ้อเจียง ประเทศจีน กระบวนการผลิตประกอบด้วยการตัดเฉือน การประกอบ การทดสอบแรงดัน การตรวจสอบ การทำเครื่องหมาย และการบรรจุหีบห่อ ข้อมูลจำเพาะของวาล์วสามารถยืนยันได้จากขนาดที่ต้องการ การเชื่อมต่อ ปานกลาง ความดัน อุณหภูมิ และข้อกำหนดของวัสดุ

ขนาดหลัก

การก่อสร้างวาล์ว

ตัววาล์วทำจากเหล็กกล้าคาร์บอนหลอม ASTM A105N ฝากระโปรงถูกยึดเข้ากับตัวถัง ช่วยให้สามารถเข้าถึงชิ้นส่วนภายในได้ หลังจากที่ท่อถูกแยกออกและลดแรงดันแล้ว

สเตม OS&Y

การออกแบบสกรูและแอกด้านนอกทำให้ก้านอยู่ด้านนอกตัววาล์ว สามารถมองเห็นการเคลื่อนไหวของก้านได้ในระหว่างการใช้งาน ซึ่งยังช่วยให้เห็นตำแหน่งของวาล์วด้วยภาพอย่างง่ายอีกด้วย

ลิ่มแข็ง

ลิ่มจะเคลื่อนที่ในแนวตั้งเพื่อปิดช่องทางการไหล วาล์วประตูมีไว้สำหรับบริการแยกส่วนและโดยปกติจะทำงานในตำแหน่งเปิดสุดหรือปิดสุด

วัสดุก้านและที่นั่ง

วัสดุก้านที่ระบุไว้คือ ASTM A182 F6a แผ่นดิสก์มีจำหน่ายใน ASTM A-276 Gr. 420 พร้อมโครงแบบหันหน้าเข้าหาแข็ง Stellite 6 ซึ่งเป็นอุปกรณ์เสริม ในขณะที่วัสดุเบาะนั่งที่ระบุไว้คือ ASTM A-276 Gr. 410.

ความดันและอุณหภูมิ

วาล์วได้รับการจัดอันดับ CL800 โดยมีแรงดันใช้งานสูงสุดที่ระบุไว้ที่ 1975 PSI แรงดันใช้งานที่ใช้บังคับขึ้นอยู่กับอุณหภูมิ วัสดุ ขนาด และพิกัดอุณหภูมิแรงดันที่เกี่ยวข้อง ควรเลือกวาล์วโดยใช้สภาพการทำงานจริงมากกว่าระดับความดันเพียงอย่างเดียว

ช่วงอุณหภูมิที่แสดงคือ -29°c + 425°c ควรตรวจสอบบ่า ก้าน บรรจุภัณฑ์ และวัสดุภายในอื่นๆ ว่าเข้ากันได้เมื่อใช้วาล์วที่อุณหภูมิสูง

สิ้นสุดตัวเลือกการเชื่อมต่อ

วาล์วสามารถติดตั้งกับ NPT, BSP หรือปลายเชื่อมแบบซ็อกเก็ตได้ การเชื่อมต่อควรตรงกับข้อกำหนดไปป์ไลน์และวิธีการติดตั้ง

เอ็นพีที

ปลายเกลียว NPT ได้รับการระบุตามมาตรฐานการเชื่อมต่อ ASME B1.20.1 ที่ระบุไว้ ควรตรวจสอบขนาดเกลียวและส่วนประกอบการผสมพันธุ์ก่อนการติดตั้ง

บีเอสพี

ปลาย BSP มีจำหน่ายสำหรับระบบท่อที่ใช้เกลียว BSP ที่ใช้ร่วมกันได้ ควรยืนยันการกำหนดค่าเธรดที่ต้องการเมื่อสั่งซื้อ

ซ็อกเก็ตเชื่อม

ปลายเชื่อมแบบซ็อคเก็ตเหมาะสำหรับท่อเจาะขนาดเล็กที่จำเป็นต้องมีการเชื่อมต่อแบบเชื่อม ขั้นตอนการเชื่อมควรเป็นไปตามข้อกำหนดเฉพาะของท่อที่เกี่ยวข้อง

ข้อกำหนดของ NACE

ข้อมูลจำเพาะระบุ NACE MR0175 / ISO 15156 สำหรับการใช้งานด้านบริการเปรี้ยว วัสดุวาล์วและข้อกำหนดในการผลิตควรได้รับการตรวจสอบโดยเทียบกับเงื่อนไขการบริการจริงและข้อกำหนดเฉพาะของโครงการ

ในกรณีที่จำเป็นต้องปฏิบัติตามข้อกำหนดของ NACE เกรดวัสดุ ขีดจำกัดความแข็ง ข้อกำหนดในการตรวจสอบ และเอกสารที่จำเป็นควรได้รับการยืนยันก่อนการผลิต

การใช้งานทั่วไป

น้ำมันและก๊าซ:จุดแยกเจาะขนาดเล็กในท่อต้นน้ำ ปลายน้ำ และท่อกระบวนการ

การกลั่นและปิโตรเคมี:สายการผลิต ท่อสาธารณูปโภค และการเชื่อมต่ออุปกรณ์ที่ต้องแยกออกจากกันด้วยตนเอง

การผลิตไฟฟ้า:ไอน้ำ หม้อต้มน้ำ และท่อสาธารณูปโภคที่เลือกไว้ภายในขีดจำกัดความดันและอุณหภูมิที่ระบุ

อุปกรณ์อุตสาหกรรม:การประกอบท่อขนาดกะทัดรัดและอุปกรณ์ในการประมวลผลโดยใช้การเชื่อมต่อแบบเกลียวหรือแบบเชื่อมซ็อกเก็ต

จุดคัดเลือก

ตรวจสอบขนาดวาล์ว ประเภทการเชื่อมต่อ ความดันใช้งาน อุณหภูมิ ตัวกลาง และข้อกำหนดของวัสดุก่อนสั่งซื้อ สำหรับการใช้งานด้านบริการเปรี้ยว ให้ระบุข้อกำหนด NACE ที่บังคับใช้ สำหรับการเชื่อมต่อแบบเกลียว ให้ยืนยันประเภทและขนาดของเกลียว สำหรับการเชื่อมต่อแบบซ็อคเก็ต โปรดยืนยันขนาดท่อและข้อกำหนดในการเชื่อม

วาล์วมีไว้เพื่อการแยกตัว หากการใช้งานต้องมีการควบคุมการไหลอย่างต่อเนื่อง ควรตรวจสอบวิธีการใช้งานและประเภทของวาล์วก่อนเลือก

การติดตั้งและบำรุงรักษา

ตรวจสอบวาล์วและจุดเชื่อมต่อก่อนการติดตั้ง รักษาพื้นผิวภายในให้สะอาดและถอดฝาครอบป้องกันออกเมื่อวาล์วพร้อมสำหรับการติดตั้งเท่านั้น

การเชื่อมต่อแบบเกลียวควรประกอบโดยใช้วิธีการปิดผนึกที่ระบุโดยไม่ต้องขันให้แน่นเกินไป สำหรับเวอร์ชันเชื่อมแบบซ็อคเก็ต ขั้นตอนการเชื่อมควรควบคุมอินพุตความร้อนและปฏิบัติตามข้อกำหนดของท่อที่เกี่ยวข้อง

หลังการติดตั้ง ให้ใช้งานวงล้อจักรและตรวจสอบระยะการเปิดและปิดที่สมบูรณ์ ก่อนการบำรุงรักษา ให้แยกและลดแรงดันท่อ การตรวจสอบควรรวมถึงก้าน พื้นที่บรรจุ การเชื่อมต่อฝากระโปรง วงล้อจักร และพื้นผิวการปิดผนึก

การทดสอบและเอกสารประกอบ

วาล์วได้รับการออกแบบและผลิตตาม API 602 โดยมีการระบุ API 598 สำหรับการทดสอบและตรวจสอบ การตรวจสอบอาจรวมถึงการตรวจสอบวัสดุ การตรวจสอบขนาด การทดสอบเปลือก การทดสอบการรั่วของเบาะนั่ง การตรวจสอบการปฏิบัติงาน และการตรวจสอบขั้นสุดท้าย

ข้อมูลวัสดุ ข้อมูลมิติ ภาพวาด บันทึกการตรวจสอบ และเอกสารการทดสอบสามารถจัดให้ได้ตามความต้องการในการสั่งซื้อ

คำถามที่พบบ่อย

คำถามที่ 1: วาล์วประตูเหล็กคาร์บอนปลอมแปลง 800LB คืออะไร

วาล์วประตูเหล็กคาร์บอนปลอมแปลง 800LB เป็นวาล์วประตูปลอมแปลงสำหรับท่อเจาะขนาดเล็กแรงดันสูง ใช้ตัวถังเหล็กคาร์บอนหลอมและองค์ประกอบปิดแบบประตูสำหรับการแยกท่อ การกำหนดค่าที่ระบุไว้ประกอบด้วยการทำงานของ OS&Y, ฝากระโปรงหน้าแบบเกลียว, การใช้งานแบบล้อมือ และการเชื่อมต่อ NPT, BSP หรือการเชื่อมแบบซ็อคเก็ต

คำถามที่ 2: OS&Y และการออกแบบก้านแบบปกปิดแตกต่างกันอย่างไร

ในการออกแบบ OS&Y ก้านจะอยู่นอกตัววาล์วและเคลื่อนที่ได้อย่างเห็นได้ชัดระหว่างการทำงาน การออกแบบก้านแบบปกปิดช่วยให้ก้านเคลื่อนไหวภายในตัววาล์ว การจัดเรียง OS&Y ทำให้ตำแหน่งวาล์วโดยประมาณง่ายต่อการระบุด้วยสายตา

คำถามที่ 3: ควรเลือกการเชื่อมต่อแบบซ็อคเก็ตเชื่อมเมื่อใด

ปลายเชื่อมซ็อกเก็ตสามารถพิจารณาได้สำหรับระบบท่อเจาะขนาดเล็กที่จำเป็นต้องมีการเชื่อมต่อแบบเชื่อม ขนาดท่อ ความหนาของผนัง ขั้นตอนการเชื่อม และมาตรฐานการวางท่อของโครงการควรได้รับการยืนยันก่อนการเลือก

คำถามที่ 4: วาล์วต้องการการหล่อลื่นสม่ำเสมอหรือไม่?

ข้อกำหนดในการหล่อลื่นขึ้นอยู่กับการออกแบบวาล์วและสภาพการทำงาน ควรบำรุงรักษาก้านและส่วนประกอบการทำงานตามคำแนะนำในการบำรุงรักษาของผู้ผลิต และไม่ควรใช้สารหล่อลื่นที่ไม่เหมาะสมกับส่วนประกอบการซีล

Q5: อะไรทำให้เกิดการรั่วไหลภายนอกบริเวณก้าน?

การรั่วไหลของพื้นที่ก้านอาจเกี่ยวข้องกับสภาพการอัดสภาพ สภาพพื้นผิวของก้าน การปรับที่ไม่เหมาะสม หรือการสึกหรอของส่วนประกอบ ควรแยกวาล์วและลดแรงดันก่อนตรวจสอบหรือให้บริการพื้นที่บรรจุ

Q6: วาล์วนี้สามารถปรับแต่งด้วยวัสดุอื่นได้หรือไม่?

มีการกำหนดค่าวัสดุอื่น ๆ ตามคำขอ ควรระบุตัวถัง แผ่น ก้าน ที่นั่ง และวัสดุอื่นๆ ที่ต้องการตามสื่อ ความดัน อุณหภูมิ สภาวะการกัดกร่อน และมาตรฐานที่เกี่ยวข้อง

Q7: ควรให้ข้อมูลอะไรบ้างสำหรับใบเสนอราคา?

โปรดระบุขนาดวาล์ว ประเภทการเชื่อมต่อ สื่อ แรงดันใช้งาน อุณหภูมิ ปริมาณ ข้อกำหนดด้านวัสดุ ข้อกำหนดของ NACE หากมี และแบบหรือข้อกำหนดเฉพาะของโครงการที่เกี่ยวข้อง
