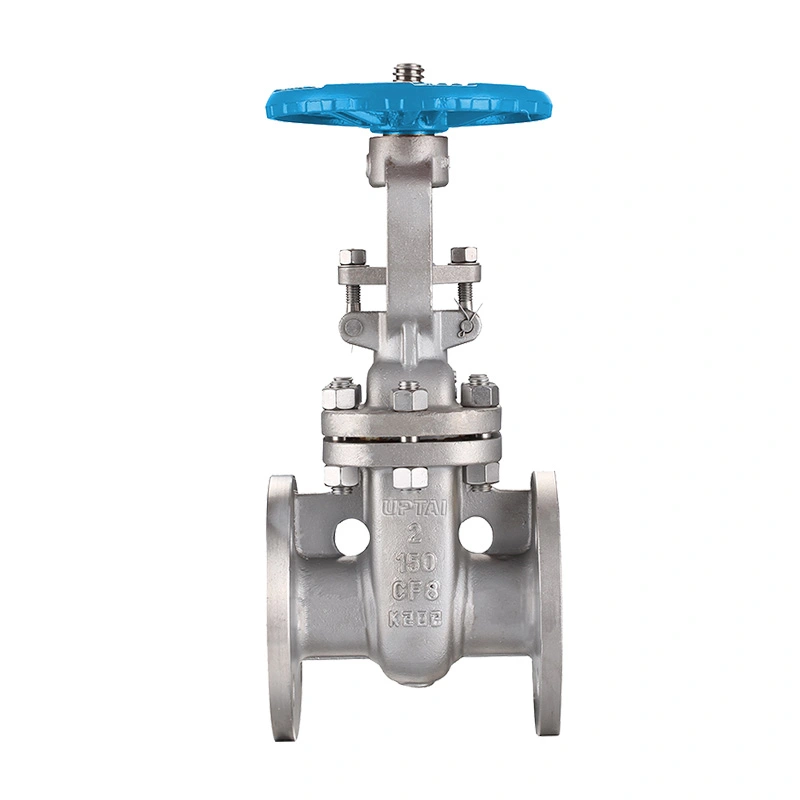

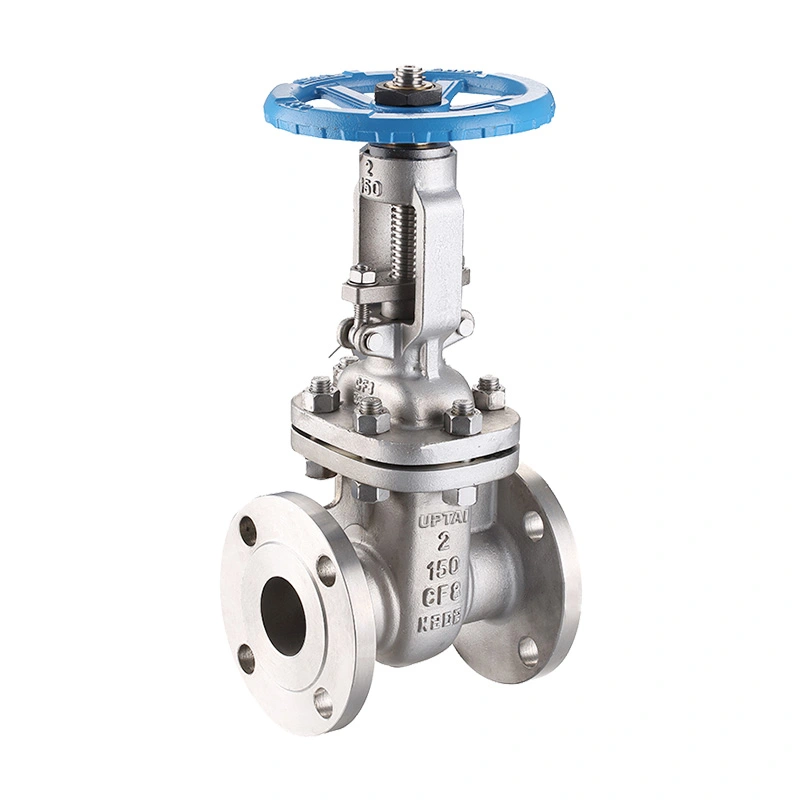

ANSI 150LB เกทวาล์วสแตนเลส

วาล์วประตูเหล็กสแตนเลส ANSI 150LB ได้รับการกำหนดค่าสำหรับการแยกท่อโดยต้องใช้เส้นทางการไหลเต็มรูและตัววาล์วสแตนเลส ประตูจะเคลื่อนที่ในแนวตั้งเพื่อเปิดหรือปิดทางเดิน ทำให้วาล์วนี้เหมาะสำหรับการใช้งานที่ปกติต้องเปิดหรือปิดเต็มที่ แทนที่จะควบคุมปริมาณอย่างต่อเนื่อง การกำหนดค่าที่ระบุไว้ครอบคลุม NPS 2" ถึง 48" และใช้การทำงานของล้อมือหรือเกียร์ตามขนาดวาล์ว

Shangtai ผลิตวาล์วอุตสาหกรรมในเมืองเหวินโจว เจ้อเจียง ประเทศจีน การผลิตวาล์วประกอบด้วยการเตรียมวัสดุ การตัดเฉือน การประกอบส่วนประกอบ การทดสอบแรงดัน การตรวจสอบ การทำเครื่องหมาย และการบรรจุในขั้นสุดท้าย สามารถยืนยันการกำหนดค่าผลิตภัณฑ์ได้ตามขนาดท่อ ระดับความดัน สื่อในการทำงาน อุณหภูมิ ความต้องการวัสดุ มาตรฐานการเชื่อมต่อ และข้อกำหนดเฉพาะของโครงการที่เกี่ยวข้อง

ขนาดหลัก

หลักการก่อสร้างและการทำงานของวาล์วประตู

วาล์วใช้องค์ประกอบปิดแบบประตูที่เคลื่อนที่ตั้งฉากกับทิศทางการไหลของท่อ เมื่อประตูถูกยกขึ้นจนสุด ช่องทางการไหลจะถูกเปิด เมื่อประตูถูกลดระดับลง ทางเดินจะปิดลง การจัดเรียงแบบตรงผ่านนี้มักถูกเลือกสำหรับการแยกท่อ ซึ่งการสูญเสียแรงดันต่ำในตำแหน่งเปิดเต็มที่เป็นสิ่งสำคัญ

โดยทั่วไปวาล์วประตูมีจุดประสงค์เพื่อการแยกออกจากกันมากกว่าการควบคุมปริมาณตามปกติ การเปิดวาล์วไว้จนสุดหรือปิดสนิทจะช่วยลดการสึกหรอที่ไม่จำเป็นบนประตูและพื้นผิวที่นั่ง หากจำเป็นต้องมีการควบคุมการไหล ควรประเมินประเภทของวาล์วและสภาวะการทำงานแยกกัน

ตัวเครื่องและแผ่นดิสก์สแตนเลส

วัสดุตัวถังและแผ่นดิสก์ที่ระบุไว้คือ ASTM A351 CF8 / CF8M เกรดสแตนเลสเหล่านี้สามารถเลือกได้สำหรับบริการทางอุตสาหกรรม โดยคำนึงถึงความต้านทานการกัดกร่อนและความเข้ากันได้ของวัสดุเป็นสำคัญ วัสดุจริงควรจับคู่กับสื่อในกระบวนการ อุณหภูมิ ความดัน และข้อกำหนดของโครงการ

ก้าน F304 / F316

ก้านระบุเป็น ASTM A182 F304 / F316 ก้านจะถ่ายเทแรงในการทำงานจากวงล้อจักรหรือตัวควบคุมเกียร์ไปยังประตู ควรพิจารณาการเลือกวัสดุก้านร่วมกับตัววาล์ว จานรอง บ่า การบรรจุ และตัวกลางในกระบวนการผลิต

โครงสร้าง Stellite 6 ที่นั่ง

การกำหนดค่าที่นั่งที่ระบุไว้ประกอบด้วย ASTM A182 F304 / ASTM A351 CF8M + Stellite 6 โดยมีการใช้แบบหันหน้าเข้าหาแข็ง Stellite 6 บนพื้นผิวที่นั่งที่เกี่ยวข้อง ซึ่งจำเป็นต้องมีความทนทานต่อการสึกหรอและการสัมผัสเบาะซ้ำหลายครั้ง ควรยืนยันการจัดที่นั่งที่แน่นอนตามขนาดวาล์วและการกำหนดค่าที่สั่ง

การเชื่อมต่อแรงดันและหน้าแปลนคลาส 150

การกำหนดคลาส 150 ระบุระดับแรงดันวาล์วภายใต้ระบบพิกัดอุณหภูมิแรงดัน ASME ที่เกี่ยวข้อง ไม่ควรตีความว่าเป็นแรงดันใช้งานคงที่ 150 PSI แรงดันใช้งานสูงสุดที่ระบุไว้คือ 285 PSI ในขณะที่แรงดันที่อนุญาตสำหรับวาล์วเฉพาะนั้นขึ้นอยู่กับวัสดุ ขนาด อุณหภูมิ และพิกัดอุณหภูมิแรงดันที่ใช้บังคับ

วาล์วใช้ปลายหน้าแปลนที่เข้ากันได้กับ RF สำหรับ NPS 2" ถึง 24" มาตรฐานการเชื่อมต่อที่ระบุไว้คือ ASME B16.5 ในขณะที่ NPS 26" ขึ้นไประบุด้วย ASME B16.47 Series A ขนาดหน้าแปลนท่อ ระดับความดัน การเลือกปะเก็น การจัดเรียงสลักเกลียว และสภาพหน้า ควรได้รับการตรวจสอบก่อนการติดตั้ง

การทำงานของวาล์วและการเลือกขนาด

วิธีการใช้งานจะเปลี่ยนไปตามขนาดวาล์ว การกำหนดค่าที่ระบุไว้ใช้ล้อหมุนสำหรับวาล์วตั้งแต่ 2" ถึง 16" และตัวควบคุมเฟืองสำหรับขนาด 18" และใหญ่กว่า โดยทั่วไปวาล์วที่ใหญ่กว่านั้นต้องการแรงบิดในการทำงานที่มากกว่า ทำให้กลไกเกียร์เหมาะสำหรับการทำงานแบบแมนนวลของวาล์วไปป์ไลน์ที่มีเส้นผ่านศูนย์กลางใหญ่กว่า

การทำงานของล้อมือ

การทำงานของล้อหมุนให้การควบคุมโดยตรงสำหรับขนาดวาล์ว 2" ถึง 16" ที่ระบุ ผู้ปฏิบัติงานควรหมุนวงล้อจักรตามทิศทางการเปิดและปิดของวาล์ว และไม่ควรใช้แรงภายนอกมากเกินไปเพื่อเอาชนะความต้านทานที่ผิดปกติ

พนักงานควบคุมเกียร์

วาล์วตั้งแต่ 18 นิ้วขึ้นไปจะถูกระบุโดยผู้ควบคุมเกียร์ กระปุกเกียร์ให้ข้อได้เปรียบทางกลสำหรับการเปิดและปิดวาล์วขนาดใหญ่ขึ้น และมีประโยชน์ในกรณีที่การใช้งานแบบพวงมาลัยโดยตรงต้องใช้แรงในการทำงานมากเกินไป

ข้อควรพิจารณาในการให้บริการของ NACE

การกำหนดค่าที่ระบุไว้อ้างอิงถึง NACE MR0175 / ISO 15156 มาตรฐานเหล่านี้เกี่ยวข้องกับข้อกำหนดด้านวัสดุสำหรับอุปกรณ์ที่ต้องเผชิญกับสภาพแวดล้อมเฉพาะที่มีไฮโดรเจนซัลไฟด์ในการผลิตน้ำมันและก๊าซ การบังคับใช้ของ NACE ควรได้รับการยืนยันโดยเทียบกับสภาพแวดล้อมการบริการ ความต้องการวัสดุ ความดัน อุณหภูมิ และข้อกำหนดเฉพาะของโครงการ แทนที่จะสันนิษฐานจากรุ่นวาล์วเพียงอย่างเดียว

สำหรับการใช้งานด้านเปรี้ยว การเลือกวัสดุและข้อกำหนดด้านความแข็งถือเป็นสิ่งสำคัญ ดังนั้นการกำหนดค่าวาล์วที่สมบูรณ์ รวมถึงวัสดุที่มีแรงดัน ขอบปิด ที่นั่ง ก้าน และส่วนประกอบเปียกอื่นๆ จึงควรได้รับการตรวจสอบโดยเทียบกับข้อกำหนดของโครงการที่เกี่ยวข้องก่อนสั่งซื้อ

อุตสาหกรรมที่เกี่ยวข้อง

ระบบน้ำมันและก๊าซ

ใช้สำหรับการแยกท่อในการใช้งานต้นน้ำ กลางน้ำ การกลั่น และปิโตรเคมี โดยที่วัสดุสแตนเลสที่เลือกและระดับแรงดันเข้ากันได้กับเงื่อนไขการบริการ

การแปรรูปทางเคมี

เหมาะสำหรับการแยกสารเคมีและของเหลวในกระบวนการที่เข้ากันได้ ควรตรวจสอบตัวถัง จาน ก้าน ที่นั่ง และวัสดุอื่นๆ โดยเทียบกับองค์ประกอบทางเคมี ความเข้มข้น อุณหภูมิในการทำงาน และความดัน

น้ำและน้ำเสีย

ใช้ได้กับการกระจายน้ำ การบำบัด สาธารณูปโภค และท่อส่งน้ำในกระบวนการผลิตที่เลือกซึ่งจำเป็นต้องใช้วาล์วแยกแบบหน้าแปลน

ระบบไฟฟ้าและสาธารณูปโภค

สามารถใช้สำหรับการแยกในท่อสาธารณูปโภคทางอุตสาหกรรม ระบบที่เกี่ยวข้องกับพลังงาน บริการ HVAC และการใช้งานของไหลอื่นๆ ที่เข้ากันได้ภายในขีดจำกัดความดันและอุณหภูมิที่ระบุ

ข้อพิจารณาในการคัดเลือก

ขนาดท่อ:ยืนยันขนาดท่อที่ระบุและขนาดวาล์วที่ต้องการก่อนสั่งซื้อ ควรตรวจสอบวาล์วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่เพื่อดูพื้นที่ติดตั้งและพื้นที่ปฏิบัติการที่มีอยู่

ระดับความดัน:ยืนยันว่าคลาส 150 และแรงดันใช้งานสูงสุดที่ระบุไว้นั้นเหมาะสมกับแรงดันท่อจริงที่อุณหภูมิใช้งาน

ความเข้ากันได้ปานกลาง:ตรวจสอบความเข้ากันได้ของตัวเรือนสแตนเลส จาน ก้าน ที่นั่ง บรรจุภัณฑ์ และวัสดุเปียกอื่นๆ กับตัวกลางในกระบวนการ

มาตรฐานการเชื่อมต่อ:ตรวจสอบมาตรฐานหน้าแปลน, การหันหน้าด้วย RF, การจัดเรียงรูโบลต์, ประเภทของปะเก็น และข้อกำหนดแบบเผชิญหน้าโดยเทียบกับแบบท่อ

วิธีการใช้งาน:ยืนยันว่าจำเป็นต้องใช้พวงมาลัยหรือเกียร์ตามขนาดวาล์ว ตำแหน่งการติดตั้ง พื้นที่ใช้งานที่มีอยู่ และแรงบิดในการทำงานที่ต้องการ

ข้อกำหนดด้านบริการเปรี้ยว:หากวาล์วมีไว้สำหรับก๊าซเปรี้ยวหรือก๊าซ H₂บริการที่ประกอบด้วย S จัดเตรียมข้อกำหนด NACE หรือโครงการที่เกี่ยวข้องสำหรับการยืนยันวัสดุและการผลิต

การติดตั้งและบำรุงรักษา

ก่อนการติดตั้ง ให้ตรวจสอบวาล์ว ใบหน้าหน้าแปลน พื้นผิวซีล และฝาครอบป้องกันเพื่อดูความเสียหายจากการขนส่ง ไปป์ไลน์ควรได้รับการจัดตำแหน่งอย่างเหมาะสมเพื่อไม่ให้มีการถ่ายโอนภาระของไปป์ภายนอกโดยไม่จำเป็น

คำถามที่พบบ่อย

คำถามที่ 1: เกตวาล์วแตกต่างจากบอลวาล์วในการแยกท่ออย่างไร

วาล์วประตูใช้ประตูเคลื่อนที่เชิงเส้นเพื่อเปิดหรือปิดท่อ ในขณะที่บอลวาล์วใช้ลูกบอลหมุน วาล์วประตูมักถูกเลือกใช้สำหรับการแยกท่อที่มีขนาดใหญ่กว่า โดยต้องมีเส้นทางการไหลผ่านตรงและความต้านทานการไหลค่อนข้างต่ำในตำแหน่งเปิดเต็มที่

คำถามที่ 2: ควรตรวจสอบอะไรบ้างหากวาล์วประตูทำงานยาก?

ตรวจสอบว่าท่ออยู่ในแนวที่ถูกต้องหรือไม่ ก้านและกลไกการทำงานสะอาดและหล่อลื่นตามที่ระบุไว้หรือไม่ และแรงดันหรือสิ่งสะสมที่มากเกินไปส่งผลต่อการเคลื่อนที่ของประตูหรือไม่ หากยังมีความต้านทานผิดปกติอยู่ ควรแยกวาล์วและตรวจสอบ แทนที่จะบังคับโดยใช้แรงงัดจากภายนอกเพิ่มเติม

คำถามที่ 3: ควรจัดเก็บวาล์วประตูสแตนเลสก่อนการติดตั้งอย่างไร

ควรเก็บวาล์วไว้ในที่สะอาดและแห้งโดยเก็บอุปกรณ์ป้องกันหน้าแปลนไว้ หลีกเลี่ยงการสัมผัสกับสารที่มีฤทธิ์กัดกร่อน ความชื้นที่มากเกินไป แรงกระแทก และการปนเปื้อนของพื้นผิวซีลภายใน ควรรองรับวาล์วขนาดใหญ่อย่างเหมาะสมระหว่างการเก็บรักษาและการจัดการ

คำถามที่ 4: หลังจากติดตั้งเกทวาล์วแล้ว อาจทำให้เกิดการรั่วไหลได้อย่างไร?

สาเหตุที่เป็นไปได้ ได้แก่ พื้นผิวการซีลที่เสียหาย การติดตั้งปะเก็นที่ไม่เหมาะสม วัสดุแปลกปลอมภายในวาล์ว การดำเนินการปิดที่ไม่ถูกต้อง หรือปัญหาการวางแนวท่อ สาเหตุที่แท้จริงควรได้รับการพิจารณาโดยการตรวจสอบและการทดสอบแรงดัน หลังจากที่ระบบได้รับการแยกอย่างปลอดภัยแล้ว

คำถามที่ 5: สามารถจัดหาวาล์วประตูสแตนเลส ANSI 150LB ตามแบบไปป์ไลน์ได้หรือไม่

ใช่. ขนาดวาล์ว ขนาดแบบเผชิญหน้า การจัดเรียงหน้าแปลน ตำแหน่งการทำงาน การกำหนดค่าวัสดุ และข้อกำหนดในการเชื่อมต่ออื่นๆ สามารถตรวจสอบได้โดยเทียบกับแบบท่อก่อนการผลิต สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับวาล์วทดแทนและโครงการที่มีขนาดการติดตั้งคงที่

คำถามที่ 6: สามารถใช้วาล์วแทนวาล์วประตูที่มีอยู่ได้หรือไม่?

ใช่ โดยมีเงื่อนไขว่าวาล์วเปลี่ยนทดแทนจะต้องตรงกับขนาดที่ต้องการ ระดับความดัน ขนาดที่เผชิญหน้ากัน การเชื่อมต่อหน้าแปลน ข้อมูลจำเพาะของวัสดุ วิธีการใช้งาน และพื้นที่การติดตั้ง สามารถใช้แบบร่างวาล์ว ข้อมูลป้ายชื่อ หรือข้อมูลมิติที่มีอยู่เพื่อยืนยันการกำหนดค่าได้

คำถามที่ 7: จะรักษาอายุการใช้งานของวาล์วได้อย่างไร?

ใช้งานวาล์วภายในขีดจำกัดความดันและอุณหภูมิที่ระบุ หลีกเลี่ยงการหมุนเวียนซ้ำโดยไม่จำเป็น รักษาก้านและกลไกการทำงานให้อยู่ในสภาพที่เหมาะสม และตรวจสอบวาล์วเป็นระยะตามกำหนดการบำรุงรักษาท่อ ควรตรวจสอบการรั่วไหลที่ผิดปกติหรือความต้านทานในการทำงานทันที

Q8: ข้อมูลทางเทคนิคใดที่ควรได้รับการยืนยันก่อนสั่งซื้อ

ข้อมูลสำคัญประกอบด้วยขนาดที่กำหนด ระดับแรงดัน การเชื่อมต่อปลาย ขนาดแบบหันหน้าเข้าหากัน วัสดุตัวถังและขอบตกแต่ง โครงร่างเบาะนั่ง วิธีการใช้งาน สื่อบริการ ความดัน อุณหภูมิ มาตรฐานที่ใช้บังคับ และข้อกำหนดการตรวจสอบพิเศษหรือเอกสารประกอบ
