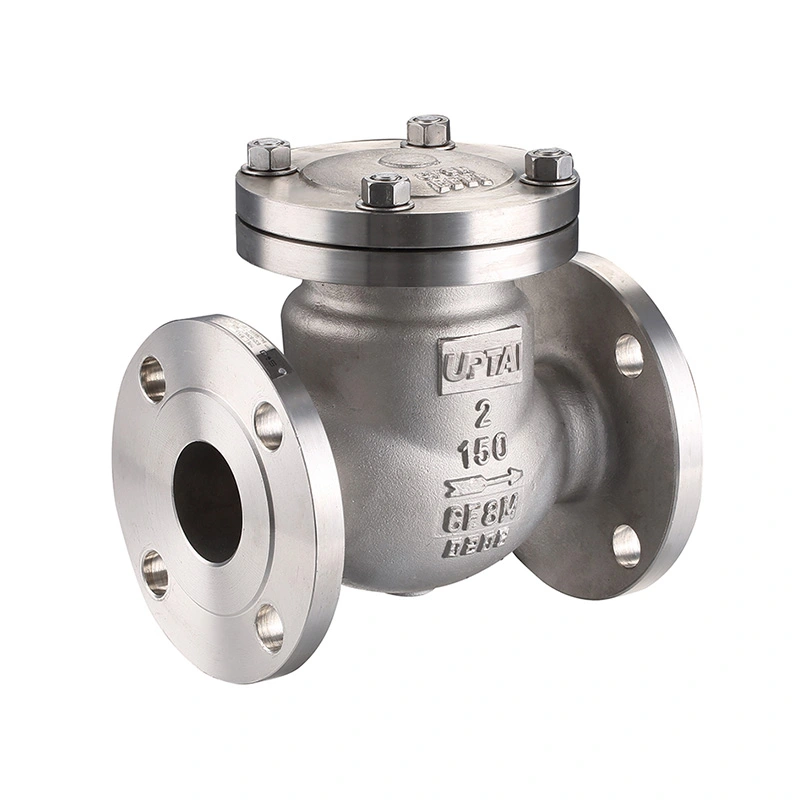

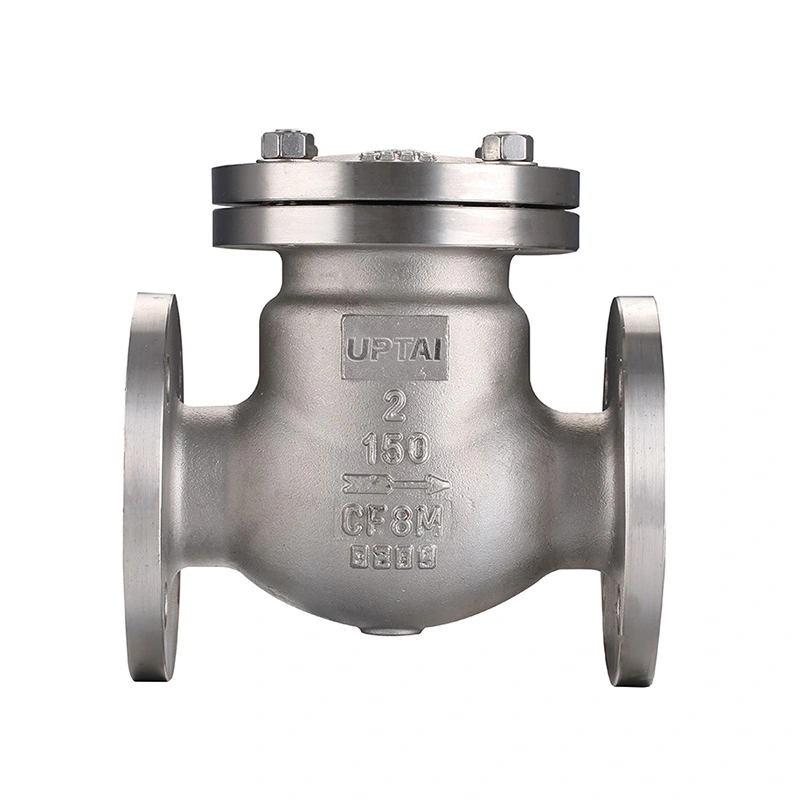

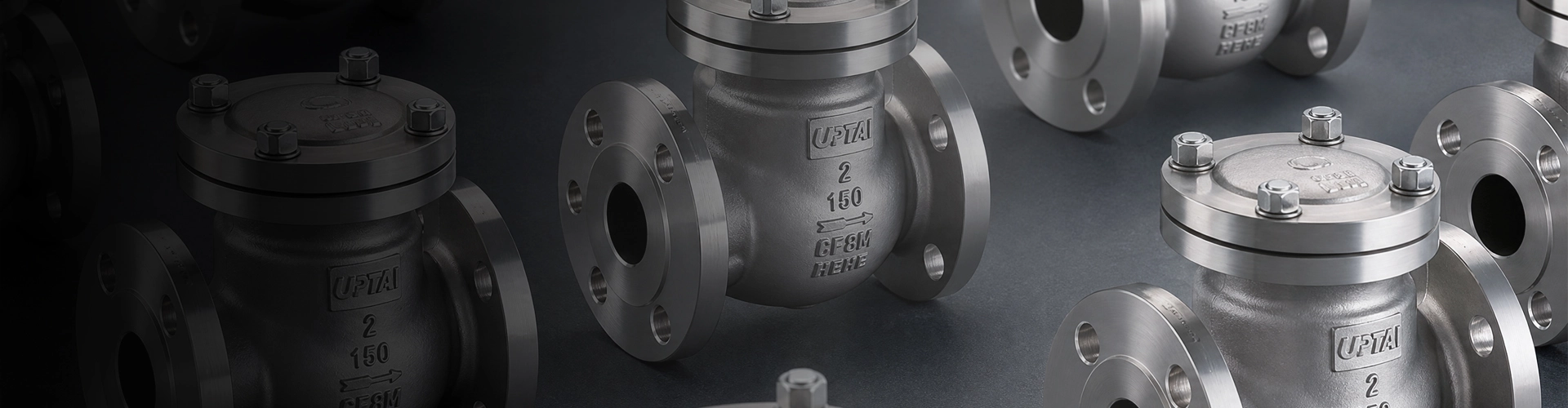

สวิงเช็ควาล์ว ANSI Class 150

เช็ควาล์วสวิง ANSI Class 150 เป็นวาล์วกันกลับพร้อมจานแบบบานพับสำหรับควบคุมทิศทางการไหลในท่ออุตสาหกรรม แผ่นดิสก์เคลื่อนที่ตามการไหลของกระบวนการและปิดเมื่อการไหลลดลงหรือย้อนกลับ ไม่จำเป็นต้องมีแอคชูเอเตอร์ภายนอกสำหรับการทำงานปกติ

วาล์วนี้ใช้ได้กับน้ำ ไอน้ำ น้ำมัน ก๊าซ น้ำทะเล และของเหลวทางอุตสาหกรรมที่เข้ากันได้ โครงสร้างที่ระบุใช้สแตนเลส CF8M สำหรับตัวถังและจาน และ F316 สำหรับเบาะนั่ง การเลือกวาล์วควรขึ้นอยู่กับสื่อ ความดัน อุณหภูมิ ขนาดท่อ และการเตรียมการติดตั้ง

ขนาดหลัก

การก่อสร้างวาล์ว

วาล์วส่วนใหญ่ประกอบด้วยตัวเครื่อง แผ่นดิสก์แบบบานพับ บ่า กลไกบานพับ และส่วนประกอบการซีล แผ่นดิสก์ติดตั้งอยู่ภายในตัวเครื่องและหมุนรอบบานพับระหว่างการใช้งาน การจัดเรียงนี้ช่วยให้วาล์วเปิดโดยมีการไหลไปข้างหน้าและย้อนกลับไปยังบ่าเมื่อสภาพการไหลเปลี่ยนแปลง

แผ่นดิสก์แบบบานพับ

แผ่นดิสก์จะเคลื่อนออกจากที่นั่งขณะที่ตัวกลางไหลผ่านวาล์ว เมื่อการไหลไปข้างหน้าลดลง แผ่นดิสก์จะเคลื่อนกลับไปยังตำแหน่งปิด การเคลื่อนที่ของแผ่นดิสก์ได้รับผลกระทบจากความเร็วการไหล ตำแหน่งการติดตั้ง และรูปทรงของวาล์วภายใน

ที่นั่งและพื้นผิวซีล

วัสดุที่นั่งที่ระบุไว้คือ ASTM A182 F316 พื้นผิวการปิดผนึกเบาะนั่งและแผ่นดิสก์จะสร้างส่วนต่อประสานการปิดเมื่อวาล์วปิด ควรตรวจสอบสภาพระหว่างการบำรุงรักษาหากพบว่ามีการรั่วไหลหรือปิดผิดปกติ

ทิศทางการไหลและการติดตั้ง

ควรติดตั้งวาล์วตามทิศทางการไหลที่ทำเครื่องหมายไว้บนตัวเครื่อง ก่อนการติดตั้ง ให้ตรวจสอบลูกศร ขนาดการเชื่อมต่อ และระยะห่างที่มีอยู่รอบวาล์ว แผ่นดิสก์จะต้องมีพื้นที่เพียงพอที่จะเคลื่อนที่ผ่านช่วงการทำงานโดยไม่ต้องสัมผัสกับท่อหรืออุปกรณ์โดยรอบ

การติดตั้งแนวนอน

การติดตั้งแนวนอนมักใช้สำหรับเช็ควาล์วสวิง ควรวางวาล์วไว้ในตำแหน่งเพื่อให้แผ่นดิสก์สามารถเคลื่อนที่ได้อย่างอิสระและกลับสู่เบาะนั่งเมื่อการไหลไปข้างหน้าลดลง

การติดตั้งแนวตั้ง

การติดตั้งในแนวตั้งขึ้นอยู่กับการออกแบบวาล์วและทิศทางการไหล การติดตั้งควรทำให้แผ่นดิสก์ปิดได้อย่างถูกต้องภายใต้สภาวะการไหลจริง ควรยืนยันรูปแบบเฉพาะและการจัดเรียงไปป์ไลน์ก่อนการติดตั้ง

การเชื่อมต่อท่อ

ข้อกำหนดการเชื่อมต่อที่ระบุไว้ประกอบด้วยเธรด NPT และ BSP ท่อหรือข้อต่อผสมพันธุ์ควรใช้ข้อกำหนดเกลียวที่สอดคล้องกัน ระหว่างการติดตั้ง หลีกเลี่ยงแรงขันที่มากเกินไปซึ่งอาจทำให้ตัววาล์วหรือการเชื่อมต่อแบบเกลียวเสียหายได้

ลักษณะการไหลและความดัน

เมื่อวาล์วเปิด แผ่นจานจะเคลื่อนออกจากทางไหล แรงดันตกผ่านวาล์วขึ้นอยู่กับขนาด ทางเดินภายใน อัตราการไหล และคุณสมบัติของตัวกลาง สำหรับระบบการไหลสูง ควรเลือกขนาดวาล์วตามอัตราการไหลที่ต้องการ แทนที่จะเลือกขนาดท่อเพียงอย่างเดียว

ระดับแรงดันที่ระบุไว้คือ CL150 โดยมีแรงดันสูงสุด 285 PSI แรงดันใช้งานที่อนุญาตอาจแตกต่างกันไปตามอุณหภูมิและวัสดุ ดังนั้นควรตรวจสอบแรงดันและอุณหภูมิในการใช้งานร่วมกับพิกัดอุณหภูมิแรงดันที่ใช้บังคับ

สำหรับท่อระบายของปั๊มและระบบอื่นๆ ที่สภาวะการไหลเปลี่ยนแปลง การตอบสนองของวาล์วควรถือเป็นส่วนหนึ่งของการออกแบบท่อโดยรวม การเปลี่ยนแปลงการไหลอย่างรวดเร็วอาจส่งผลต่อการเคลื่อนที่ของแผ่นดิสก์และความดันของระบบ

ข้อควรพิจารณาเกี่ยวกับค้อนน้ำ

ค้อนน้ำอาจเกิดขึ้นเมื่อของเหลวไหลหยุดหรือเปลี่ยนทิศทางอย่างรวดเร็ว เช็ควาล์วสามารถทำให้เกิดแรงดันไฟกระชากได้หากจานปิดในขณะที่กระแสสำคัญยังคงเคลื่อนที่ผ่านท่อ

ความรุนแรงของแรงดันไฟกระชากขึ้นอยู่กับปัจจัยต่างๆ เช่น ความเร็วการไหล ความยาวท่อ คุณสมบัติของของไหล ลักษณะการปิดวาล์ว และการทำงานของปั๊ม ในกรณีที่เป็นปัญหาเกี่ยวกับค้อนน้ำ ควรมีการประเมินเช็ควาล์วและระบบท่อทั้งหมดร่วมกัน

การปิดช้า การทำให้หมาด ๆ หรือถ่วงน้ำหนักอาจได้รับการพิจารณาสำหรับระบบที่ต้องการการควบคุมการเคลื่อนที่ของแผ่นดิสก์มากขึ้น โครงสร้างที่เหมาะสมขึ้นอยู่กับสภาพไปป์ไลน์จริงและข้อกำหนดของโครงการ

วัสดุและเงื่อนไขการบริการ

วัสดุตัวถังและแผ่นดิสก์ที่ระบุคือ ASTM A351 CF8M (316) ในขณะที่ที่นั่งคือ ASTM A182 F316 วัสดุเหล่านี้เหมาะสำหรับงานอุตสาหกรรมหลายประเภทที่สแตนเลสเข้ากันได้กับตัวกลางในกระบวนการ

ควรตรวจสอบความเข้ากันได้ของวัสดุโดยเทียบกับองค์ประกอบของของเหลว ความเข้มข้น อุณหภูมิ และความดันที่เกิดขึ้นจริง การบริการน้ำทะเลและสารเคมีอาจต้องพิจารณาเพิ่มเติมเกี่ยวกับการสัมผัสคลอไรด์และสภาวะการกัดกร่อน

มีตัวเลือกวัสดุอื่น ๆ ตามคำขอ สำหรับการใช้งานพิเศษ ควรยืนยันวัสดุตัวถัง แผ่นดิสก์ และที่นั่งที่จำเป็นก่อนการผลิต

การใช้งานทั่วไป

ท่อปล่อยปั๊ม:ใช้ปลายน้ำของปั๊มเพื่อจำกัดการไหลย้อนกลับเมื่อปั๊มหยุดหรือสภาพการทำงานเปลี่ยนแปลง

การบำบัดน้ำ:ใช้กับน้ำและสายการผลิตที่เข้ากันได้ซึ่งจำเป็นต้องมีการควบคุมการไหลทางเดียวแบบอัตโนมัติ

ท่อปิโตรเคมี:ใช้กับน้ำมัน ก๊าซ และของเหลวในกระบวนการที่เข้ากันได้ภายในขีดจำกัดความดัน อุณหภูมิ และวัสดุที่ระบุ

ระบบไฟฟ้าและสาธารณูปโภค:เหมาะสำหรับน้ำ สาธารณูปโภค และสายการผลิตที่เลือกซึ่งจำเป็นต้องควบคุมการไหลย้อนกลับ

ระบบน้ำทะเล:โครงสร้างเหล็กสเตนเลสสามารถพิจารณาได้ในกรณีที่วัสดุเหมาะสมกับสภาพน้ำทะเลจริง

ท่ออุตสาหกรรมทั่วไป:ใช้กับอุปกรณ์และสายการผลิตที่จำเป็นต้องมีฟังก์ชันป้องกันการคืนสินค้าด้วยตนเอง

คู่มือการเลือก

สำหรับใบเสนอราคาและการตรวจสอบทางเทคนิค ให้ระบุขนาดที่กำหนด พิกัดแรงดัน ประเภทการเชื่อมต่อ การวางแนวการติดตั้ง สื่อ แรงดันใช้งาน อุณหภูมิ และข้อกำหนดด้านวัสดุ ควรระบุเงื่อนไขการบริการพิเศษ เช่น น้ำทะเล ตัวกลางที่มีฤทธิ์กัดกร่อน หรือค้อนน้ำ

การทดสอบและตรวจสอบ

มาตรฐานการออกแบบและการผลิตที่ระบุคือ ASME B16.34 และ API 598 อยู่ในรายการสำหรับการทดสอบและตรวจสอบ ขั้นตอนการตรวจสอบที่เกี่ยวข้องสามารถครอบคลุมถึงตัววาล์ว พื้นที่ปิดผนึก ขนาด และประสิทธิภาพของแรงดัน

การทดสอบเชลล์

การทดสอบเปลือกจะตรวจสอบขอบเขตแรงดันของวาล์วที่ประกอบภายใต้เงื่อนไขการทดสอบที่ระบุ แรงดันทดสอบและเวลาในการคงค้างควรเป็นไปตามข้อกำหนดการตรวจสอบที่เกี่ยวข้อง

การทดสอบการรั่วไหลของที่นั่ง

การทดสอบบ่าจะตรวจสอบว่าวาล์วปิดเป็นไปตามเกณฑ์การยอมรับการรั่วไหลที่ระบุหรือไม่ เงื่อนไขการทดสอบขึ้นอยู่กับมาตรฐานและข้อกำหนดของวาล์วที่เกี่ยวข้อง

การตรวจสอบขั้นสุดท้าย

การตรวจสอบขั้นสุดท้ายอาจรวมถึงการตรวจสอบมิติ การตรวจสอบการเชื่อมต่อ สภาพพื้นผิว เครื่องหมายระบุ และการเคลื่อนไหวในการทำงาน สามารถจัดเตรียมบันทึกการตรวจสอบหรือเอกสารวัสดุที่จำเป็นได้ตามความต้องการในการสั่งซื้อ

การดำเนินงานและการบำรุงรักษา

ก่อนเริ่มเดินเครื่อง ให้ตรวจสอบการวางแนววาล์ว ทิศทางการไหล และความสะอาดของท่อ อนุภาคแปลกปลอมที่เหลืออยู่ในท่ออาจส่งผลต่อแผ่นดิสก์หรือพื้นผิวซีลระหว่างการทำงาน

ในระหว่างการบริการ ควรตรวจสอบเสียงที่ผิดปกติ การสั่นสะเทือน การเคลื่อนที่ของจานเบรกซ้ำๆ หรือการไหลย้อนกลับ เงื่อนไขเหล่านี้อาจเกี่ยวข้องกับความเร็วการไหล การติดตั้ง ขนาดวาล์ว หรือการเปลี่ยนแปลงในระบบปฏิบัติการ

ก่อนการตรวจสอบหรือบำรุงรักษา ให้แยกและลดแรงดันท่อ ตรวจสอบแผ่นดิสก์ กลไกบานพับ พื้นผิวเบาะนั่ง และการเชื่อมต่อตัวถัง เพื่อดูการสึกหรอ คราบสกปรก หรือความเสียหาย เปลี่ยนส่วนประกอบเมื่อสภาพไม่ตรงตามข้อกำหนดการบำรุงรักษาที่เกี่ยวข้องอีกต่อไป

คำถามที่พบบ่อย

คำถามที่ 1: สวิงเช็ควาล์ว ANSI Class 150 คืออะไร

เช็ควาล์วแบบสวิง ANSI คลาส 150 เป็นเช็ควาล์วแบบแผ่นบานพับที่มีระดับแรงดันคลาส 150 ใช้การไหลของกระบวนการเพื่อเปิดแผ่นดิสก์และปิดเมื่อการไหลลดลงหรือย้อนกลับ ทำให้เหมาะสำหรับการป้องกันการไหลย้อนกลับอัตโนมัติในท่ออุตสาหกรรมที่เข้ากันได้

คำถามที่ 2: เช็ควาล์วแบบสวิงจำเป็นต้องมีแอคชูเอเตอร์หรือไม่

ไม่ แผ่นดิสก์จะทำงานโดยอัตโนมัติตามเงื่อนไขการไหลและแรงดันในท่อ ไม่จำเป็นต้องมีตัวกระตุ้นแบบนิวแมติก ไฟฟ้า หรือไฮดรอลิกสำหรับการทำงานของเช็ควาล์วตามปกติ

คำถามที่ 3: ข้อมูลใดบ้างที่จำเป็นในการเลือกเช็ควาล์วสวิง

ข้อมูลสำคัญประกอบด้วยขนาดท่อ ระดับแรงดัน ประเภทการเชื่อมต่อ ทิศทางการติดตั้ง ตัวกลาง แรงดันใช้งาน อุณหภูมิ ความต้องการของวัสดุ และข้อกำหนดพิเศษใดๆ ที่เกี่ยวข้องกับการกัดกร่อน ค้อนน้ำ หรือการตรวจสอบ

Q4: โครงสร้างสแตนเลสสามารถใช้กับน้ำทะเลได้หรือไม่?

สามารถพิจารณาสำหรับการใช้งานน้ำทะเลที่เหมาะสม แต่ควรประเมินความเข้ากันได้ของวัสดุโดยพิจารณาจากความเข้มข้นของคลอไรด์ อุณหภูมิ สภาพการไหล และปัจจัยการกัดกร่อนอื่นๆ ควรยืนยันเกรดสแตนเลสก่อนเลือก

คำถามที่ 5: อะไรสามารถทำให้เกิดการไหลย้อนกลับได้หลังจากติดตั้งวาล์วแล้ว?

สาเหตุที่เป็นไปได้ ได้แก่ ทิศทางการติดตั้งที่ไม่ถูกต้อง แผ่นดิสก์ที่ไม่สามารถเคลื่อนที่ได้อย่างอิสระ พื้นผิวซีลเสียหาย วัสดุแปลกปลอมภายในวาล์ว ขนาดที่ไม่เหมาะสมหรือสภาวะการทำงานนอกช่วงที่ต้องการ ควรตรวจสอบวาล์วและท่อโดยรอบหลังจากแยกระบบอย่างปลอดภัยแล้ว

คำถามที่ 6: วาล์วสามารถใช้กับตัวกลางที่มีอุณหภูมิสูงได้หรือไม่?

ช่วงอุณหภูมิที่แสดงคือ -25°C ถึง 150°C การใช้งานจริงที่อุณหภูมิสูงควรตรวจสอบโดยเทียบกับระดับความดัน-อุณหภูมิ และความเข้ากันได้ของตัวถัง แผ่นเบรก และวัสดุเบาะนั่งกับตัวกลาง

คำถามที่ 7: มีวัสดุอื่นให้เลือกหรือไม่?

ใช่. มีการกำหนดค่าวัสดุอื่น ๆ ตามคำขอ ควรระบุวัสดุที่ต้องการตามสื่อ ความดัน อุณหภูมิ สภาวะการกัดกร่อน และข้อกำหนดของโครงการที่เกี่ยวข้อง
